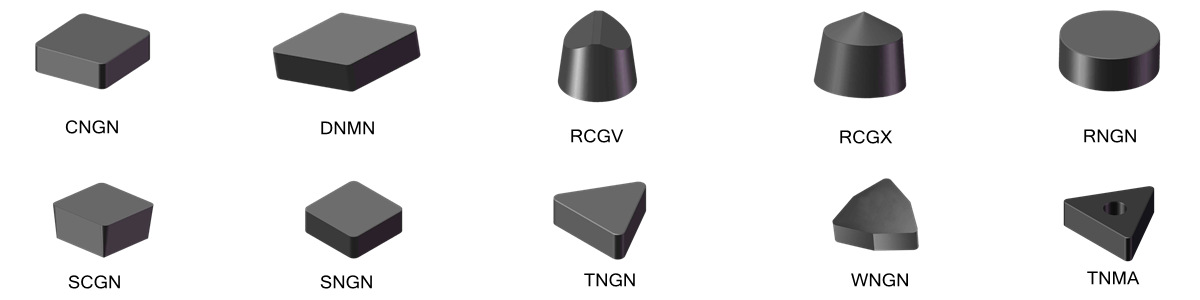

Модели: SNGN, CGN, TNG, DNG, RNG, RCG, RCGR и др

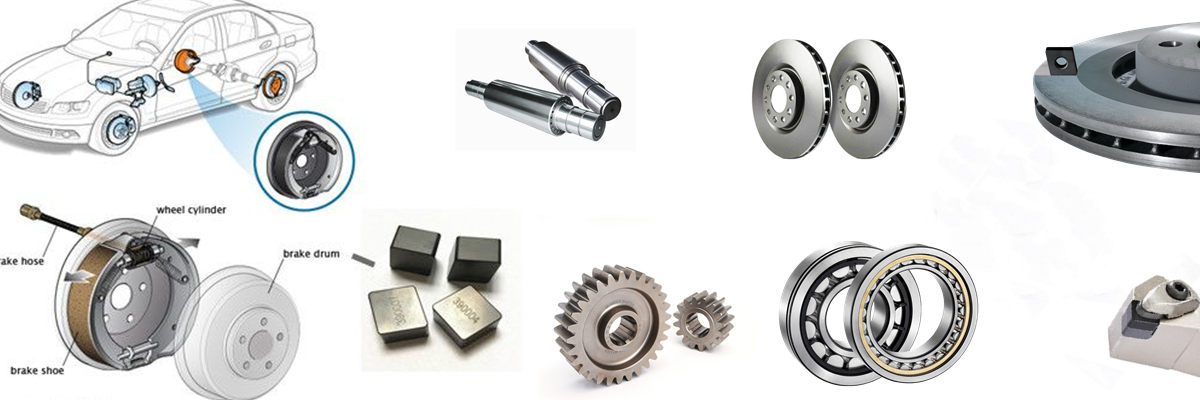

Области применения твердого cbn: Тормозной диск, тормозной барабан, детали насоса, шестерни, клапан, подшипник, ролик, головка блока цилиндров двигателя, втулка цилиндра, блок цилиндров, энергетика и т.д.

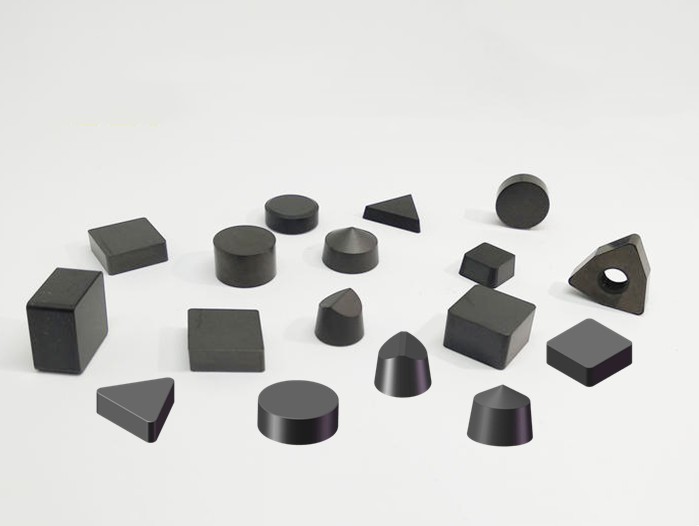

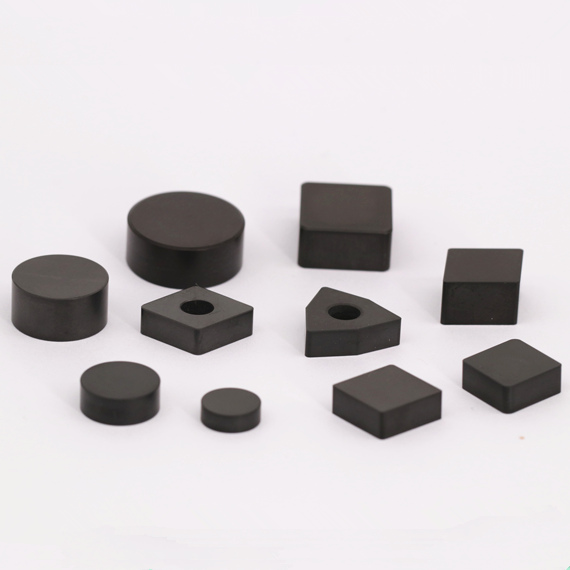

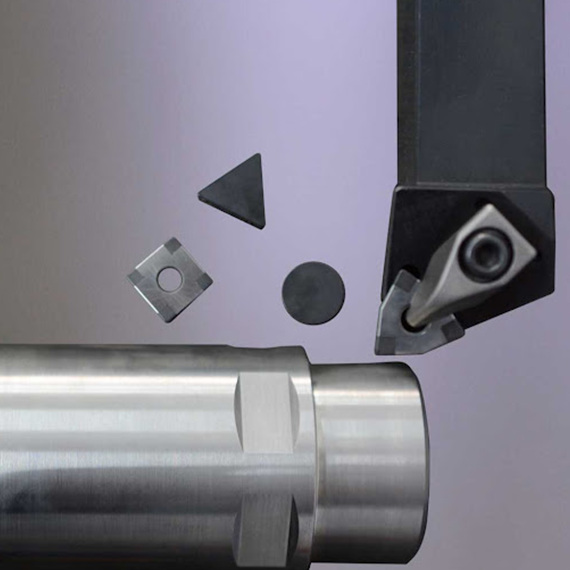

Представляем линейку сплошных (монолитных) пластин из кубического нитрида бора (CBN) от Moresuperhard — высокопроизводительный инструмент для токарной обработки трудообрабатываемых материалов: закалённой стали, чугунов, износостойких сплавов. Эти пластины обеспечивают высокую стабильность реза, длительный срок службы и превосходную качество поверхности — отличная альтернатива традиционной шлифовке и многопроходной токарной обработке.
Обрабатываемые материалы:
- Закалённая сталь (включая инструментальную, высокопрочную, марганцовистую)
- Чугун (серый, износостойкий, холоднокатаный, белый чугун). Материалы с твердостью ~ 45 HRC и выше

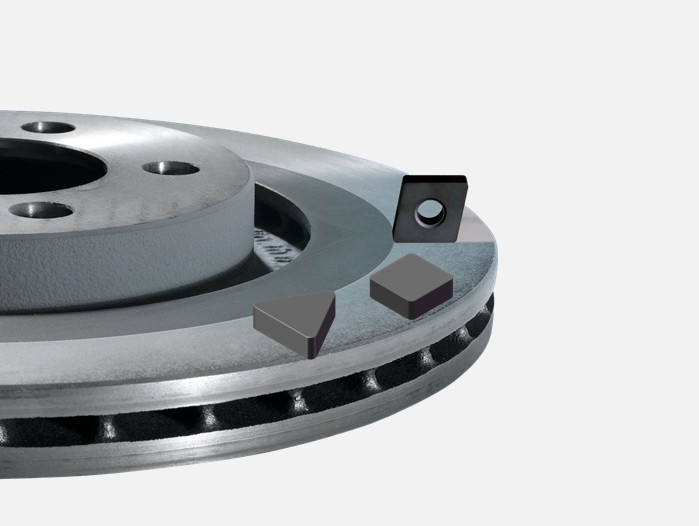

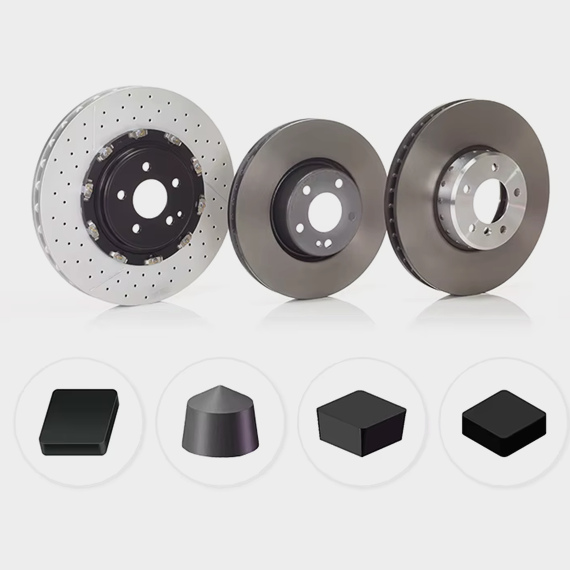

Отрасли: автозапчасти (тормозные диски, барабаны), подшипниковая и зубчатая промышленность, металлургические валки, насосное оборудование, ветроэнергетика, компрессорная техника.
|
Материал лезвия |
Подходящий материал |
Тип обработки |
Типичное применение |
Содержание CBN (%) |
Степень детализации（μm） |
Твердость（HV） |
|
BN-K1 |
Охлажденный чугун, чугун с высоким содержанием никеля и хрома и чугун из сплавов высокой твердости |
Черновая обработка |
Легированный чугун, шламовый насос, износостойкие отливки |
90 |
8-12 |
3000-3250 |
|
BN-S10 |
HSS |
Черновая обработка |
Рулоны HSS |
80 |
4-10 |
3100-3300 |
|
BN-S20 |
Закаленная сталь, жаропрочная и абразивостойкая сталь, сталь с высоким содержанием марганца |
Черновая обработка, полуобработка |
Ролики HSS, шариковый винт, подшипники для ветроэнергетики |
76 |
4-6 |
2900-3100 |
|
BN-S200 |
Закаленная сталь, суперсплавы |
Чистовая обработка |
Подшипники для ветроэнергетики |
60 |
2-4 |
2800-3000 |
- Максимальная твёрдость и износостойкость. Материал CBN — второй по твёрдости после синтетического алмаза. Он обеспечивает стабильную работу инструмента даже при обработке самых твёрдых сплавов и закалённых сталей.
- Снижение производственных затрат. Позволяет заменить трудоёмкую шлифовку на высокоэффективное токарное точение в один проход, что значительно сокращает время цикла и стоимость обработки.
- Работа без охлаждения. Эффективен при сухой или минимально смазочной обработке, идеально подходит для серийного и автоматизированного производства.

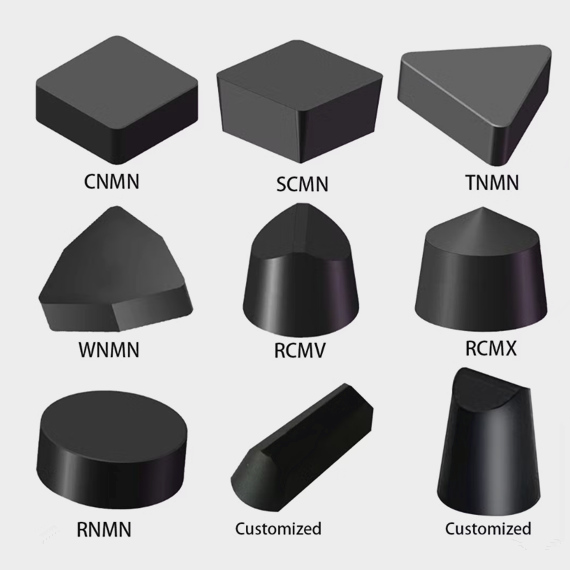

- Универсальное применение. Поддерживает широкий спектр стандартных геометрий: SN, GN, CGN, TNG, DNG, RNG, RCG, RCGR и другие типы пластин.
- Высокое качество поверхности. Обеспечивает чистовую и зеркальную обработку с минимальным износом режущей кромки.
- Стабильность и надёжность. Устойчивость к ударным нагрузкам и колебаниям обеспечивает стабильное качество даже в тяжёлых условиях резания
|
|
|||||
|

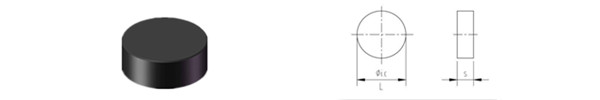

Insert Type |
Dimensions |
Standard Cutting Edge |
|||
|
L |
ø i.c |
S |
r |
||
|

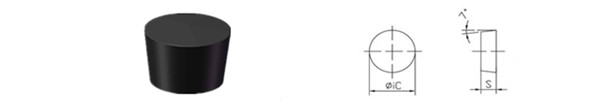

RNMN060400 |
6.35 |
6.35 |
4.76 |
0 |
T01020 T01025 T02020 T02030 S01020 S01025 S02020 S02030 S05020 S10020 |
|
RNMN090300 |
9.525 |
9.525 |
3.18 |
||
|
RNMN090400 |
9.525 |
9.525 |
4.76 |
||
|
RNMN120400 |
12.7 |
12.7 |
4.76 |
||
|
RNMN120600 |
12.7 |
12.7 |
6.35 |
||
|
RNMN120700 |
12.7 |
12.7 |
7.94 |
||
|
RNMN190700 |
19.05 |
19.05 |
7.94 |
||
|
|
|||||
|

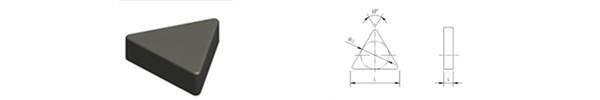

inserts type |
dimensions |
standard cutting edge |
|||
|
L |
ø i.c |
s |
r |
||
|
TNGN110304 |
11 |
6.35 |
3.18 |
0.4 |
S01020,S02020 |
|
TNGN110308 |
11 |
6.35 |
3.18 |
0.8 |
|
|
TNGN110312 |
11 |
6.35 |
3.18 |
1.2 |
|
|
TNGN160404 |
16 |
9.25 |
4.76 |
0.4 |
|
|
TNGN160408 |
16 |
9.25 |
4.76 |
0.8 |
|
|
TNGN160410 |
16 |
9.25 |
4.76 |
1.0 |
|
|
TNGN160412 |
16 |
9.25 |
4.76 |
1.2 |
|
|
|
|||||
|

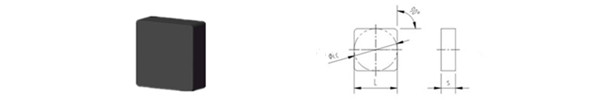

inserts type |
dimensions |
standard cutting edge |
|||
|
L |
ø i.c |
s |
r |
||
|

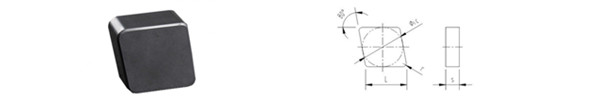

SNMN090302 |
9 |
9.525 |
3.18 |
0.2 |
S02020 S05020 S10020 |
|
SNMN090304 |
9 |
9.525 |
3.18 |
0.4 |
|
|
SNMN090306 |
9 |
9.525 |
3.18 |
0.6 |
|
|
SNMN090308 |
9 |
9.525 |
3.18 |
0.8 |
|
|
SNMN090312 |
9 |
9.525 |
3.18 |
1.2 |
|
|
SNMN090404 |
9 |
9.525 |
4.76 |
0.4 |
|
|
SNMN090408 |
9 |
9.525 |
4.76 |
0.8 |
|
|
SNMN090412 |
9 |
9.525 |
4.76 |
1.2 |
|
|
SNMN120404 |
12 |
12.7 |
4.76 |
0.4 |
|
|
SNMN120406 |
12 |
12.7 |
4.76 |
0.6 |
|
|
SNMN120408 |
12 |
12.7 |
4.76 |
0.8 |
|
|
SNMN120410 |
12 |
12.7 |
4.76 |
1.0 |
|
|
SNMN120412 |
12 |
12.7 |
4.76 |
1.2 |
|
|
|
|||||
|
inserts type |
dimensions |
standard cutting edge |
|||
|
L |
ø i.c |
s |
r |
||
|
CNMN090404 |
9 |
9.525 |
4.76 |
0.4 |
S02020 |
|
CNMN090408 |
9 |
9.525 |
4.76 |
0.4 |
|
|
CNMN090412 |
9 |
9.525 |
4.76 |
1.2 |
|
|
CNMN120404 |
12 |
12.7 |
4.76 |
0.4 |
|
|
CNMN120408 |
12 |
12.7 |
4.76 |
0.8 |
|
|
CNMN120412 |
12 |
12.7 |
4.76 |
1.2 |
|
|
CNMN120704 |
12 |
12.7 |
7.94 |
0.4 |
|
|
CNMN120708 |
12 |
12.7 |
7.94 |
0.8 |
|
|
CNMN120712 |
12 |
12.7 |
7.94 |
1.2 |
|
|
CNMN120804 |
12 |
12.7 |
8.0 |
0.4 |
|
|
CNMN120808 |
12 |
12.7 |
8.0 |
0.8 |
|
|
CNMN120812 |
12 |
12.7 |
8.0 |
1.2 |
|
|
CNMN160708 |
16 |
15.875 |
7.94 |
0.8 |
|
|
|
|||||
|
inserts type |
dimensions |
standard cutting edge |
|||
|
L |
ø i.c |
s |
r |
||
|
RCMN060400 |
6 |
6.35 |
4.76 |
0.4 |
S02020 S05020 S10020 |
|
RCMN090400 |
9 |
9.525 |
4.76 |
0.8 |
|
|
RCMN090600 |
9 |
9.525 |
6.35 |
1.2 |
|
|
RCMN120600 |
12 |
12.7 |
6.35 |
0.4 |
|
|
RCMN120700 |
12 |
12.7 |
7.94 |
0.8 |
|
|
RCMN150700 |
15 |
15.875 |
7.94 |
1.0 |
|
|
RCMN190700 |
19 |
19.05 |
7.94 |
1.2 |
|
|
|
|||||
|

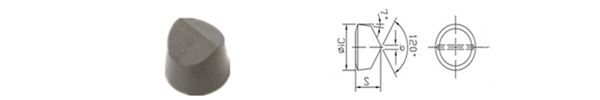

inserts type |
dimensions |
standard cutting edge |
|||
|
L |
ø i.c |
s |
b |
||
|

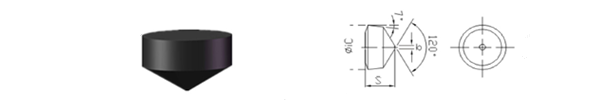

RCMX060400V |
6 |
6.35 |
4.76 |
0.8 |
S02020 S05020 S10020 S20020 |
|
RCMX060500V |
6 |
6.35 |
5.00 |
0.8 |
|
|
RCMX060600V |
6 |
6.35 |
6.35 |
0.8 |
|
|
RCMX090700V |
9 |
9.525 |
7.94 |
1 |
|
|
RCMX120700V |
12 |
12.7 |
7.94 |
2 |
|
|
RCMX151000V |
15 |
15.875 |
10.0 |
2 |
|
|
RCMX191000V |
19 |
19.05 |
10.0 |
2 |
|
|
|
|||||
|
inserts type |
dimensions |
standard cutting edge |
|||
|
L |
ø i.c |
s |
b |
||
|
RCMX060400Y |
6 |
6.35 |
4.76 |
0.6 |
S02020 S05020 S10020 S20020 |
|
RCMX060500Y |
6 |
6.35 |
5.0 |
0.6 |
|
|
RCMX060700Y |
6 |
6.35 |
7.94 |
0.6 |
|
|
RCMX090700Y |
9 |
9.525 |
7.94 |
1 |
|
|
RCMX120700Y |
12 |
12.7 |
7.94 |
1.2 |
|
|
RCMX191000Y |
19 |
19.05 |
10.0 |
1.2 |
|
