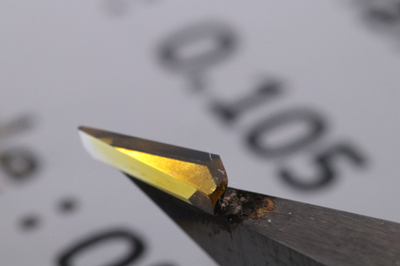

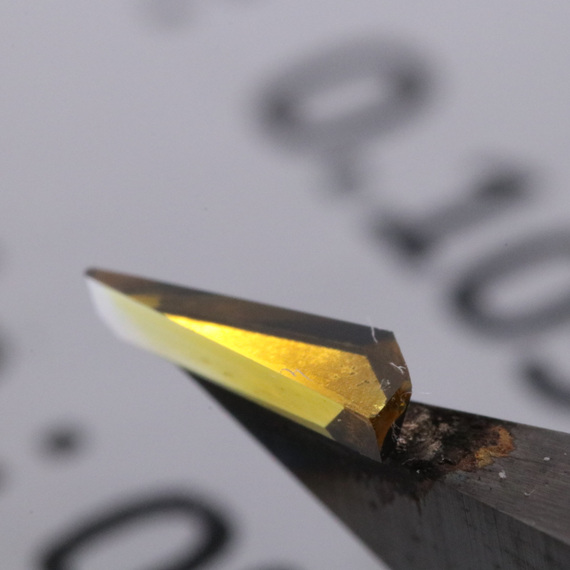

MCD - это монокристаллический алмаз. Другое название MCD - SCD (монокристаллический алмаз). MCD - это одиночный синтетический алмаз, имеющий желтоподобный кристалл. Самый большой размер обычно может достигать 8 мм. MCD является очень важным синтетическим алмазом в индустрии режущих инструментов. Монокристаллические алмазные инструменты используются в ряде отраслей промышленности, когда чистота поверхности имеет решающее значение для применения. Поскольку режущая кромка изготовлена из одного крупного алмазного камня, инструмент можно затачивать до 10 000-кратного увеличения. Допуски для инструментов SCD/MCD, как правило, гораздо более жесткие и контролируемые, чем для инструментов с поликристаллическим алмазом. Его часто используют для зеркальной обработки высокоточных деталей. После обработки, как правило, нет необходимости в шлифовании, полировке и других последующих процессах.

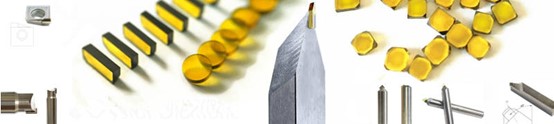

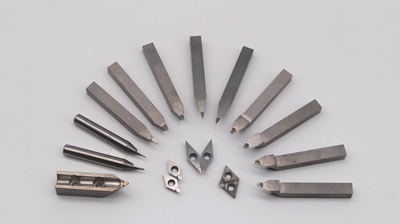

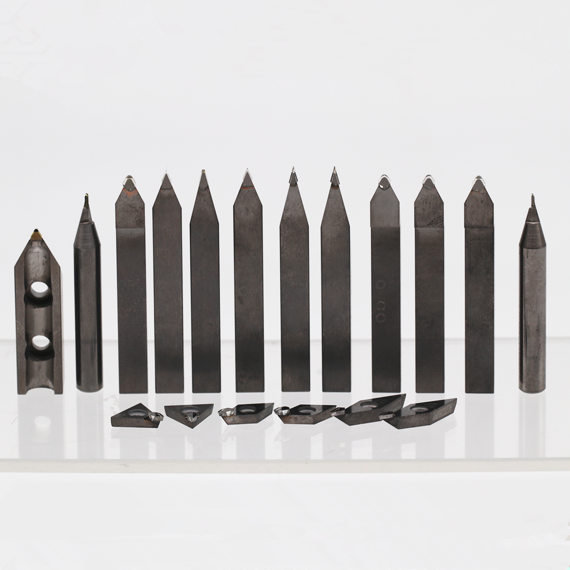

Типы монокристаллических алмазных режущих инструментов

В зависимости от оборудования (станки с ЧПУ, обрабатывающие центры с ЧПУ и т.д.) и процессов резки, используемых в различных рабочих условиях, монокристаллические инструменты могут быть приварены к различным корпусам инструментов, что требуется для изготовления различных режущих инструментов. Распространенные типы монокристаллических инструментов，

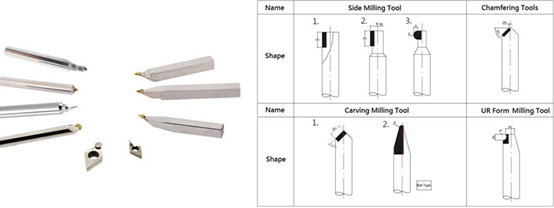

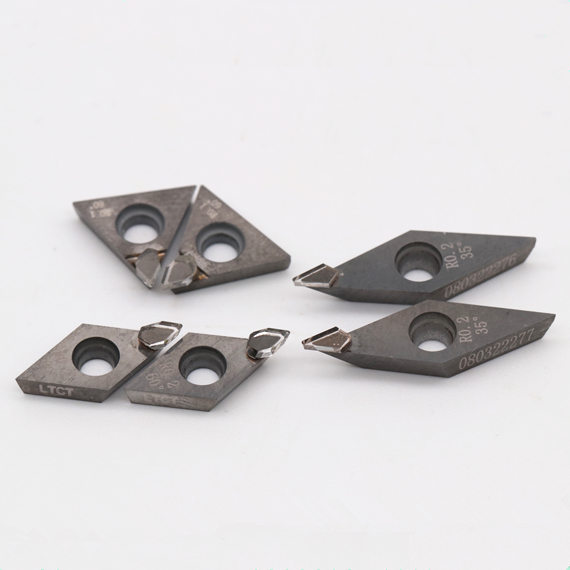

Пластины из монокристаллического алмаза, нестандартные токарные инструменты из монокристаллического алмаза, фрезерные инструменты из монокристаллического алмаза, фрезы для снятия фасок из монокристалла, фрезы для нарезания канавок MCD, шаровые фрезы из монокристалла, концевая фреза из монокристаллического алмаза и т.д

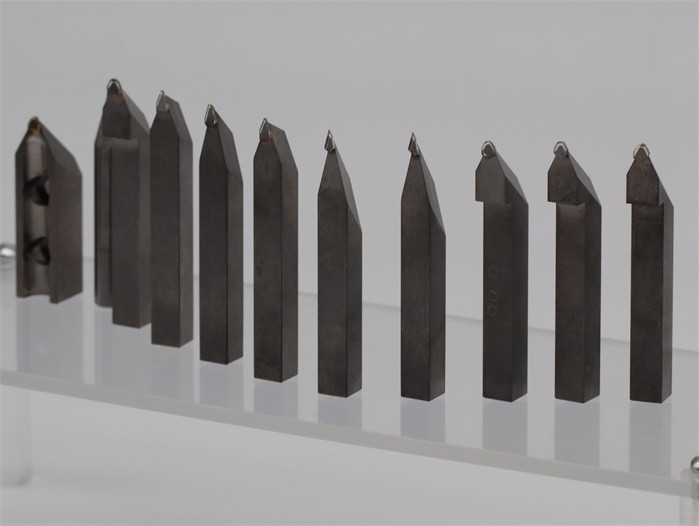

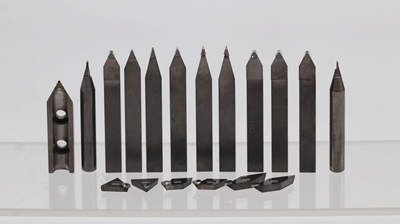

Нестандартные токарные инструменты типа квадратного бруска MCD

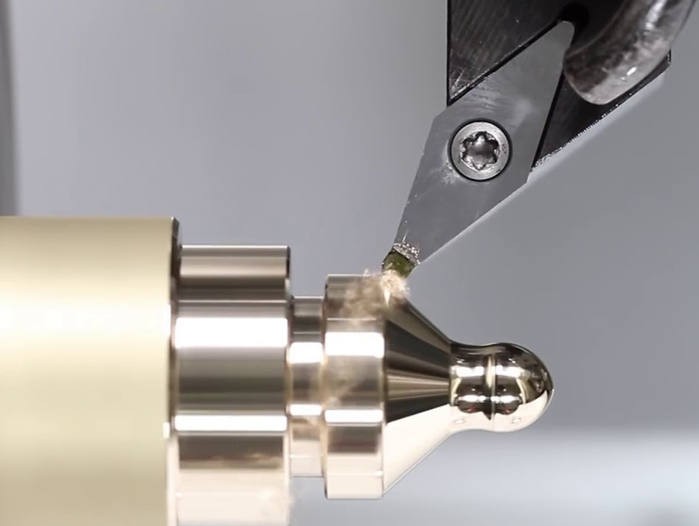

- Подходят для токарной обработки цветных металлов, таких как медь и алюминий. Шероховатость поверхности после обработки может достигать Rz0,1~0,05мкм, а глубина резания во время обработки не превышает 0,05 мм

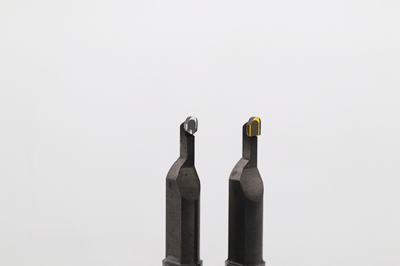

Инструменты для дуговой резки с монокристаллическим алмазом MCD

- Инструмент с монокристаллическим алмазом подходит для формования и обработки цветных металлов, таких как медь и алюминий. Размер дуги рассчитывается в соответствии с требованиями обрабатываемой детали.

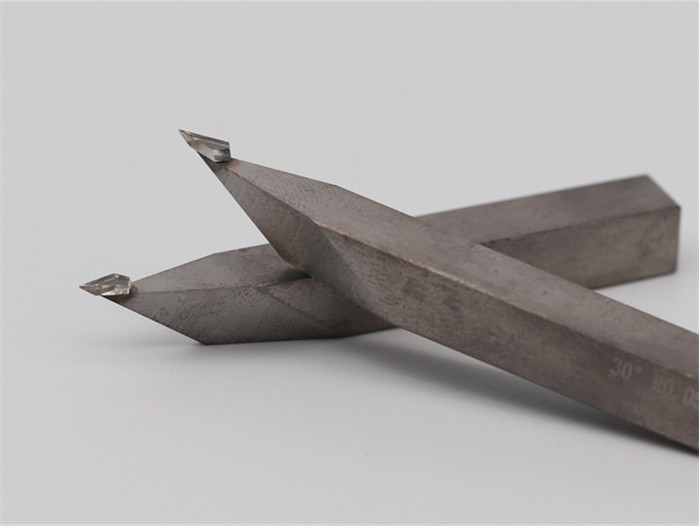

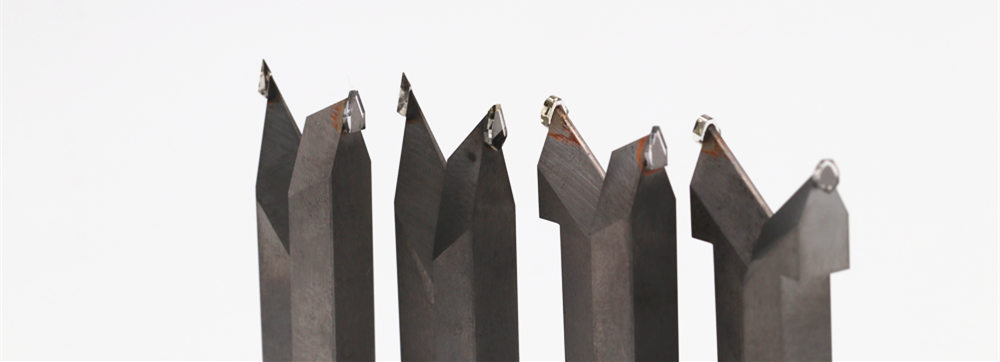

Нестандартные интегрированные режущие инструменты для снятия верхних и нижних фасок MCD

- Инструмент имеет две режущие кромки, и одним инструментом можно снимать фаски вверх и вниз без замены инструмента, что очень экономично

Применение нестандартного инструмента для снятия фаски MCD

- Снятие фасок с внешней рамки из цветных металлов, таких как медь, алюминий и т.д.

- Снятие периферийных фасок с деталей корпуса мобильного телефона.

- Разумная конструкция и скорость подачи позволяют устранить остаточные следы инструмента при обработке и по-настоящему добиться эффекта зеркальной поверхности обрабатываемой поверхности

- Эффективность обработки зерна выше, особенно при мозаичной сварке, скорость может достигать 70 000 оборотов в минуту, а подача может достигать 4000 мм/мин, но при обработке неизбежно остаются остаточные следы от инструмента.

Какие материалы могут быть обработаны монокристаллическими режущими инструментами

Подходит для сверхточной и зеркальной обработки драгоценных металлов, алюминия, меди, магния и их сплавов, композитных материалов (FRM, FRP, углепластик), карбида кремния, керамики, кварцевого стекла, цементированного карбида, смолы и других материалов. Особенно для снятия фаски с акрила, стеклянных линз для резки по диаметру, CP-платы и т.д.

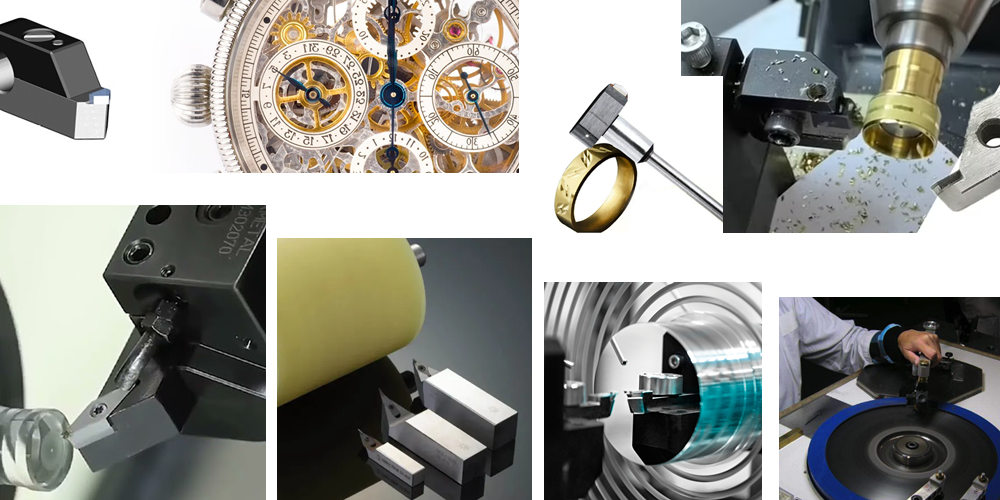

Отрасли применения монокристаллических алмазных инструментов MCD

Электронная промышленность 3C: корпуса и панели для часов, мобильных телефонов, изделия из меди и алюминия, медные кнопки для мобильных телефонов, линии компакт-дисков, акрил, отделка панелей ПК, такая как зеркальная фаска. Наружное зеркало для мобильного телефона, зеркало для кнопок, внешнее зеркало для фонарика, подложка для жесткого диска компьютера и швейцарские часы высокого класса (специальные маленькие и высокоточные инструменты) и т.д.

Обработка оптического стекла: оптические линзы, считывающая головка для оптических накопителей, (асферические) сферические линзы, оптические формы, зеркала и т.д.

Обработка драгоценных металлов, ювелирная промышленность: изделия из золота, серебра, платины резьбовой обработки.

Медицинская промышленность: контактные линзы и ИОЛ (монокристаллические фрезы и сверла). Инструменты для обработки контактных линз не содержат царапин и заусенцев на контактных линзах, которые могут возникнуть в процессе отделки.

Полиграфическая промышленность: роликовые формы

Автомобильная промышленность: оптические системы ночного видения, проекционные светильники, диски из алюминиевого сплава и т.д.

Оборонная и аэрокосмическая промышленность: навигационный гироскоп для ракет

Новые материалы керамика, инженерные пластмассы. прицепы для мотоциклов, судостроение, железнодорожный транспорт и другие отрасли промышленности.

Преимущества Монокристаллических алмазных инструментов

- Геометрия и размеры точно сохраняются.

- Высокая однородность, отсутствие микроструктуры.

- Позволяет изготавливать высокоточные режущие кромки для максимальной точности обработки поверхности.

- Режущие кромки чрезвычайно острые.

- Механическую обработку можно выполнять без ограничивающих контуров.Не требуется специальных инструментов.

- Постоянная надежность процесса и гарантированная воспроизводимость.

- Возможно получение поверхности с Ra < 0,1 мкм!

- Точение с улучшением качества полировки.

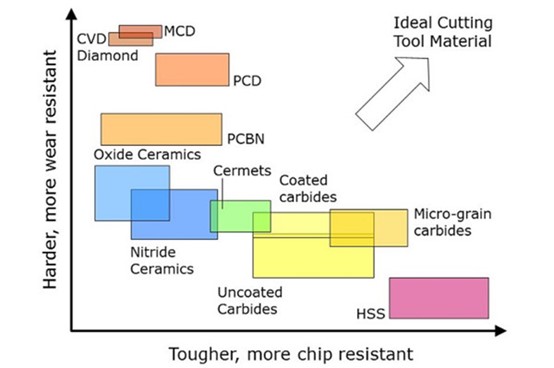

Как это увеличение твердости непосредственно приводит к увеличению срока службы инструмента при обработке одного из самых абразивных материалов, используемых в промышленности

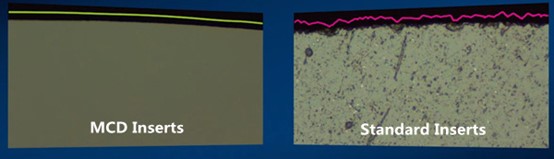

Сравнение монокристаллического алмазного инструмента MCD со стандартными режущими инструментами

Сменные пластины MCD. Линия режущей кромки MCD не прерывается фазами спекания и, таким образом, остается острой и без разрывов.

Стандартные сменные пластины. Абразивные частицы в материале детали повреждают мягкие связующие фазы в спеченных стандартных сменных вставках и приводят к разрывам.
