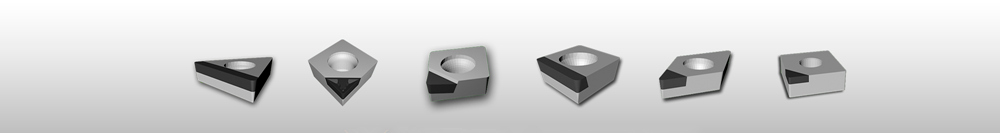

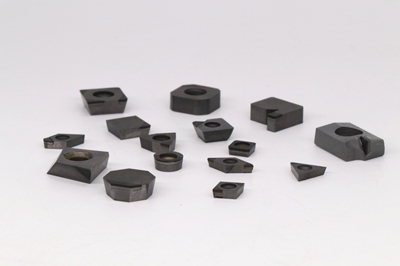

распространённых моделей PCD пластин:
CCGW060202 / CCGW09T304 , DCGW070204 , VCGW110304, TCGW110204 , RCGW120400
Области применения: 3C-промышленность, аэрокосмическая отрасль, автомобилестроение и другие высокотехнологичные сферы
Обрабатываемые материалы: алюминиевые и высококремнистые сплавы, медь, магний, композиты и неметаллические материалы

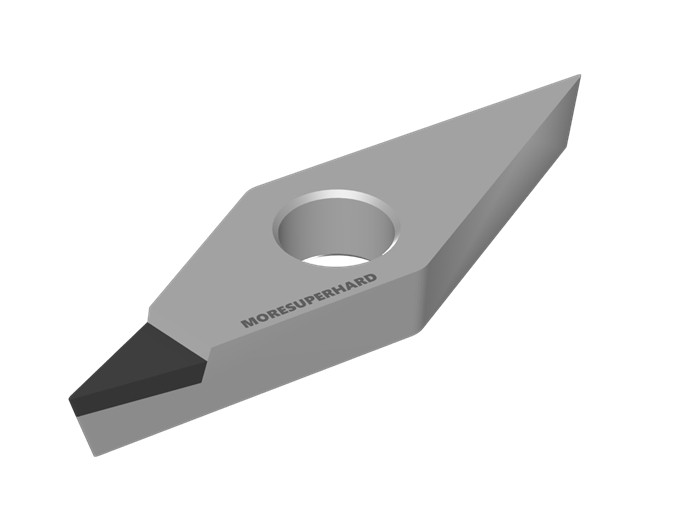

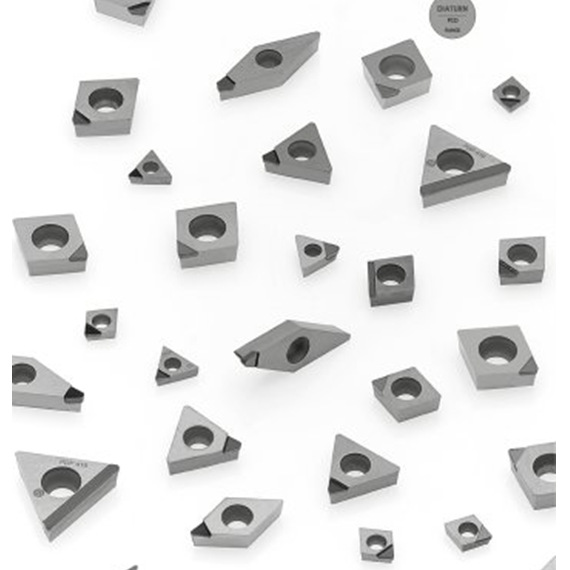

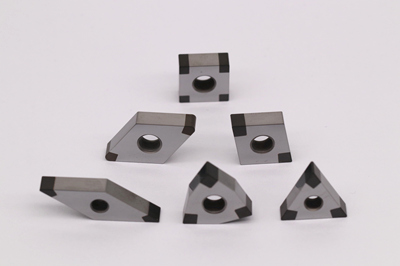

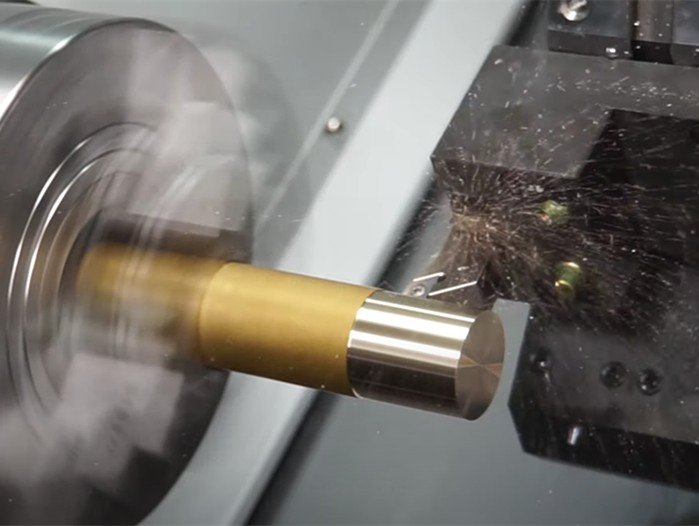

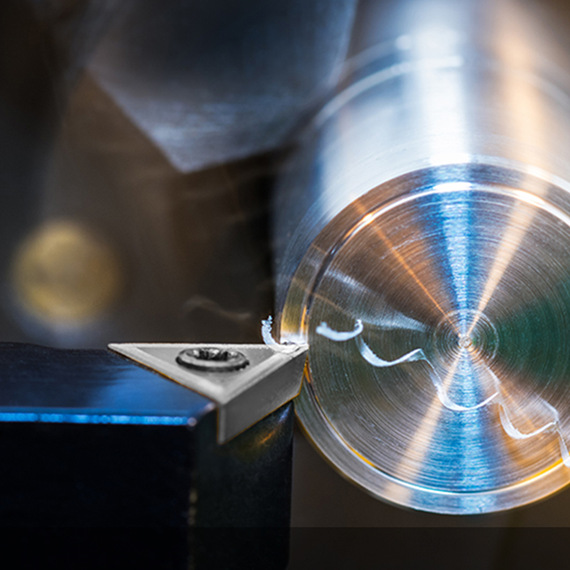

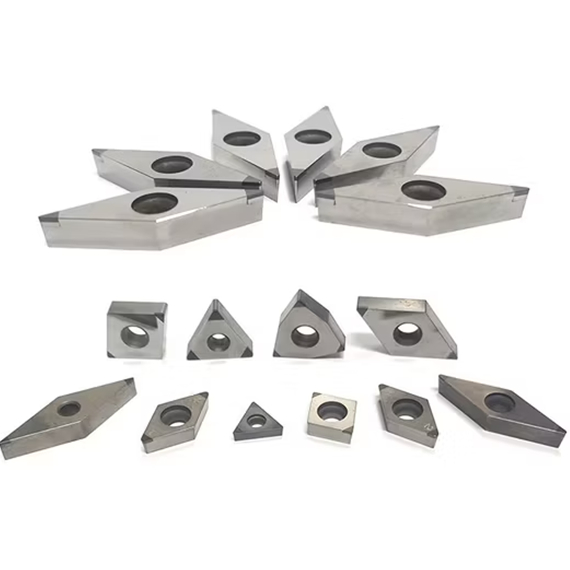

PCD пластины — это режущие сменные пластины из поликристаллического алмаза, устанавливаемые на токарные, фрезерные или сверлильные инструменты для высокоточной обработки.

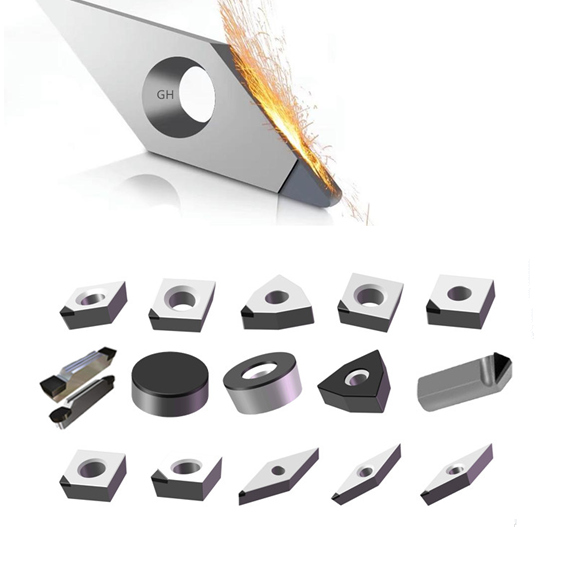

Преимущества PCD инструментов
- Сверхтвёрдость и долговечность — длительный срок службы и стабильная точность обработки.
- Импортное сырьё GE Element 6 — гарантированное качество и надёжность.
- Высокоточная шлифовка — идеальная геометрия режущей кромки.
- Эффективность и экономичность — снижение затрат и повышение производительности.
Инструменты PCD широко применяются при обработке алюминиевых сплавов с высоким содержанием кремния, камня, меди, магния и других цветных и неметаллических материалов.
- 3C-промышленности (электроника, коммуникации, бытовая техника)
- аэрокосмической отрасли
- автомобильной промышленности
- производстве прецизионных деталей из алюминиевых, медных и композитных материалов
| Материал | Скорость резания Vc (м/мин) | Подача f (мм/об) | Тип пластины | Примечание |
|---|---|---|---|---|
| Алюминиевые сплавы | 600–3000 | 0.05–0.3 | CCGW / DCGW | Чистовая и получистовая обработка |
| Высококремнистый алюминий | 500–1200 | 0.05–0.25 | CCGW09T304 | Черновая обработка |
| Медные и магниевые сплавы | 400–1000 | 0.05–0.2 | DCGW070204 | Точная обработка |
| Композиты (CFRP, GFRP) | 200–800 | 0.05–0.15 | VCGW / TCGW | Высокая точность, минимальный износ |
| Неметаллы (графит, пластик) | 150–500 | 0.05–0.2 | RCGW | Плавное резание для чистовой обработки |
.png)
| Тип | Размеры | ||||
|
D |
S |
R |
D1 |
SL |
|
|
CCGW060202 |
6.35 |
2.38 |
0.2 |
2.8 |
3.0 |
|
CCGW060204 |
6.35 |
2.38 |
0.2 |
2.8 |
3.0 |
|
CCGW09T304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
CCGW09T308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
CCGW120404 |
12.7 |
4.76 |
0.4 |
5.5 |
3.0 |
.jpg)
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
VCGW110302 |
6.35 |
3.97 |
0.2 |
2.8 |
3.0 |
|
VCGW110304 |
6.35 |
3.97 |
0.4 |
2.8 |
3.0 |
|
VCGW160404 |
9.525 |
4.76 |
0.4 |
4.4 |
3.0 |
|
VCGW160408 |
9.525 |
4.76 |
0.8 |
4.4 |
3.0 |
|
VCGW160412 |
9.525 |
4.76 |
1.2 |
4.4 |
3.0 |
.png)
|
Тип |
Размер |
||||
|
D |
S |
R |
D1 |
SL |
|
|
TCGW090202 |
5.56 |
2.38 |
0.2 |
2.5 |
3.0 |
|
TCGW090204 |
5.56 |
2.38 |
0.4 |
2.5 |
3.0 |
|
TCGW110202 |
6.35 |
2.38 |
0.2 |
2.8 |
3.0 |
|
TCGW110204 |
6.35 |
2.38 |
0.4 |
2.8 |
3.0 |
|
TCGW110208 |
6.35 |
2..38 |
0.8 |
2.8 |
3.0 |
|
TCGW110302 |
6.35 |
3.18 |
0.2 |
2.8 |
3.0 |
|
TCGW110304 |
6.35 |
3.18 |
0.4 |
2.8 |
3.0 |
|
TCGW116T304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
TCGW16T308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
Тип |
Размер |
||||
|
D |
S |
R |
D1 |
SL |
|
|
DCGW070202 |
6.35 |
2.38 |
0.2 |
2.8 |
3.0 |
|
DCGW070204 |
6.35 |
2.38 |
0.4 |
2.8 |
3.0 |
|
DCGW070208 |
6.35 |
2.38 |
0.8 |
2.8 |
3.0 |
|
DCGW110302 |
9.525 |
3.97 |
0.2 |
4.4 |
3.0 |
|
DCGW110304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
DCGW110308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
DCGW11T302 |
9.525 |
3.97 |
0.2 |
4.4 |
3.0 |
|
DCGW11T304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
DCGW11T308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
Обрабатывающие детали |
Обрабатывающие детали |
Материал заготовки |
Модель |
Параметры резки |
|
поршень автомобильного двигателя |
внешний круг и торцевая поверхность |
Алюминиевые сплавы(Si 17%) |
CCGW09T308 |
VC =750m/min Fr= 0.2 mm/r |
