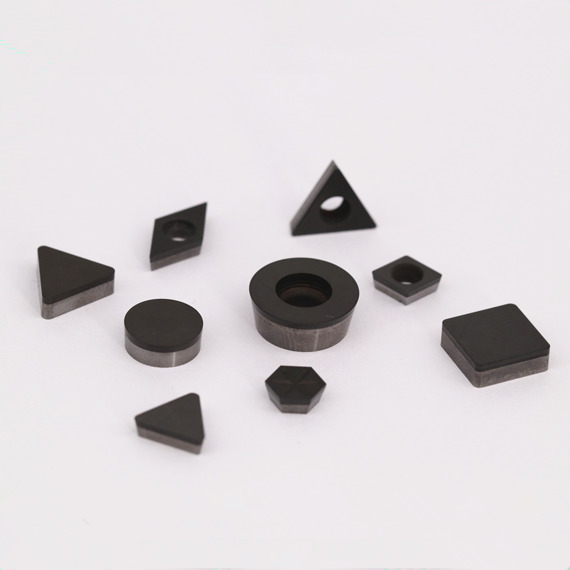

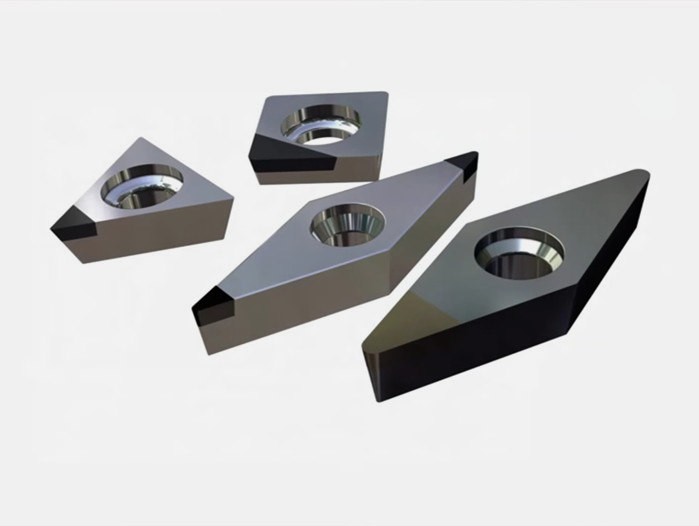

Модельные вставки cbn:
CCGW, TCGW, DCGW, RCGX, CNGA, WNGA
Области применения пластин pcbn:
Черновая и чистовая обработка серого чугуна, легированного чугуна, закаленной стали, тормозных барабанов, маховиков, тормозных дисков, горного оборудования, электрооборудования, станков и т.д

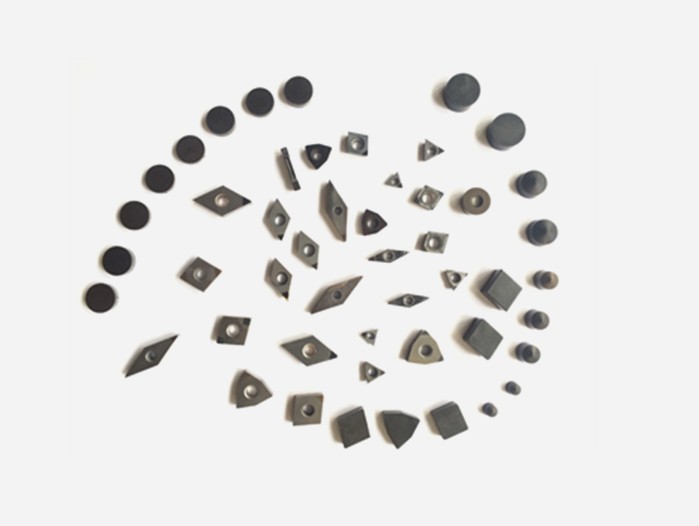

Типы пластин cbn: Паяной компаунд, Цельная эльборовая пластина

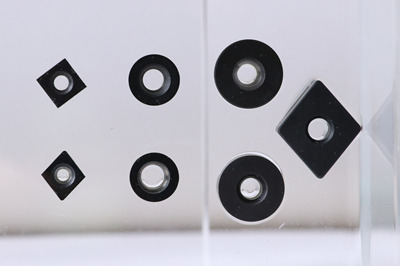

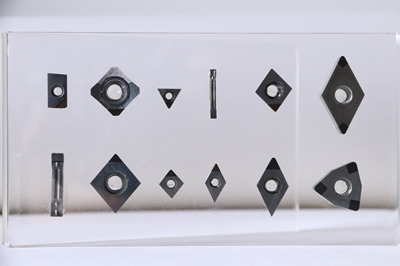

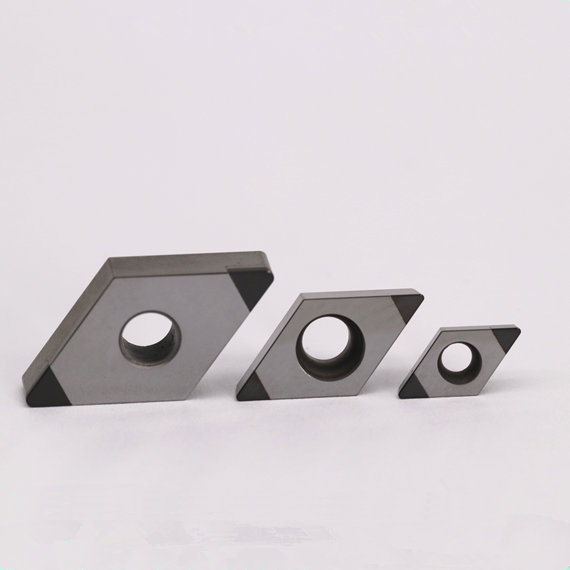

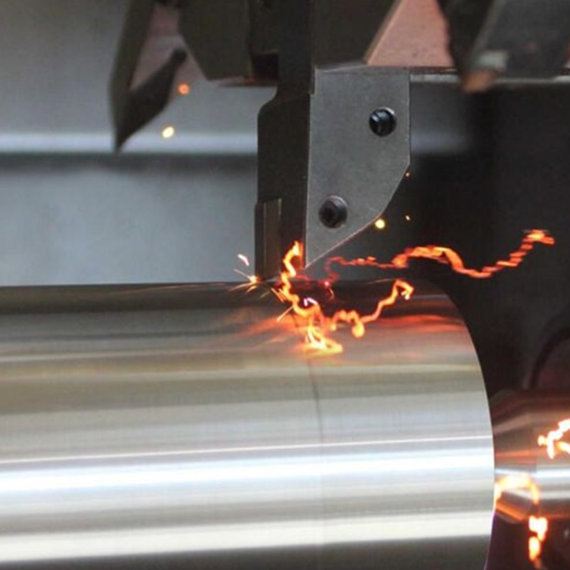

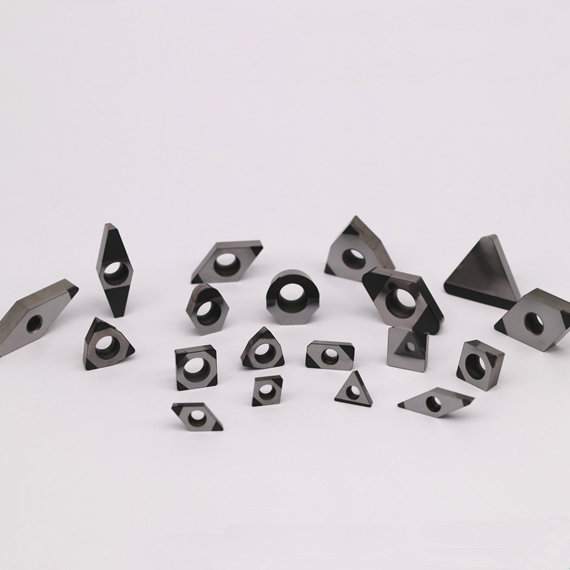

Эльборовые пластины — это сверхтвёрдый режущий инструмент, изготовленный из кубического нитрида бора (CBN, эльбор). По твёрдости CBN уступает только алмазу, но значительно превосходит карбид вольфрама и керамику, сохраняя при этом устойчивость к высоким температурам до 1000 °C.
Обрабатываемые материалы: инструментальная сталь (для холодной и горячей обработки), быстрорежущая сталь, подшипниковая сталь, закалённая сталь, порошковые сплавы, металл для порошковой плавки, мартенситная нержавеющая сталь и т.д.

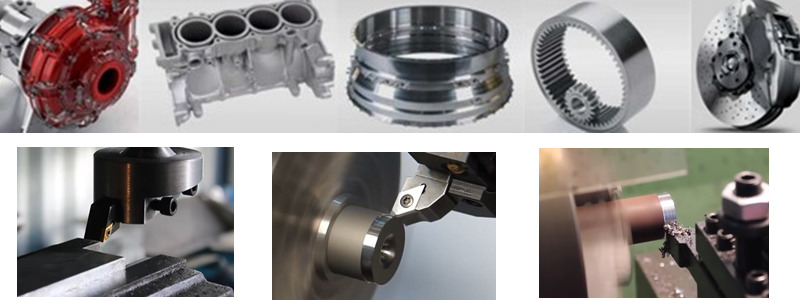

Применяемые отрасли:
- Автомобильная промышленность: тормозные диски, барабаны, маховики;
- Авиационная промышленность: детали из жаропрочных сплавов;
- Электро‑оборудование и станкостроение: высокоточная обработка компонентов;
- Горная промышленность и машиностроение: детали с повышенной твёрдостью и износостойкостью.
|
Класс CBN |
Связующее вещество |
Содержание CBN (%) |
Степень детализации (µm) |
Твёрдость (HV) |
Обрабатываемый материал |
|
BN-H05 |
TiN |
45 |
≤1 |
2700–2800 |
Инструментальная сталь, быстрорежущая сталь (HSS) |
|
BN-H10 |
TiN |
50 |
≤1 |
2700–2800 |
Углеродистая и легированная сталь |
|
BN-H21 |
Al, TiNC |
60 |
1–2 |
2600–2800 |
Закалённые стали, подшипниковая сталь |
|
BN-K10 |
Ti, Co |
95 |
≤2 |
3300–3500 |
Чугун, жаропрочные и твёрдые сплавы |
- Высокая стабильность качества поверхности при резке твёрдых материалов
- Длительный срок службы даже в тяжёлых условиях.
- Подходят как для прерывистой, так и для непрерывной обработки.
- Удобны для применения в серийном производстве, снижая затраты на инструмент.

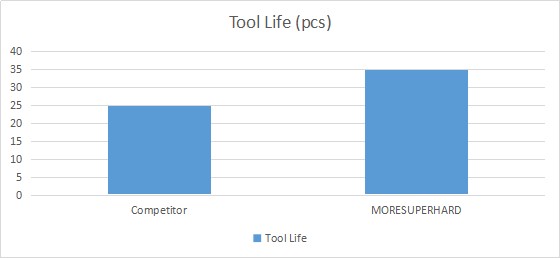

Тематические исследования|
Сравнение |
Конкурент |
MORESUPERHARD |
|
Скорость резания |
300m/min |
600m/min |
|
Эффективность |
30sec/pcs |
155sec/pcs |
|
срок службы |
120pcs/edge |
500pcs/edge |
|
|
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
CCGW060202 |
6.35 |
2.38 |
0.2 |
2.8 |
3.0 |
|
CCGW060204 |
6.35 |
2.38 |
0.4 |
2.8 |
3.0 |
|
CCGW060208 |
6.35 |
2.38 |
0.8 |
2.8 |
3.0 |
|
CCGW09T302 |
9.525 |
3.97 |
0.2 |
4.4 |
3.0 |
|
CCGW09T304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
CCGW09T308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
CCGW120402 |
12.7 |
4.76 |
0.2 |
5.5 |
3.0 |
|
CCGW120404 |
12.7 |
4.76 |
0.4 |
5.5 |
3.0 |
|
CCGW120408 |
12.7 |
4.76 |
0.8 |
5.5 |
3.0 |
|
|
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
CNGA120402 |
12.7 |
4.76 |
0.2 |
5.16 |
3.0 |
|
CNGA120404 |
12.7 |
4.76 |
0.4 |
5.16 |
3.0 |
|
CNGA120408 |
12.7 |
4.76 |
0.8 |
5.16 |
3.0 |
|
CNGA120412 |
12.7 |
4.76 |
1.2 |
5.16 |
3.0 |
      Одиночный край Три ребра |
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
TNGA160402 |
9.525 |
4.76 |
0.2 |
3.81 |
3.0 |
|
TNGA160404 |
9.525 |
4.76 |
0.4 |
3.81 |
3.0 |
|
TNGA160408 |
9.525 |
4.76 |
0.8 |
3.81 |
3.0 |
|
TNGA160412 |
9.525 |
4.76 |
1.2 |
3.81 |
3.0 |
      Одиночный край Двойные кромки Четыре ребра |
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
SCGW09T302 |
9.525 |
3.97 |
0.2 |
4.4 |
3.0 |
|
SCGW09T304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
SCGW09T308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
SCGW120402 |
12.7 |
4.76 |
0.2 |
5.5 |
3.0 |
|
SCGW120404 |
12.7 |
4.76 |
0.4 |
5.5 |
3.0 |
|
SCGW120408 |
12.7 |
4.76 |
0.8 |
5.5 |
3.0 |
|
SCGW120412 |
12.7 |
4.76 |
1.2 |
5.5 |
3.0 |
    Одиночный край Двойные кромки |
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
DCGW070202 |
6.35 |
2.38 |
0.2 |
2.8 |
3.0 |
|
DCGW070204 |
6.35 |
2.38 |
0.4 |
2.8 |
3.0 |
|
DCGW070208 |
6.35 |
2.38 |
0.8 |
2.8 |
3.0 |
|
DCGW11T302 |
9.525 |
3.97 |
0.2 |
4.4 |
3.0 |
|
DCGW11T304 |
9.525 |
3.97 |
0.4 |
4.4 |
3.0 |
|
DCGW11T308 |
9.525 |
3.97 |
0.8 |
4.4 |
3.0 |
|
Одно ребро Четыре ребра |
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
SNGA120404 |
12.7 |
4.76 |
0.4 |
5.16 |
3.0 |
|
SNGA120408 |
12.7 |
4.76 |
0.8 |
5.16 |
3.0 |
|
SNGA120412 |
12.7 |
4.76 |
1.2 |
5.16 |
3.0 |
    .png)  Одно ребро, три ребра, шесть ребер |
|||||
|
Тип |
Размеры |
||||
|
D |
S |
R |
D1 |
SL |
|
|
WNGA080404 |
12.7 |
4.76 |
0.4 |
5.16 |
3.0 |
|
WNGA080408 |
12.7 |
4.76 |
0.8 |
5.16 |
3.0 |
|
WNGA080412 |
12.7 |
4.76 |
1.2 |
5.16 |
3.0 |
|

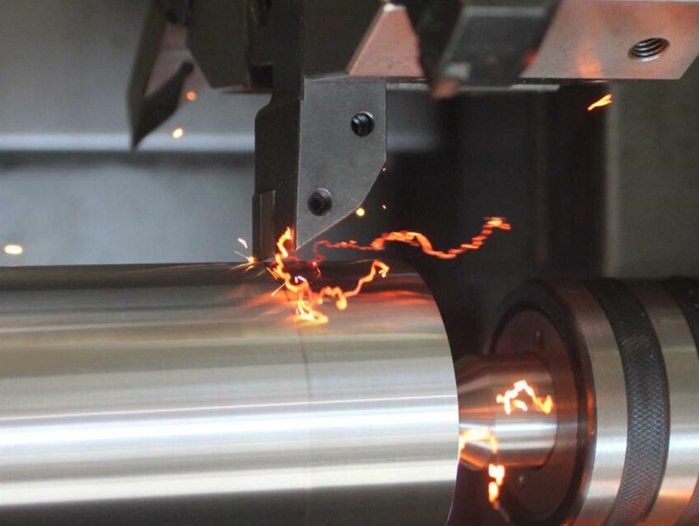

Деталь |
Коленчатый вал |
|
Режущие пластины |
CBN—DNGA110408 |
|
Материалы для изготовления деталей |
42CrMo (42-47HRC) |
|
Параметры резки |
Vc=170m/min |
|
Ap=0.3mm |
|
|
f=0.1mm/r |
|
|
Способ резки |
Прерывистое вращение по окружности во влажном состоянии |
 |
|
|
Деталь |
Air Conditioner Compressor Bearing Cover |
|
Режущие пластины |
CBN - WNGA080408 |
|
Материалы для изготовления деталей |
HT250 (190 – 220HB) |
|
Параметры резки |
Vc=600m/min |
|
Ap=1.5mm |
|
|
f=0.25mm/r |
|
|
Способ резки |
Dry Interrupted Cutting |
 |
 |
