1.Бесцентровое шлифование

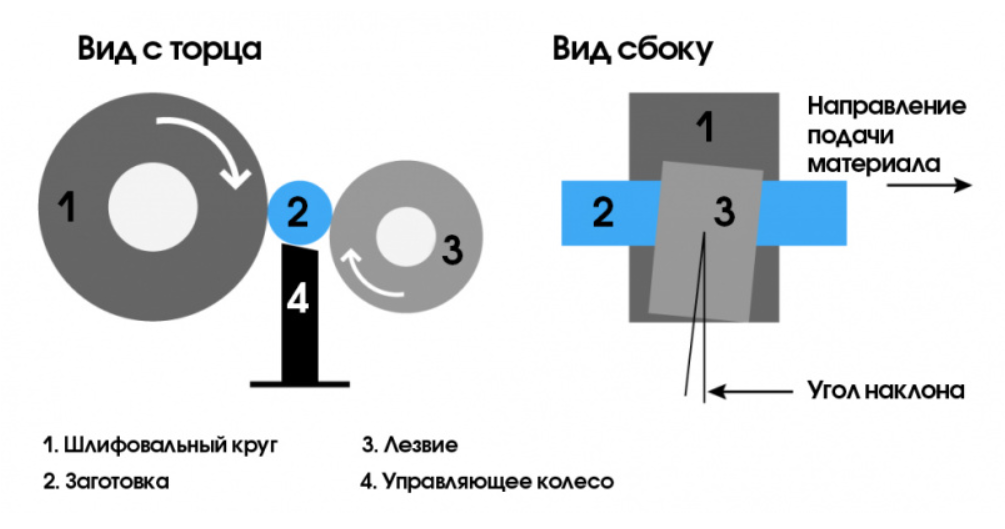

  Также называемое бесцентровым шлифованием, представляет собой разновидность процесса шлифования. Имеется два шлифовальных круга: направляющий и шлифовальный. Направляющий круг приводит во вращение цилиндрическую заготовку на подкладке, а шлифовальный круг шлифует заготовку. Бесцентровое шлифование относится к методу недельного шлифования.



2.Бесцентровый шлифовальный круг

  Это шлифовальный круг, установленный на бесцентровом шлифовальном станке. Он взаимодействует с направляющим диском и опорной пластиной, образуя метод шлифования. Обрабатываемая деталь поддерживается опорной пластиной, а направляющее колесо перемещается. опорная пластина. Когда пластина движется круговым движением и приводит заготовку во вращение, она шлифуется бесцентровым шлифовальным кругом. При шлифовании заготовки качество поверхности высокое, а точность относительно высокая. Также очень важно выбрать размер частиц шлифовального круга. Крупнозернистые бесцентровые шлифовальные круги часто используются для чернового шлифования и могут обрабатывать только не очень требовательные заготовки. Как правило, для ускорения скорости шлифования при обработке заготовок очень важно. при больших объемах обработки обрабатываются в первую очередь.Этот метод будет использоваться для всех обработок. Это связано с его относительно высокой скоростью обработки, но гладкостью заготовки. Точность качества заготовок, обработанных мелкозернистыми бесцентровыми шлифовальными кругами, наоборот, немного медленнее, но обрабатываемые заготовки имеют высокую гладкость. При правильном подборе размера частиц можно добиться зеркального эффекта. Выбор бесцентровых шлифовальных кругов должен осуществляться исходя из обрабатываемой детали. Технический процесс требует специфического выбора.

3.Преимущества и особенности:

3.1

Профиль шлифовального круга сохраняется в хорошем состоянии, а качество поверхности является высоким.

3.2

Длительный срок службы и хорошая стабильность размеров партии заготовок.

3.3

 Абразив может быть разделен на три стадии: грубое шлифование, полутонкое шлифование и тонкое шлифование, что соответствует технологическим требованиям одной операции шлифования.

3.4

Можно измельчать партиями

4 Недостатки:

4.1

Бесконтактное шлифование, низкая эффективность шлифования

4.2

Высокие требования к шлифовальным кругам, требующие специальных шлифовальных кругов

4.3

Стоимость оборудования высока

5.Объекты обработки и области применения:

5.1

Объекты обработки：

В основном автомобили, карбиды, керамика, магнитные материалы, материалы из кварцевого стекла, стержни из нержавеющей стали, композитные листы PCD, PCBN.6.

5.2

области применения：

l Аэрокосмическая;

l Сельское хозяйство;

l Автомобилестроение;

l Оборонная промышленность;

l Медицина;

l Военное дело;

l Автоспорт;

l Производство электроэнергии;

l Подводная нефть и газ;

l Бытовая техника;

l Исследования и разработки.



6.Основные модели:1А1.6А1,9А1
