Несколько месяцев назад к нам обратился начальник механического цеха крупного завода по производству автомобильных компонентов. Ситуация на линии была напряженной: шлифовальные круги, которые они использовали на финишной операции, изнашивались намного быстрее расчетного времени, интервалы между правками (dressing) постоянно сокращались, а на обработанных деталях периодически появлялись следы теплового прижога (grinding burns).

Изначально клиент планировал решить проблему самым простым путем — прислал нам чертеж текущего круга и попросил подобрать точный аналог, но с более стабильным качеством или по более выгодной цене.

Однако детальный анализ параметров их круглошлифовального станка с ЧПУ, расхода СОЖ, режимов работы роликового правящего инструмента и требуемого времени цикла показал, что проблема заключалась не просто в характеристиках круга, а в работе всей системы шлифования в целом. Простая замена одного бренда на другой без изменения структуры круга и режимов правки не избавила бы производство от брака и постоянных простоев.

В сфере высокоточного шлифования автокомпонентов не существует «универсальных» рецептов. Ниже мы делимся практическими выводами, которые помогли нам наладить стабильный процесс, и рассказываем, как правильно выбирать инструмент, опираясь на реальные цеховые данные.

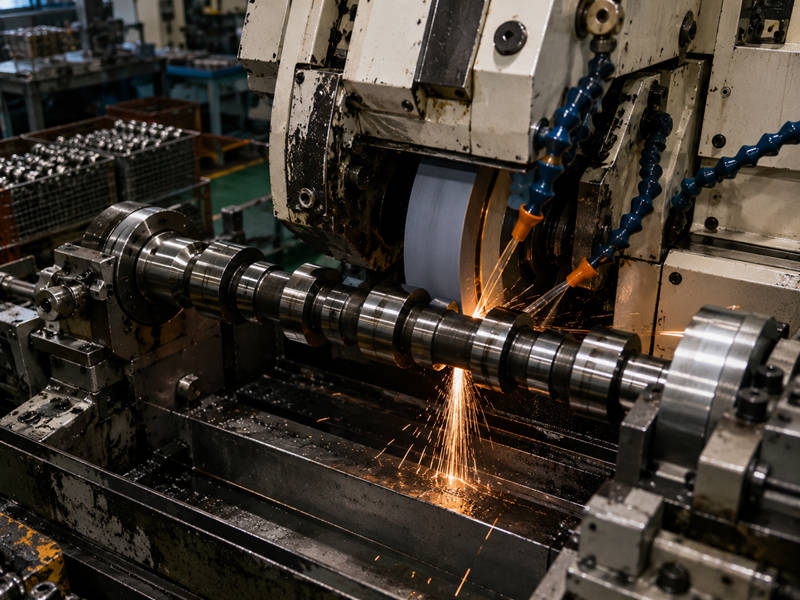

Почему шлифование распределительных валов намного сложнее, чем кажется на первый взгляд

Среди станочников иногда можно услышать мнение, что шлифование кулачков распредвала — это обычная круглая шлифовка ступенчатого вала. На практике все гораздо сложнее, и технологи сталкиваются со следующими факторами:

• Нецилиндрический профиль (геометрия кулачка): Каждый кулачок распредвала имеет строго заданный профиль подъема. При вращении детали относительно круга зона контакта, площадь соприкосновения и силы резания меняются каждую миллисекунду. В процессе шлифования каждый участок кулачка ведет себя по-разному.
• Высокая твердость материала: Чтобы выдерживать постоянное трение в двигателе, распредвалы проходят серьезную термообработку (науглероживание, закалку ТВЧ и т. д.), в результате чего их твердость достигает 52–62 HRC. Работа по таким материалам требует от круга исключительной формоустойчивости и сохранения режущей способности.
• Жесткие требования к повторяемости при массовом производстве: На линиях поставщиков автокомпонентов уровня Tier 1 недостаточно просто отшлифовать одну деталь в допуск. Нужно сделать так, чтобы и первая, и десятитысячная деталь имели идентичные микронные параметры шероховатости, а себестоимость обработки одной штуки (cost per component) оставалась в рамках бюджета.

Три этапа шлифования: почему один круг не может делать всё

Попытки использовать одну и ту же спецификацию шлифовального круга на всех этапах обычно приводят к браку: либо деталь прижигается на финише, либо черновое удаление припуска становится неэффективным и медленным. В современном производстве процесс жестко делят на три технологических перехода:

1. Черновое шлифование (Rough Grinding)

Главная задача на этом этапе — максимально быстро удалить основной припуск и сформировать базовый профиль кулачка.

• Проблема: Выделяется колоссальное количество тепла из-за большого объема снимаемого металла за проход. Риск прижога детали крайне высок.
• Решение: Используются шлифовальные круги с очень открытой и пористой структурой. Оптимальным выбором являются круги из микрокристаллического корунда (высокоэффективный электрокорунд) на керамической связке. Они обеспечивают эффективный вывод стружки и обладают высокой термостойкостью.

2. Получистовое шлифование (Semi-Finish Grinding)

Промежуточный этап, который служит для исправления геометрических погрешностей профиля кулачка после черновой обработки и подготовки поверхности к финишу.

• Проблема: Здесь на первый план выходит способность круга удерживать свой профиль (формоустойчивость), а не максимальная скорость съема металла.
• Решение: Как правило, применяются круги на органической (бакелитовой) связке или круги на керамической связке с мелкозернистой структурой.

3. Чистовое/Финишное шлифование (Finish Grinding)

Критический этап, определяющий окончательную шероховатость (обычно Ra от 0.2 до 0.3 мкм) и точность профиля подъема клапана.

• Проблема: Износ круга должен быть минимальным, чтобы гарантировать геометрию деталей на тысячах штук подряд без постоянных правок.
• Решение: Если раньше стандартом был электрокорунд, то современные автоматические линии практически полностью перешли на **эльборовые круги (CBN)** на керамической связке. Эльбор обладает превосходной теплопроводностью, благодаря чему тепло отводится в круг и СОЖ, а не в поверхностный слой кулачка, предотвращая изменение микроструктуры стали.

Самые частые проблемы при шлифовании распредвалов

Когда технологи обращаются к нам с жалобами на нестабильность процесса, мы чаще всего сталкиваемся со следующими явлениями:

Почему возникают тепловые прижоги (grinding burns)?

Первая реакция операторов в цеху — обвинить инструмент: «Круг бракованный или слишком твердый». Наш опыт показывает, что круг — это лишь часть проблемы. Прижоги появляются, когда температура в зоне резания превышает критическую точку превращения стали. Настоящие причины чаще всего кроются в следующем:

• Потеря режущей способности круга: Если круг засаливается и не самозатачивается, он начинает не резать металл, а тереть его, генерируя избыточное трение.
• Недостаточная подача СОЖ или неверное направление струи: Смазочно-охлаждающая жидкость должна подаваться точно в зону контакта под давлением, скорость которого должна быть соизмерима с окружной скоростью круга. Если воздушный поток от вращения круга сдувает СОЖ, прижог гарантирован.
• Неправильные режимы правки: Слишком медленная подача правящего ролика «заглаживает» зерна круга вместо того, чтобы скалывать их и открывать новые острые грани.

Почему круг изнашивается слишком быстро?

Если круг теряет профиль уже после нескольких деталей, время цикла (cycle time) вырастает из-за постоянных остановок на правку. Обычно это связано со слишком мягкой связкой круга для данной твердости материала или со слишком низкой окружной скоростью вращения круга (v_s). В последнем случае нагрузка на каждое отдельное зерно возрастает, вызывая его преждевременное выкрашивание.

Почему "уплывает" геометрия кулачка?

Если при контроле на приборе измерения параметров распредвалов обнаруживается отклонение профиля от допуска, это верный признак быстрого износа кромки круга. При использовании эльбора (CBN) это происходит при чрезмерных механических нагрузках или если керамическая связка круга не рассчитана на боковые усилия, возникающие при нецилиндрическом шлифовании.

Реальный кейс: Оптимизация процесса на автоматической линии автокомпонентов

Рассмотрим, как эти проблемы решаются на практике, на примере одного из наших недавних проектов.

Исходные данные заказчика

Завод производил распределительные валы из цементуемой стали 16MnCr5 с твердостью 52–58 HRC после термической обработки. Детали обрабатывались на высокоскоростном круглошлифовальном станке с ЧПУ JUNKER.

• Операция: Финишное шлифование кулачков.
• Требование к качеству: Стабильное обеспечение шероховатости поверхности Ra в пределах 0.2–0.3 мкм без следов тепловых прижогов.

Выявленные проблемы

Заказчик использовал эльборовый круг известного европейского бренда, но сталкивался со следующими трудностями:

1. Периодические прижоги: Около 3% деталей имели видимые следы перегрева или зоны вторичной закалки (белые слои), выявляемые при травлении ниталем (Nital Etch).
2. Быстрое засаливание круга (wheel loading): Мелкая стружка забивала поры круга, лишая его режущих свойств.
3. Высокая себестоимость: Чтобы избежать брака по прижогам, операторам приходилось проводить частую правку круга. Это снижало ресурс дорогого круга из CBN и увеличивало время простоя станка.

Технический аудит и диагностика

Наши инженеры провели аудит работы станка JUNKER непосредственно в цеху клиента:

• Анализ системы подачи СОЖ: Были замерены давление и расход масла. Общий объем подачи был достаточным, но сопло подачи СОЖ было изношено и деформировано, из-за чего поток рассеивался и не пробивал воздушный барьер в зоне контакта кулачка с кругом.
• Оценка состояния круга: При изучении засаленного круга под микроскопом было обнаружено, что поры забиты микростружкой стали 16MnCr5. Керамическая связка круга была слишком плотной, что мешало выходу стружки из зоны резания.
• Режимы правки: Величина перекрытия при правке алмазным роликом была настроена так, что поверхность круга получалась слишком «закрытой». Это давало чистую поверхность, но круг быстро терял режущую способность.

Разработанное решение

Мы полностью пересмотрели спецификацию инструмента и параметры процесса:

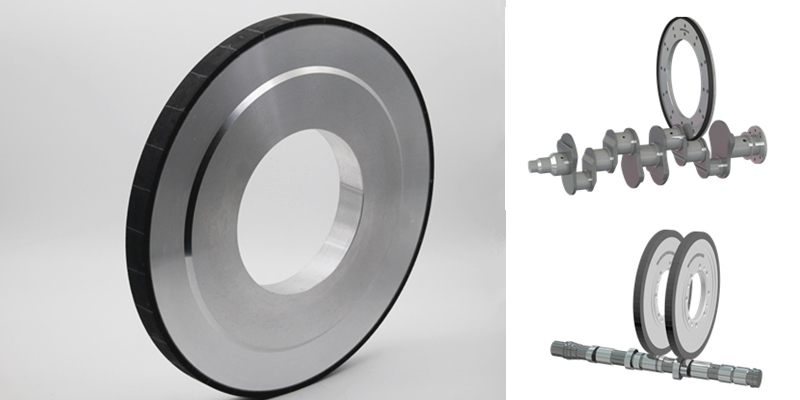

• Спецификация круга: Мы спроектировали эльборовый круг (CBN) на керамической связке с **индуцированной высокопористой структурой**. Это создало свободный объем для размещения микростружки в процессе резания и обеспечило беспрепятственный доступ СОЖ непосредственно в зону контакта.
• Модификация связки: Была оптимизирована удерживающая способность керамической связки, что позволило кругу работать в режиме контролируемого самозатачивания по мере износа зерен CBN.
• Корректировка технологии: Мы рекомендовали увеличить скорость подачи алмазного ролика при правке для создания более «открытой» текстуры круга, а также заменить изношенные сопла СОЖ на новые для подачи сфокусированной струи под давлением.

Результаты внедрения

После запуска круга новой спецификации и корректировки режимов:

• Процент брака по прижогам упал до 0%.
• Интервал между правками увеличился в два раза (с 40 деталей до 90 деталей между циклами правки), что значительно снизило расход эльбора и увеличило ресурс круга.
• Шероховатость поверхности стабильно удерживалась в пределах Ra 0.22 - 0.26 мкм на протяжении всего срока службы инструмента.

Таблица быстрого подбора кругов для шлифования распредвалов

Ниже представлена базовая таблица выбора абразива и типа связки в зависимости от материала и этапа обработки:

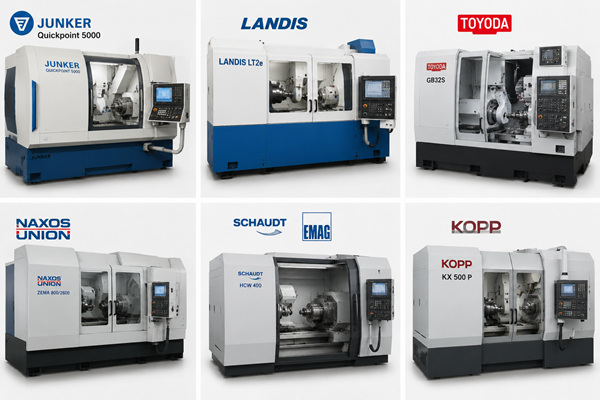

Совместимость с промышленным оборудованием

Наши технологические решения по эльборовым и керамическим шлифовальным кругам полностью совместимы с системами правки и ЧПУ ведущих мировых производителей шлифовальных станков:

• JUNKER (включая высокоскоростные станки серии Quickpoint)
• LANDIS (специализированные станки для шлифования распредвалов и коленвалов)
• TOYODA (высокоточные станки с гидростатическими шпинделями)
• NAXOS-UNION (тяжелое и высокоточное шлифовальное оборудование)
• SCHAUDT / EMAG (технологические комплексы для шлифования деталей трансмиссии и ДВС)
• KOPP (специализированные станки для обработки кулачковых механизмов)

Часто задаваемые вопросы

1. Можно ли заменить эльборовый круг (CBN) на обычный корундовый круг при финишной обработке?

В условиях единичного производства или авторемонтной мастерской это возможно. Но на автоматической линии массового производства это экономически нецелесообразно. Корундовый круг быстро изнашивается при обработке закаленной стали (>58 HRC), требуя постоянных правок. Это нарушает точность профиля кулачка, увеличивает время цикла и в итоге делает себестоимость детали выше, чем при использовании эльбора.

2. В чем разница между эльборовыми кругами на керамической и на органической связке?

Круги на керамической связке являются стандартом для автоматических линий. Они легко поддаются правке прямо на станке с помощью алмазных роликов и позволяют создавать стабильную пористую структуру для удержания СОЖ. Круги на органической (бакелитовой) связке чаще используются для операций, где требуется определенная упругость инструмента, или на оборудовании без жесткой автоматической правки.

3. Как часто нужно править эльборовый круг при чистовой обработке?

Это зависит от жесткости станка, твердости детали и припуска. На стабильно настроенной линии с качественными кругами CBN на керамической связке интервал правки составляет в среднем 80–120 деталей. Работа кругом за пределами его оптимального ресурса самозатачивания резко повышает риск появления тепловых прижогов.

4. Как режимы правки влияют на появление тепловых прижогов на кулачках?

Если правка производится с чересчур медленной подачей правящего инструмента, режущие зерна эльбора «заглаживаются». Круг теряет режущие свойства и начинает работать как гладкий диск, выделяя огромное количество тепла за счет трения, что приводит к мгновенному прижогу стали.

5. Каков средний ресурс эльборового круга для распредвалов?

При правильной настройке станка (например, JUNKER или LANDIS) один круг CBN на керамической связке позволяет обработать десятки тысяч деталей до полного износа эльборосодержащего слоя, поскольку за один цикл правки снимаются лишь считанные микрометры материала круга.

6. Можно ли использовать один и тот же круг для стали 16MnCr5 и отбеленного чугуна?

Не рекомендуется. Отбеленный чугун (chilled cast iron) и закаленная цементуемая сталь имеют разную структуру и характер стружкообразования. Сталь дает сливную вязкую стружку, склонную к засаливанию круга, что требует очень открытой пористой структуры инструмента. Отбеленный чугун дает хрупкую стружку, которая оказывает абразивное действие на связку, требуя кругов с повышенной износостойкостью связующего вещества.

7. Почему происходит засаливание круга на этапе чернового шлифования?

Засаливание (забивание пор круга стружкой) происходит из-за недостаточного свободного пространства между абразивными зернами. Микростружка застревает в порах, плавится от высокой температуры и налипает на инструмент, лишая его возможности эффективно резать металл.

8. Какая СОЖ оптимальна для шлифования распредвалов кругами из CBN?

Для высокоскоростного шлифования эльбором лучше всего использовать чистое минеральное или синтетическое масло низкой вязкости, а не стандартные водорастворимые эмульсии. Масло обеспечивает превосходное смазывающее действие, снижает тепловыделение от трения связки о металл и выдерживает высокие контактные давления.

9. Как твердость закалки детали влияет на стойкость круга?

Чем выше твердость (например, при переходе с 54 HRC на 62 HRC), тем большее усилие требуется зерну круга для микрорезания металла. Если спецификация круга подобрана неверно и связка слишком мягкая, зерна будут выкрашиваться из круга раньше времени, что приведет к его ускоренному износу.

10. На каких скоростях резания работают круги из CBN при обработке распредвалов?

Современное шлифовальное оборудование использует круги из CBN на керамической связке на скоростях резания от 80 до 120 м/с. Работа на расчетных высоких скоростях необходима для того, чтобы процесс микрорезания происходил эффективно и с минимальными пластическими деформациями металла.

Какую информацию нам нужно проанализировать, чтобы предложить точное решение?

В промышленном секторе неэффективно подбирать инструмент просто по геометрическим размерам круга. Чтобы мы могли провести инженерный анализ, устранить проблемы с качеством и оптимизировать затраты, нам необходимы следующие цеховые данные:

1. Точная марка материала детали: (например, сталь 16MnCr5, 12Х2Н4А, серый или отбеленный чугун)
2. Твердость после термообработки: (в единицах HRC)
3. Чертеж кулачка вала и размеры круга: (внешний диаметр, ширина, посадочное отверстие)
4. Этап шлифования: (черновое, получистовое или финишное)
5. Модель и производитель станка: (JUNKER, LANDIS, TOYODA и т.д.)
6. Тип правящего инструмента: (характеристики алмазного ролика, режимы правки)
7. Характеристики СОЖ: (масло или эмульсия, давление подачи, расход в л/мин)
8. Текущие проблемы на линии: (прижоги, быстрый износ, потеря профиля, засаливание)
9. Требуемая шероховатость поверхности: (значение Ra по чертежу)
10. Целевое время цикла (Takt time): (требуемая производительность деталей в час)

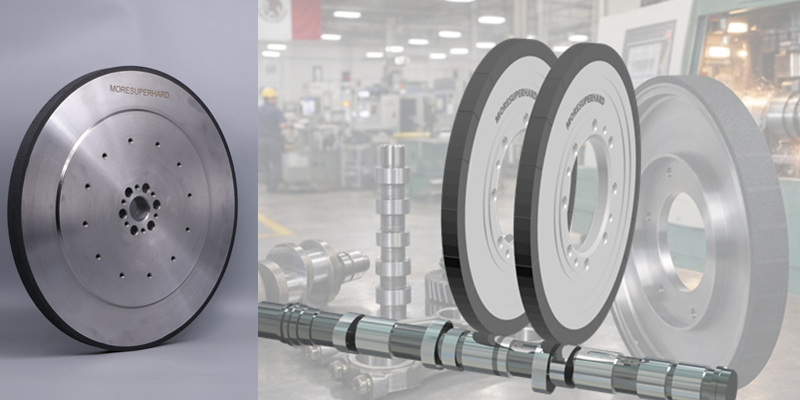

Решения от MoreSuperHard для шлифования распредвалов

В MoreSuperHard мы понимаем, что производства покупают не шлифовальные круги, а стабильность технологического процесса и уверенность в отсутствии рекламаций от конечных потребителей.

Мы предлагаем комплексный подход к решению ваших задач:

• Инженерный подбор и адаптация инструмента: Мы проектируем структуру круга (зернистость эльбора, концентрацию и рецептуру керамической связки) под конкретные требования вашего оборудования и обрабатываемого материала.
• Программы импортозамещения: Мы разрабатываем высокоточные аналоги кругов ведущих мировых брендов для станков JUNKER и LANDIS, обеспечивая сопоставимую стойкость и точность при оптимизации бюджета на закупку инструмента.
• Рекомендации по режимам и правке: Наши специалисты помогут рассчитать параметры скорости резания и режимы правки алмазным роликом, чтобы максимально продлить ресурс круга CBN.
• Снижение себестоимости готовой детали: Мы находим оптимальный баланс между стойкостью инструмента, скоростью съема припуска и временем цикла, повышая общую эффективность вашего шлифовального участка.
