В повседневной практике цехов высокоточного машиностроения все критически важные проблемы часто кроются в мелких деталях процесса. Если ваше производство выпускает лопатки (шиберы) роторных компрессоров, вы наверняка не раз сталкивались со следующими «болевыми точками»:

• Шлифовальные круги изнашиваются слишком быстро, требуя постоянной замены и переналадки.
• Приходится постоянно останавливать станок для правки (dressing) диска.
• На поверхности заготовок появляются темные прижоги.
• Требуемая плоскостность начинает ухудшаться прямо в процессе рабочей смены.
• При переходе на новую партию деталей уходит масса времени на корректировку параметров станка.

Когда задача — стабильно производить десятки тысяч высокоточных деталей в день, эти небольшие задержки перерастают в огромные простои оборудования, лишние расходы и высокий процент брака (scrap). Мы хотим показать вам реальный кейс крупносерийного производства, где эти проблемы были решены раз и навсегда. Вы узнаете, как всего один эльборовый шлифовальный круг для двусторонней обработки на керамической связке (Vitrified CBN Double Disc Grinding Wheel) стабильно обработал более 1 000 000 лопаток компрессора, сохранив жесткие микроны точности от первой до последней детали.

Почему все больше производств переходят на эльборовые круги на керамической связке (CBN) для двустороннего торцешлифования лопаток компрессора?

Сегодня требования к качеству компонентов в компрессорных и насосных системах высоки как никогда. Речь идет о таких критически важных узлах, как:

• Компрессоры бытовых и автомобильных кондиционеров.
• Промышленные холодильные установки и чиллеры.
• Компрессоры нового поколения для электромобилей (EV).
• Элементы гидравлики высокого давления.
• Прецизионные уплотнительные кольца и торцевые пары трения.

Для всех этих деталей требуется высокопроизводительное двустороннее торцешлифование (double disc grinding). Логика этого процесса проста: одновременное снятие припуска с обеих плоских поверхностей заготовки обеспечивает практически идеальный параллелизм сторон, высокую геометрическую стабильность размеров и минимальное время цикла (cycle time). Для обработки материалов высокой твердости (закаленные стали, быстрорежущие стали или детали после химико-термической обработки) кубический нитрид бора (эльбор/CBN) на керамической связке является оптимальным технологическим выбором. В отличие от обычного абразива, пористая структура керамической связки гарантирует эффективный отвод тепла, обладает естественным свойством самозатачивания (self-sharpening) и существенно снижает силу трения. Иными словами, такой круг чисто режет металл, исключая его трение и опасный перегрев.

от технологических трудностей до 1 000 000 обработанных деталей

Чтобы оценить реальное влияние этой технологии на экономику предприятия, лучше всего взглянуть на конкретный пример из цеха. Ниже мы детально разберем, как полностью трансформировалась технологическая линия, работавшая на пределе из-за постоянных узких мест в процессе шлифования традиционными абразивами.

1. Технологический барьер: простои станка и высокий процент брака

Завод заказчика использовал стандартные абразивные круги и ежедневно нес убытки из-за частых остановок оборудования. Буквально каждые 12–15 рабочих циклов оператору приходилось прерывать процесс для правки (dressing) кругов. Если этого не сделать вовремя, возникали серьезные проблемы:

• На торцах лопаток появлялись темные прижоги из-за перегрева металла в зоне резания.
• Параллельность и плоскостность быстро выходили за жесткие рамки чертежа.
• К концу каждой смены резко вырастал процент бракованных деталей (scrap).
• Сервисная служба тратила больше времени на калибровку станка и подналадку инструмента, чем оборудование фактически работало. Это сильно снижало общую эффективность линии.

2. Разработка индивидуального решения под конкретную линию

При проектировании круга наши инженеры проанализировали ключевые параметры процесса:

• Материал заготовки: Быстрорежущая сталь (HSS) и специальные нержавеющие стали.
• Термообработка: Газовое азотирование (gas nitriding) — процесс, создающий сверхтвердый поверхностный слой, который склонен к образованию микротрещин при тепловых ударах во время шлифования.
• Припуск на обработку (stock removal): Общий припуск 0,04 мм (по 0,02 мм на каждый торец).
• Оборудование: Жесткий и высокоточный плоскошлифовальный станок для двусторонней обработки бренда Peter Wolters.
• Охлаждение: Чистое смазочно-охлаждающее масло, подаваемое под строго контролируемым давлением и расходом.

На основе этого анализа мы разработали индивидуальную рецептуру керамической связки, подобрали оптимальную концентрацию и фракцию эльбора (CBN), а также задали нужную пористость структуры. Цель состояла в том, чтобы круг отводил тепло и сохранял режущую способность без засаливания.

3. Технологическая карта процесса двустороннего шлифования лопаток компрессора кругами CBN на керамической связке

Ниже приведены точные параметры, при которых велась обработка деталей в рамках этого масштабного проекта:

Параметр процесса	Технические характеристики
Обрабатываемая деталь (Workpiece)	Лопатка компрессора (Compressor Vane)
Материал заготовки	Нержавеющая сталь / Быстрорежущая сталь (HSS)
Термообработка заготовки	Газовое азотирование (Gas nitriding)
Размеры детали	21 мм × 28 мм
Общий припуск на шлифование	0,04 мм (по 0,02 мм с каждой стороны)
Используемое оборудование / Станок	Peter Wolters (станок двустороннего шлифования)

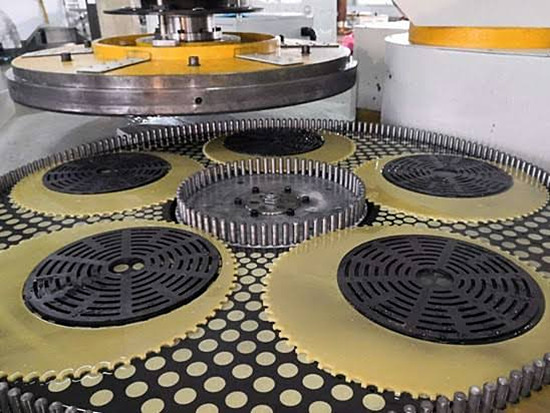

Количество деталей в партии (Batch size)	72 шт. за один цикл (в кассете)
Скорость вращения	50 об/мин
Давление при шлифовании	300 кг
Время цикла (Cycle time)	30 секунд на партию

4. Результаты: непрерывная работа и микробиение в пределах допуска при шлифовании лопаток кругами CBN на керамической связке

Внедрение адаптированного эльборового круга полностью изменило экономические показатели цеха:

• Высокая производительность и автономность: Станок теперь обрабатывает 72 детали всего за 30 секунд. Периодичность правки (dressing interval) увеличилась до 33–40 циклов. Это означает, что оператор может отшлифовать около 2 880 деталей непрерывно без остановок на промежуточную правку круга.
• Гарантированная геометрия: Стабильно поддерживается общая плоскостность в пределах ≤ 0,0018 мм (1,8 мкм) и параллельность индивидуальной заготовки ≤ 0,0009 мм (менее 1 мкм). Шероховатость поверхности удерживается на уровне Ra ≤ 0,2 мкм на протяжении всей партии.
• Чистая поверхность: Зафиксировано 0% тепловых прижогов, микротрещин или сколов на кромках деталей. Доля годной продукции (yield rate) при ежедневном контроле составила стабильные 100%.

Срок службы круга: При работе на данных оптимальных режимах комплект эльборовых кругов на керамической связке стабильно обработал более 1 000 000 готовых изделий до полной выработки ресурса. В массовом прецизионном шлифовании преодоление планки в миллион деталей без потери геометрической точности является главным показателем высокой окупаемости процесса.

Почему эльборовый круг (CBN) служит так долго, сохраняя микронную точность?

Ресурс инструмента в миллион деталей — это не случайность, а результат научно обоснованного подбора материалов:

1. Контролируемый износ керамической связки: Связка удерживает зерна эльбора с точно рассчитанным усилием. Когда рабочая грань затупляется, сила трения возрастает, и связка плавно высвобождает изношенное зерно, открывая новый острый слой CBN.
2. Открытая пористость для интенсивного охлаждения: Внутренние микроканалы структуры круга работают как каналы подачи СОЖ непосредственно в зону контакта. Это моментально вымывает металлическую стружку до того, как она забьет поры инструмента (loading).
3. Снижение усилий резания: Благодаря качественному резу станок испытывает значительно меньшие нагрузки. Это защищает шпиндели от преждевременного износа и исключает упругие деформации, влияющие на геометрию деталей.

Совместимость: для каких станков двустороннего шлифования подходят данные круги?

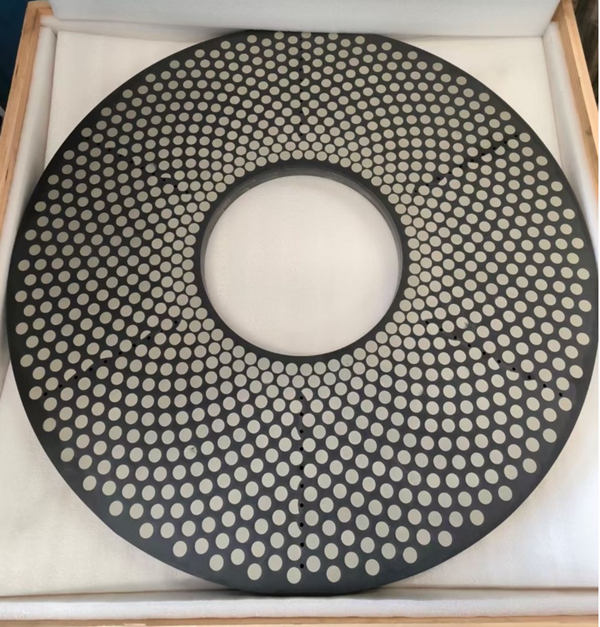

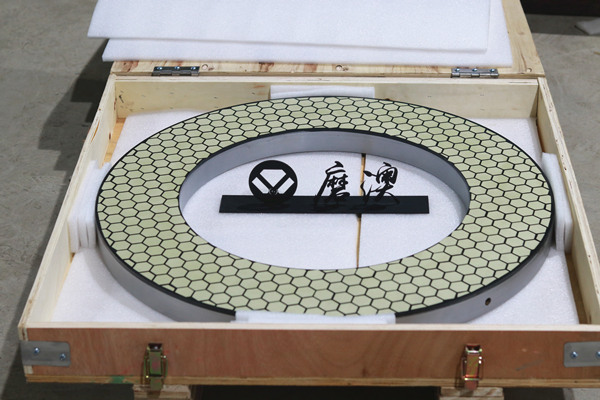

Наши шлифовальные круги и диски на керамической связке проектируются и изготавливаются индивидуально под требования ведущих мировых производителей шлифовального оборудования:

• Peter Wolters (серии AC microline и аналогичные)
• Lapmaster
• Stahli
• Speedfam
• Diskus
• Koyo

Nota: Мы адаптируем крепежные отверстия, наружный диаметр, толщину абразивных сегментов и магнитные или механические системы крепления под особенности вашего конкретного шпинделя.

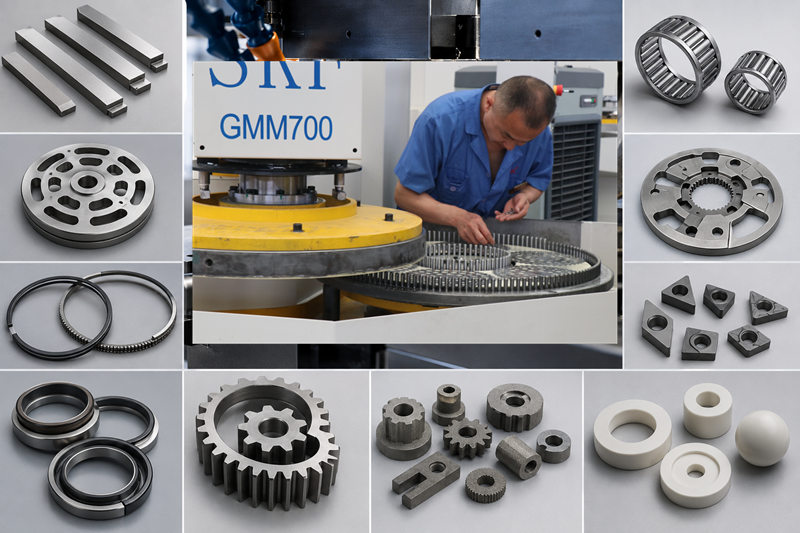

Какие еще промышленные детали можно шлифовать по данной технологии?

Несмотря на то, что данный кейс посвящен лопаткам компрессоров, геометрия и характеристики наших кругов CBN подходят для массовой плоской обработки широкого спектра прецизионных компонентов:

• Compressor Vanes (Лопатки роторных компрессоров для различных сред).
• Valve Plates (Клапанные плиты автомобильных и холодильных компрессоров).
• Piston Rings (Поршневые кольца с высокими требованиями к износостойкости).
• Seal Rings (Торцевые уплотнительные кольца из карбида кремния, керамики или сталей).
• Bearing Parts (Обоймы и ролики игольчатых и упорных подшипников).
• Hydraulic Components (Распределительные пластины шестеренных насосов, статоры пластинчатых насосов).
• Carbide Parts (Сменные пластины, ножи и инструмент из твердых сплавов / карбида вольфрама).
• Ceramic Parts (Детали из оксида алюминия, диоксида циркония и нитрида кремния).
• Powder Metallurgy Parts (Высокоплотные детали, полученные методом порошковой металлургии).

Почему современные заводы выбирают комплексные решения, а не просто закупают шлифовальные круги?

В сфере прецизионной металлообработки стоимость самого абразивного диска — это лишь малая часть реальных расходов. Попытка сэкономить на инструменте из типового каталога часто оборачивается скрытыми издержками:

• Постоянные остановки линии для замены или перенастройки инструмента.
• Ускоренный износ правильных роликов из-за несбалансированной работы круга.
• Рост брака, выявляемого службой ОТК.
• Общее падение коэффициента эффективности оборудования.

Опытные руководители производств знают, что ключевым ориентиром является совокупная стоимость владения (TCO) в расчете на одну готовую деталь. Именно поэтому сотрудничество с технологическим партнером, который поставляет адаптированный круг CBN, совместимый алмазный ролик правки, оптимальную карту параметров и оказывает инженерную поддержку при запуске, является наиболее надежным способом защиты маржинальности вашего бизнеса.

Часто задаваемые вопросы (FAQ) о двустороннем торцешлифовании кругами CBN

Q1. Подходят ли круги на керамической связке CBN для шлифования нержавеющей стали?

Да, они высокоэффективны для закаленных нержавеющих сталей (например, марок типа AISI 400). Однако для мягких или вязких аустенитных нержавеющих сталей (таких как AISI 300) требуется индивидуальный подбор связки и параметров СОЖ, так как пластичная стружка может забивать поры инструмента при неоптимальном режиме резания.

Q3. Как часто необходимо выполнять правку (dress) эльборового круга при двустороннем шлифовании?

Частота зависит от твердости материала заготовки и снимаемого припуска. В нашем кейсе с азотированными лопаткам на станке Peter Wolters правка проводилась каждые 33–40 циклов (около 2880 деталей). В стандартных промышленных условиях этот интервал составляет от 2000 до 3500 деталей.

Q4. Сколько деталей может обработать один комплект качественных кругов CBN за весь срок службы?

При правильной эксплуатации и стабильной жесткости оборудования комплект эльборовых кругов на керамической связке вырабатывает от 500 000 до 1 000 000+ деталей. Итоговый ресурс зависит от величины снимаемого припуска за проход, жесткости станка и эффективности системы фильтрации СОЖ.

Q5. Какого класса шероховатости поверхности (Ra) можно стабильно добиться с помощью этих кругов?

Наши технологические решения позволяют стабильно получать шероховатость на уровне Ra ≤ 0,1...0,2 мкм в условиях массового производства, что в ряде случаев позволяет отказаться от последующего суперфиниширования или доводки.

Q6. Совместимы ли ваши круги CBN напрямую со станками Peter Wolters?

Да. Мы производим диски и абразивные сегменты CBN, которые по геометрии, каналам подачи СОЖ и схеме крепления полностью соответствуют заводским стандартам плоскошлифовального оборудования Peter Wolters.

Как мы проектируем индивидуальные решения для прецизионного шлифования в MORESUPERHARD?

Чтобы ваше производство работало без сбоев и с минимальной себестоимостью деталей, наша инженерная группа готовит проект на основе детального анализа условий работы:

[Чертеж и параметры детали] + [Характеристики оборудования] + [Требования к точности] ➔ Проектируем оптимальную геометрию и состав абразивного круга ➔ Подбираем подходящий алмазный инструмент для правки ➔ Разрабатываем карту технологических режимов обработки

Мы анализируем химический состав материала, вид термообработки, чертежные допуски, модель станка и целевой объем выпуска. Только такой комплексный подход позволяет создать инструмент, который стабильно отработает миллионный тираж деталей с микронной точностью.

Оптимизируйте ваш процесс шлифования уже сегодня

Если вы выпускаете лопатки компрессоров, клапанные плиты, кольца уплотнений или другие высокоточные плоские детали и хотите сократить время простоев станка, мы готовы предложить проверенное техническое решение. Чтобы наши инженеры подготовили точные рекомендации по выбору круга CBN и правильного инструмента под вашу задачу, нам понадобятся следующие базовые данные:

1. Чертеж детали с указанием допусков и геометрических требований.
2. Марка материала заготовки и твердость (HRC или HV) после термообработки.
3. Точная марка и модель используемого плоскошлифовального станка.
4. Требования по плоскостности, параллельности сторон и шероховатости (Ra).
5. Спецификация круга, который вы используете сейчас (если необходимо улучшить его показатели).
6. Плановый суточный объем выпуска или целевое время цикла обработки.

Специалисты MORESUPERHARD готовы сопровождать ваш проект на каждом этапе — от проектирования и производства инструмента до точной настройки режимов резания на вашем оборудовании для выхода на стабильные экономические показатели.
