В большинстве цехов производство сменных пластин из поликристаллического кубического нитрида бора (ПКНБ/PCBN) часто натыкается на один и тот же скрытый барьер. Когда шлифуешь уже несколько часов подряд, оператор сразу замечает, что геометрия фаски начинает «плыть». Первое, что обычно происходит — на режущей кромке появляются мельчайшие сколы. Они практически незаметны невооруженным глазом, но под микроскопом картина выглядит плачевно.

Подготовка режущей кромки (в цехах её часто называют edge preparation) — это не просто косметическая финишная операция. Это критически важный фактор, от которого зависит, выдержит ли высокопроизводительный инструмент прерывистое резание при обработке закаленных сталей или полностью разрушится в первые же минуты контакта с деталью. В этой технической статье мы разберем, как оптимизировать этот процесс с помощью алмазных кругов на керамической связке, сравним их эффективность с другими типами связок и разберем, как избежать типичных ошибок при шлифовании в условиях реального производства.

Что такое подготовка режущей кромки (edge preparation) пластин из ПКНБ?

Режущая кромка пластины сразу после чернового периферийного шлифования получается чрезвычайно острой и из-за этого хрупкой. Подготовка кромки заключается в намеренном изменении её геометрии, чтобы правильно перераспределить механические и тепловые нагрузки при резании.

Технологический маршрут обработки режущей кромки выглядит следующим образом:

Острая кромка → Шлифование упрочняющей фаски (T-Land) → Округление кромки (Honing) → Полирование и сглаживание

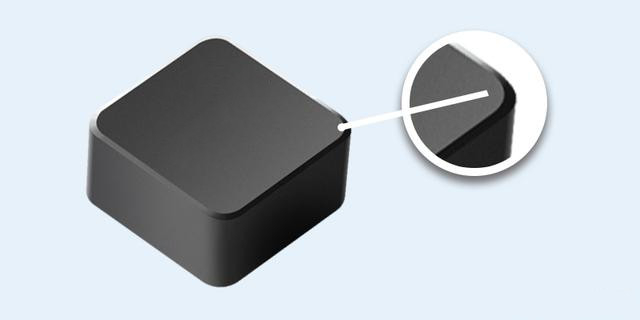

Анатомия режущей кромки

Чтобы понимать, как ведет себя пластина в условиях реального производства, разделим геометрию её режущей зоны на три составляющие:

• Упрочняющая фаска (T-Land): Плоский скос, сошлифованный под определенным отрицательным углом (обычно от 10° до 30°) и заданной ширины (от 0,1 до 0,3 мм). Фаска служит своеобразным щитом, который отводит стружку и снижает износ по задней поверхности.
• Округление кромки (хонингование или Edge Hone): Процесс удаления острой грани с помощью щеток с алмазным напылением, струйно-абразивной обработки или зачистных кругов для создания контролируемого радиуса (от 5 до 50 мкм).
• Шероховатость поверхности фаски: Качество поверхности, получаемое после прохода алмазного круга. Высокая шероховатость в этой зоне работает как концентратор напряжений, из-за чего на инструменте быстро образуются трещины.

Почему поликристаллический кубический нитрид бора (ПКНБ) требует такой точной подготовки кромки?

Все дело в его экстремальной твердости и сопутствующей ей хрупкости. ПКНБ — второй по твердости материал после алмаза, что позволяет ему эффективно резать закаленные черные металлы на высоких скоростях. Однако его вязкость разрушения невелика. Любой микродефект, тепловая трещина или мельчайший скол, оставшийся на кромке после периферийного шлифования, становится концентратором напряжений. В жестких условиях высокоскоростного резания эти дефекты мгновенно разрастаются, приводя к сколу или полному разрушению пластины. Точная подготовка заменяет хрупкую острую кромку прочной геометрией, способной выдерживать огромные сжимающие нагрузки.

Почему подготовка кромки обязательна?

При непрерывном производстве многие клиенты делятся с нами наблюдениями: одни пластины работают вдвое дольше других, хотя они из одной партии и используются на одинаковых режимах. При анализе таких случаев в лаборатории метрологии причина почти всегда оказывается стандартной — нанометровые отклонения в целостности режущей кромки.

После шлифования на острой кромке ПКНБ часто остаются невидимые глазу дефекты:

• Микровыкрашивание (Micro-chipping): Мелкие вырывы зерен нитрида бора из-за избыточного давления резания во время шлифовки.
• Пилообразная форма: Неровная линия кромки, отклоняющаяся от прямой траектории.
• Тепловые трещины: Микротрещины от термического удара, когда смазочно-охлаждающая жидкость подается нестабильно в зону контакта круга и пластины.

Если отправить такие пластины сразу на станок заказчику без подготовки кромки, износ в первые минуты работы будет катастрофическим. Силы резания сконцентрируются в дефектных зонах, точность обработки детали уплывет, и оператор будет вынужден экстренно останавливать линию для замены инструмента.

Как невидимое микровыкрашивание влияет на стойкость пластины из ПКНБ?

Микровыкрашивание нарушает равномерное распределение усилий резания. При обработке вместо плавного схода стружки и равномерного трения возникают вибрации (дробление) и локальный скачок температуры. Микротрещины, неизбежно сопровождающие выкрашивание, быстро развиваются под действием термомеханической усталости. В итоге постепенный, предсказуемый износ превращается в катастрофическую поломку пластины прямо в процессе обработки детали.

Реальный случай из практики: цена отказа от подготовки кромки

Чтобы показать проблему на конкретных цифрах, разберем кейс одного завода по производству автомобильных шестерен. Там использовали стандартные пластины из ПКНБ для торцевой обработки закаленных цементированных шестерен (HRC 58–62) в условиях прерывистого резания.

• Проблема: Пластины ломались непредсказуемо. Стойкость хаотично скакала от 15 до 45 деталей на одну кромку. Это срывало график работы оборудования и приводило к браку из-за ухода размеров.
• Анализ: Мы изучили пластины под оптическим микроскопом и увидели сильное микровыкрашивание, вызванное слишком жестким режимом чернового шлифования. При этом этап нанесения упрочняющей фаски (T-Land) вообще отсутствовал.
• Решение: Мы изменили технологический процесс, внедрив алмазный круг на керамической связке (оптимально подобранной зернистости) для формирования контролируемой фаски 0,15 мм х 20° на прецизионном заточном станке с ЧПУ.
• Результат: Стабильность процесса изменилась кардинально. Стойкость пластины не просто выросла, она стабилизировалась на уровне 85 деталей на одну кромку. Внеплановые остановки оборудования сошли на нет, а себестоимость обработки единицы продукции заметно снизилась.

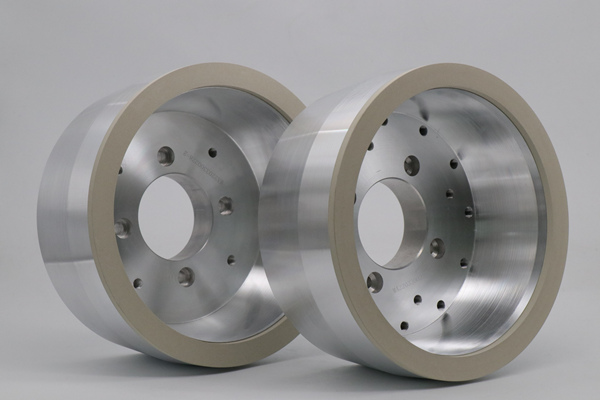

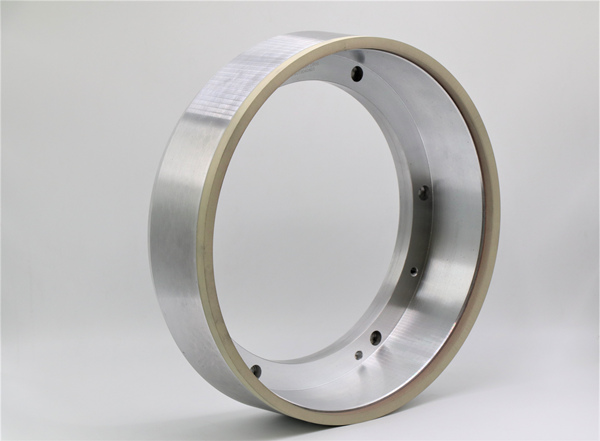

Почему алмазные круги на керамической связке — лучший выбор для ПКНБ?

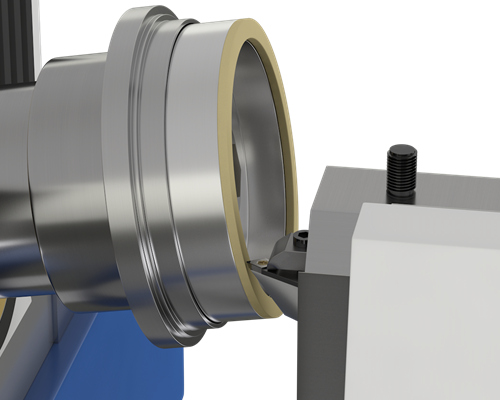

При шлифовании фасок на сверхтвердых материалах именно тип связки алмазного круга определяет общую рентабельность процесса. Традиционно в цехах часто применяли круги на органической связке (бакелитовой) из-за их низкой первоначальной стоимости и простоты вскрытия профиля. Однако при серийном производстве пластин из ПКНБ керамическая связка (vitrified bond) дает неоспоримые технологические преимущества благодаря своей структуре:

• Контролируемая внутренняя пористость: Поры в керамической связке работают как микрорезервуары, которые бесперебойно доставляют СОЖ в зону резания и облегчают вывод шлама.
• Жесткие силикатные мостики структуры: Они прочно удерживают алмазные зерна на месте, предотвращая упругую деформацию круга при контакте со сверхтвердым ПКНБ.

1. Отличное удержание профиля (Profile Retention): ПКНБ оказывает колоссальное сопротивление шлифованию. Органическая связка под сильным давлением начинает прогибаться, заваливая углы фаски. Керамическая связка, будучи жестким материалом, держит геометрию кромки круга неизменной на протяжении тысяч циклов обработки.
2. Эффективный отвод тепла: Открытая пористая структура круга позволяет снизить тепловую нагрузку на пластину ПКНБ, сводя к минимуму риск появления прижогов и поверхностных микротрещин.
3. Увеличенный интервал между правками (Dressing): Поскольку жесткая связка изнашивается строго пропорционально затуплению зерен, алмазы дольше остаются открытыми и работоспособными. Оператору приходится гораздо реже останавливать станок для принудительной правки круга.
4. Снижение сил шлифования: Благодаря эффекту контролируемого самозатачивания (керамические мостики разрушаются и освобождают затупившееся зерно только тогда, когда нагрузка на него превышает норму), шлифование идет мягче, снижая механическую нагрузку на кромку ПКНБ.

Почему керамическая связка превосходит органическую при шлифовании фасок на ПКНБ?

В первую очередь из-за жесткости структуры, износостойкости и теплостойкости. Органическая (бакелитовая) связка быстро деградирует под воздействием сверхвысоких температур, возникающих при контакте с ПКНБ. Керамическая же связка легко выдерживает экстремальные температуры без потери прочности. Кроме того, упругая деформация органической связки приводит к искажению ширины и угла фаски на пластине, тогда как жесткий керамический круг полностью исключает эту проблему.

Сравнительная таблица: керамическая связка против органической при шлифовании ПКНБ

Выбор типа связки для алмажного круга

Для облегчения выбора мы подготовили четкую схему, ориентированную на конкретные производственные задачи:

• Для крупносерийного производства, автоматизированных линий с ЧПУ и жестких допусков (< ±0,01 мм):
  • Рекомендация: Алмазный круг на керамической связке. Он гарантирует долгую службу профиля и минимизирует простои станка на правку.
• Для мелкосерийного производства, быстрого прототипирования или свободных допусков:
  • Если важна минимальная начальная стоимость круга и быстрый запуск:
    • Да: Рекомендация: Круг на органической связке. Это гибкое и бюджетное решение на короткую перспективу, хотя оно потребует частой правки и ухода за профилем.
    • Нет: Рекомендация: Круг на керамической связке. Даже на небольших партиях он обеспечит стопроцентную повторяемость параметров с первой же детали.

Как мы подбираем характеристики круга по чертежу пластины?

Многие поставщики присылают стандартный инструмент, ориентируясь только на наружный диаметр и ширину круга, указанные заказчиком. Но наш опыт подсказывает: чтобы инвестиции в инструмент окупились, нужно детально изучить условия работы:

1. Анализ состава пластины: ПКНБ бывает разным. Пластины с высоким содержанием нитрида бора (подходят для прерывистого резания деталей высокой вязкости) требуют более прочного удержания зерен алмаза в связке. Пластины с низким содержанием кубического нитрида бора (на керамической связке TiN или TiC, идеальные для непрерывного точения закаленной стали) требуют кругов с умеренной прочностью связки во избежание прижогов.
2. Подбор концентрации алмаза: Слишком низкая концентрация приведет к ускоренному износу круга и потере профиля фаски. Чрезмерно высокая — увеличит силы шлифования и нагрев детали. Для прецизионных фасок оптимальной считается концентрация от 100% до 125% (C100 - C125).
3. Зернистость алмаза (Grit Size): Не стоит гнаться за самым мелким зерном «на все случаи жизни». Сверхмелкое зерно быстро забивается шламом и прижигает ПКНБ. Слишком крупное зерно оставляет микротрещины.

Какая зернистость алмазного порошка оптимальна, чтобы избежать теплового повреждения кромки?

Выбор зависит от этапа обработки. Для быстрого съема материала при формировании крупных фасок рекомендуется зернистость W35 (около 400 mesh по ASTM). Для стандартных операций, где важен баланс скорости шлифования и качества кромки, золотым стандартом является W20 (около 800 mesh). Если же требуется зеркальный блеск и полное отсутствие микронеровностей на фаске, переходят на ультратонкие порошки класса W10 или W7 (от 1500 до 2000 mesh).

Рекомендации по выбору зернистости для шлифования фасок ПКНБ

Данная таблица помогает сориентироваться при выборе зернистости под разные требования к качеству фаски:

Критические ошибки при шлифовании фасок на ПКНБ и как их исправить

Даже с самым лучшим кругом на керамической связке некорректно выстроенный процесс может испортить пластину. Ниже приведены самые частые ошибки, которые мы видим на реальных производствах.

1. Плохой или неправильно направленный поток СОЖ

При шлифовании ПКНБ температура в зоне резания легко перешагивает за 1000 °C. Если сопла подачи СОЖ сбиты или давления недостаточно, поток жидкости не может пробить воздушный барьер, создаваемый быстровращающимся кругом.

• Последствия: Локальный перегрев, появление сетки тепловых трещин на кромке пластины ПКНБ, лавинообразное осыпание круга.
• Решение: Установить сопла, в точности повторяющие профиль круга. Скорость струи СОЖ должна соответствовать окружной скорости вращения круга, а сама жидкость должна тщательно фильтроваться от шлама.

2. Чрезмерное усилие прижима (агрессивная подача)

Желая ускорить цикл обработки, технологи иногда завышают скорость подачи на прецизионном заточном станке.

• Последствия: Механическая перегрузка кромки. Связующие компоненты ПКНБ не успевают срезаться чисто, кристаллы нитрида бора вырываются целиком, оставляя глубокие сколы.
• Решение: Снизить подачу. Разделить процесс на этапы чернового съема и выхаживания (spark-out) без механической подачи для снятия внутренних напряжений инструмента.

3. Неправильная периодичность правки (Dressing)

Попытки экономить время и править круг только тогда, когда он окончательно потерял свою геометрическую форму.

• Последствия: Размеры и ширина фасок у первой и сотой пластины в одной партии будут существенно отличаться.
• Решение: Настроить автоматическую периодическую подправку круга (например, легкое вскрытие после каждых 50 или 100 обработанных пластин в зависимости от твердости марки ПКНБ).

Как охлаждение влияет на стойкость алмазного круга при шлифовании ПКНБ?

Правильное охлаждение критически важно для защиты керамической связки и предотвращения термической деструкции алмаза. При температурах выше 700 °C в присутствии кислорода алмаз (чистый углерод) начинает графитизироваться, теряя свою твердость. Постоянная подача СОЖ под высоким давлением не только охлаждает зону контакта, предотвращая графитизацию, но и вымывает шлам из пор керамического круга. Это исключает засаливание инструмента, которое приводит к росту трения и перегреву детали.

Практическое руководство по решению проблем при шлифовании ПКНБ

Опросный лист перед заказом алмажного круга у производителя

Когда вы планируете заказать алмазный круг под индивидуальные задачи шлифования фасок ПКНБ, стандартного запроса серии «нужен круг диаметром 150 мм» недостаточно. Для разработки оптимального инструмента подготовьте следующие данные:

•  Чертеж обрабатываемой пластины: Форма, габариты, радиус при вершине и задние углы инструмента.
•  Геометрия фаски: Требуемый угол скоса (T-Land), ширина фаски и допуски на эти параметры.
•  Марка ПКНБ: Процентное содержание кубического нитрида бора в пластине и состав связующей фазы.

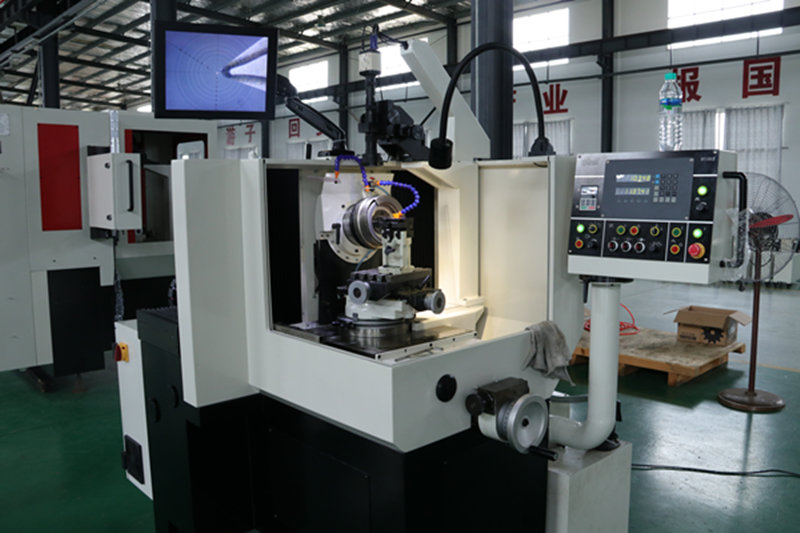

• Данные станка: Производитель и модель заточного оборудования (например, Agathon, Wendt, EWAG), мощность привода и диапазон рабочих оборотов шпинделя.
•  Параметры системы охлаждения: Тип используемой СОЖ (масло, эмульсия), расход в литрах в минуту и рабочее давление подачи.
•  Требования по шероховатости: Предельно допустимые значения Ra или Rz на обработанной кромке. Планируемый объем выпуска: Ожидаемый объем производства пластин в месяц для расчета оптимального ресурса круга.

Подготовка режущей кромки пластин из ПКНБ — это не второстепенная операция, а ключевой технологический этап, определяющий жизнеспособность инструмента в сложнейших условиях металлообработки.

Применение алмазных кругов на керамической связке обеспечивает жесткость, стабильность геометрии и эффективный отвод тепла. Это гарантирует, что каждая фаска будет пришлифована с микронной точностью от детали к детали, из партии в партию. Индивидуальный подбор характеристик круга под ваши задачи — залог снижения себестоимости продукции и роста стабильности вашего производства.

Если ваши технологи регулярно сталкиваются с проблемой выкрашивания режущей кромки, нестабильными размерами фасок или вас не устраивает стойкость текущих алмазных кругов, свяжитесь с нашими инженерами по шлифованию. Мы проанализируем параметры ваших станков и обрабатываемых материалов, чтобы разработать индивидуальное технологическое решение.

заточка PCBN Часто задаваемые вопросы (FAQ)

Почему пластинам из ПКНБ обязательно нужна подготовка кромки после чернового шлифования?

Черновое периферийное шлифование оставляет на кромке пластины микроскопические трещины и зазубрины. Подготовка кромки (нанесение фаски или округление) убирает эти слабые места, перераспределяя нагрузку и предохраняя сверхтвердый, но хрупкий ПКНБ от выкрашивания и поломок при резании.

Что лучше для шлифования фасок на ПКНБ — керамическая или органическая связка?

Керамическая связка значительно превосходит органическую при серийном производстве за счет своей жесткости и пористости. Она не деформируется под нагрузкой, дольше держит профиль круга и эффективно выводит тепло из зоны резания. Органическая связка подходит только для мелкосерийных задач или прототипов, где требования к повторяемости геометрии ниже.

Можно ли использовать один стандартный алмазный круг для всех марок пластин из ПКНБ?

Нет, это неэффективно. Марки ПКНБ существенно отличаются по составу (высокое или низкое содержание нитрида бора, различные связующие основы). Для каждого типа материала требуется своя структура керамической связки, плотность удержания зерна и концентрация алмаза, иначе вы столкнетесь либо с быстрым износом круга, либо с прижогами инструмента.

Насколько правильная подготовка кромки может увеличить стойкость инструмента?

Точная цифра зависит от характера обработки заготовки (непрерывное или прерывистое точение), но на практике при обработке закаленных сталей стойкость правильно подготовленной пластины из ПКНБ возрастает на 50% и более по сравнению с пластиной, у которой кромка осталась острой или была прошлифована некорректным кругом.

Какую информацию нужно подготовить инженерам перед заказом специального алмажного круга?

Необходимо предоставить чертеж пластины с параметрами фаски, марку обрабатываемого ПКНБ, модель заточного станка, характеристики давления и расхода СОЖ, а также требования к шероховатости поверхности готовой детали.
