"Мне просто нужен алмаз для станка STRATOS"

Недавно на электронную почту нашего технического отдела пришел запрос от отдела снабжения машиностроительного предприятия. Текст сообщения состоял всего из одной фразы:

«Прошу предоставить коммерческое предложение на алмаз для станка STRATOS».

Ни чертежа, ни размеров, ни маркировки зернистости или типа связки. Неопытный поставщик в такой ситуации просто отправил бы стандартный каталог или случайный прайс-лист. Но взглянув на корпоративный домен отправителя, мы поняли, что запрос поступил от одного из крупнейших производителей автомобильных трансмиссий и агрегатов. В реальной заводской практике подобные ситуации происходят ежедневно. Наладчик в цеху замечает, что круг потерял профиль или дает шероховатость выше допуска. Он говорит мастеру: «Надо заказать новый алмаз на STRATOS». Заявка уходит в отдел закупок, а снабженец, обрабатывающий сотни позиций в день, пересылает её дальше. За этой одной короткой фразой кроется сложнейший технологический процесс высокоточного зубо- и круглошлифования. Если поставить инструмент «наугад», риски огромны: от тепловых прижогов на зубьях шестерни до биения и повреждения шпиндельного узла станка. В прецизионном шлифовании грамотный подбор инструмента начинается не с цены, а с детального анализа операции в цеху.

Что на самом деле означает "STRATOS" в производстве трансмиссий?

Если ввести слово STRATOS в поисковик без привязки к металлообработке, система выдаст всё что угодно: от стоматологических сканеров и установок PVD-напыления до 3D-принтеров.

Но внутри механосборочного цеха автомобильного или тракторного завода контекст абсолютно конкретен.

В производстве коробок передач и редукторов оборудование STRATOS относится к высокоточным шлифовальным станкам ведущих европейских брендов (в частности, группы United Grinding / Schaudt, а также зубообрабатывающих центров Gleason-Pfauter, Klingelnberg или Reishauer):

• Круглошлифовальные и комбинаторные станки (например, SCHAUDT STRATOS): Активно применяются для финишного шлифования шейки валов КПП, первичных и вторичных валов, а также цилиндрических surfaces.
• Зубошлифовальные станки высокоскоростного резания (Gleason, Reishauer): Оборудование для профильного или непрерывного шлифования червячным кругом эвольвентного профиля зубьев.

На заводе автокомпонентов деталь проходит стандартный цепочный маршрут:

Токарная / Фрезерная обработка → Термообработка (Цементация / Закалка) → Прецизионное шлифование → Технический контроль (ОТК)

После термического цеха поверхностная твердость деталей достигает 58–64 HRC. На этом этапе обычный абразив бессилен — требуется применение сверхтвердых материалов.

Терминологическая путаница: "Алмаз" или "Эльбор (КНБ)"?

В разговорной речи цеха термином «алмаз» операторы часто называют две совершенно разные вещи:

• Основной шлифовальный круг (Grinding Wheel): Который при обработке закаленных сталей почти всегда выполнен не из алмаза, а из КНБ (кубического нитрида бора / эльбора).
• Правящий инструмент / Алмазный ролик (Diamond Dresser): Инструмент с природными или синтетическими алмазами, предназначенный исключительно для правки, вскрытия и профилирования основного эльборового круга.

Разграничение этих понятий на этапе запроса сберегает недели простоя оборудования.

Почему на станках STRATOS используют круги из КНБ (Эльбора), а не электрокорунд?

Для шлифования сырых сталей достаточно стандартных кругов из оксида алюминия (электрокорунда) или карбида кремния. Но когда линия выдает сотни валов или шестерен в смену, традиционный абразив не справляется по трем причинам:

1. Быстрый износ и потеря геометрического профиля: При шлифовании впадины зуба или галтелей вала точность профиля круга должна удерживаться в пределах нескольких микрон. Обычный абразив теряет форму уже через несколько проходов.
2. Шлифовальные прижоги и микротрещины: Цементированная сталь плохо отводит тепло. При засаливании традиционного круга температура в зоне резания мгновенно превышает критические значения, выбывая структурные изменения (вторичная закалка или отпуск) и микротрещины.
3. Низкая производительность: Постоянная необходимость правки традиционного круга снижает коэффициент технического использования (ОЕЕ) дорогостоящего станка ЧПУ.

Эльбор / КНБ (кубический нитрид бора) уступает по твердости только алмазу, но обладает главным преимуществом: он абсолютно инертен к углероду и железу при высоких температурах.

5 критических вопросов перед запросом коммерческого предложения

Чтобы инженеры-технологи правильно подобрали эльборовый круг или правящий ролик для станка STRATOS, Gleason или Klingelnberg, необходимо согласовать следующие вводные данные:

• 1. Точная модель станка и характеристики шпинделя:
  Круглошлифовальный станок для валов (SCHAUDT STRATOS), зубошлифовальный полуавтомат (Gleason / Reishauer) или заточной центр (Walter) имеют разные предельные обороты (об/мин), жесткость и рабочую скорость резания (V_c в м/с).
• 2. Какая конкретно операция выполняется?
  Шлифование эвольвентного профиля зуба? Шлифование шейки и торца вала? Шлифование шлицев? Или требуется алмазный ролик для профилирования основного круга?
• 3. Какая маркировка нанесена на текущий круг?
  Обозначение вида 1A1 400x25x127 B126 V180 содержат исчерпывающие данные о форме профиля, габаритах (D x T x H), зернистости эльбора и концентрации. Фотография шильдика или чертеж круга ускоряют подбор в разы.
• 4. Марка обрабатываемого материала и твердость по HRC:
  Марка стали определяет тип микрокристаллического эльбора. Цементируемые стали (20ХН3А, 18ХГТ, 20Х2Н4А, 8620H) с твердостью 58–62 HRC требуют иной связки, чем быстрорежущие стали или твердый сплав.
• 5. Требуемая шероховатость и режим охлаждения:
  Значения R_a и R_z задают зернистость. Если на станке применяется масляное охлаждение (масло СОЖ) под высоким давлением, подбирается структура с открытой пористостью.

Алмаз или Эльбор (КНБ)? Карта принятия решений

Типичная ошибка при заказе инструмента — руководствоваться принципом «алмаз тверже, значит возьмем его». В металлообработке неверный выбор абразива приводит к разрушению связки за считанные минуты.

Критерий выбора абразивного материала:

Какой материал подлежит шлифованию?

• Стали и ферромагнитные сплавы (Закаленная сталь >50 HRC, цементированная сталь):
  • → Применять ЭЛЬБОР / КНБ (CBN)
  • Керамическая связка (для зубошлифования, валов и серийного производства)
  • Органическая связка (для заточки и финишных операций)
• Твердые сплавы, керамика, композиты (ВК6, ВК8, Т15К6, PCD):
  • → Применять АЛМАЗ (Sintetic Diamond)
  • Органическая / Смоляная связка (для заточки инструмента)
  • Металлическая / Гальваническая связка (для правящих роликов и фасонного профилирования)

Рекомендуемые решения для зубо- и круглошлифования валов и шестерен

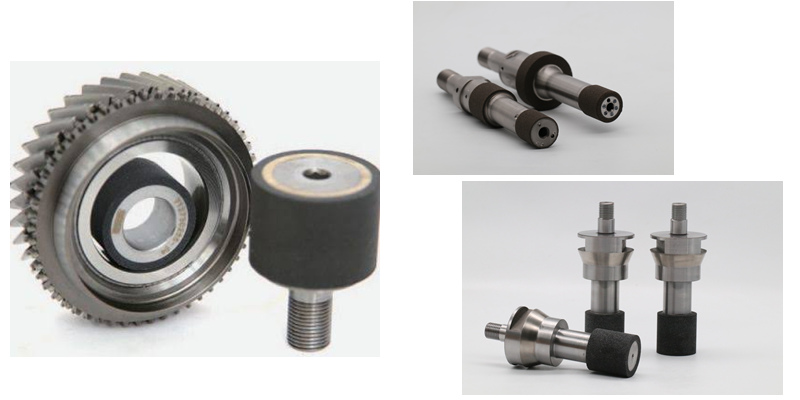

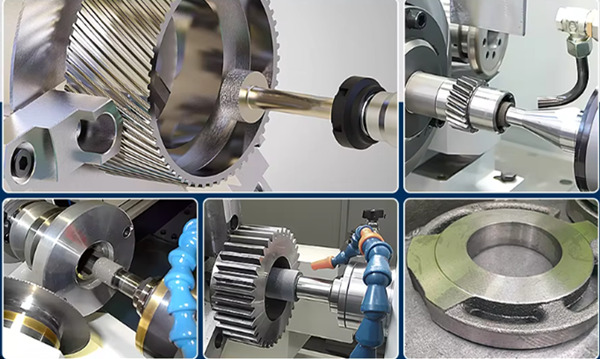

1. Эльборовые круги на керамической связке (Vitrified CBN Wheels)

Оптимальный стандарт для зубошлифования и обработки валов трансмиссий на станках ЧПУ high-end класса.

• Преимущества: Контролируемая микропористость структуры. Керамическая связка обеспечивает свободный доступ СОЖ в зону резания, эффективное смазывание и мгновенный вынос микростружки.
• Возможность правки: Круги поддаются высокоточной правке и профилированию прямо в рабочей зоне станка алмазным роликом.
• Область применения: Шестерни коробок передач, валы-шестерни, бортовые редукторы.

2. Эльборовые и алмазные круги на органической (бакелитовой) связке

Применяются в операциях заточки режущего инструмента, а также там, где требуется минимальное усилие резания и высокая гладкость поверхности.

• Преимущества: Депфирующие свойства органической смолы гасят микровибрации, предотвращая выкрашивание кромок.
• Область применения: Заточка червячных фрез для нарезания шестерен, протяжек, долбяков.

3. Алмазные правящие ролики и диски (Diamond Dressing Rolls)

Инструмент для формирования и поддержания точного профиля основного эльборового или электрокорундового круга.

• Преимущества: Переносят сложный эвольвентный профиль на шлифовальный круг с точностью до долей микрона.
• Область применения: Встроенные узлы правки на станках Schaudt, Gleason, Reishauer, Studer.

Опыт применения в цеху: Стабилизация линии шлифования первичных валов

Крупный завод по производству трансмиссий для грузовой техники столкнулся с проблемой нестабильного качества при шлифовании посадочных шеек первичного вала на круглошлифовальном станке ЧПУ.

Исходная проблема в производстве

• Нестабильность размеров: Через каждые 8–10 деталей оператор был вынужден вносить подналадку в стойку ЧПУ из-за износа традиционного электрокорундового круга.
• Высокий расход инструмента: Частая правка алмазным карандашом выводила круг из строя за 3–4 смены.
• Брак по прижогам: В летний период при нагреве СОЖ до 4% деталей браковалось ОТК из-за шлифовальных прижогов (контроль травлением).

Внедренное решение

Вместо традиционного круга был подработан и внедрен **высокопористый эльборовый круг на керамической связке (КНБ)**, рассчитанный на окружную скорость шпинделя 60 м/с.

Результаты через 90 дней работы

• Увеличение стойкости между правками: Период между правками вырос с 10 деталей до 180 деталей.
• Сокращение штучного времени: За счет устранения промежуточных правок время цикла обработки вала снизилось на 22%.
• Полное отсутствие прижогов: Брак по структурным изменениям металла полностью ликвидирован.
• Экономический эффект: Один эльборовый круг отработал в линии более 6 месяцев, многократно перекрыв разницу в начальной стоимости.

Часто задаваемые вопросы (FAQ) по эльборовым кругам и станкам STRATOS

1. В чем главное отличие алмазного круга от эльборового (КНБ)?

Алмаз состоит из чистого углерода и идеально подходит для обработки нежелезных материалов (твердый сплав, керамика). Эльбор (КНБ, кубический нитрид бора) разработан специально для закаленных сталей, так как не вступает в химическую реакцию с железом при высоких температурах.

2. Можно ли использовать алмазный круг для шлифования закаленной шестерни из стали?

Не рекомендуется. При температуре свыше 600°C углерод алмаза активно растворяется в железе, что приводит к мгновенному износу инструмента. Для закаленных сталей всегда применяют эльбор (КНБ).

3. Что означает "керамическая связка" для кругов из КНБ?

Это значит, что зёрна эльбора удержаны стеклокерамической матрицей, спеченной при высокой температуре. Керамическая связка позволяет формировать контролируемую пористость для эффективного охлаждения и выноса стружки, что делает её идеальной для шлифования зубьев и валов.

4. Можно ли править эльборовый круг на керамической связке прямо на станке?

Да. Эльборовые круги на керамической связке поддаются правке и профилированию непосредственно в рабочем пространстве станка с помощью алмазных правящих роликов или дисков.

Нужна помощь в подборе инструмента для станка STRATOS?

Если вашему производству требуется эльборовый (КНБ) круг, алмазный диск или правящий ролик под конкретную операцию шлифования валов или шестерен, вам не нужно подбирать параметры наугад.

Для получения технико-коммерческого расчета отправите инженерам нашего сервисного центра:

• Четкое фото маркировки текущего круга или шильдика оборудования.
• Чертеж или габариты (Диаметр × Ширина × Посадочное отверстие).
• Модель станка и марку обрабатываемой стали (HRC).

Наши технологи проанализируют задачу и подготовят технический паспорт и расчёт в течение 24–48 часов.
