Для производителей автокомпонентов (Tier 2/Tier 3) и предприятий прецизионной металлообработки шлифование длинных и тяжелых валов представляет собой серьезную технологическую проблему. Жесткие допуски (на уровне микрон) и необходимость снижения штучного времени заставляют технологов искать современные абразивные решения.

Круглое шлифование вал-шестерни (Gear spindle shaft) больших габаритов неизбежно сопряжено с рисками: вибрации на длинных вылетах, быстрый износ традиционных кругов, появление тепловых прижогов на поверхности детали и частые простои оборудования для правки круга.

Чтобы решить эти задачи, мы предлагаем технологию применения эльборовых (CBN) кругов на керамической связке. В этой статье мы подробно разберем, как комбинация наших прецизионных CBN кругов и передового шлифовального станка STUDER S242 выводит эффективность производства на новый уровень.

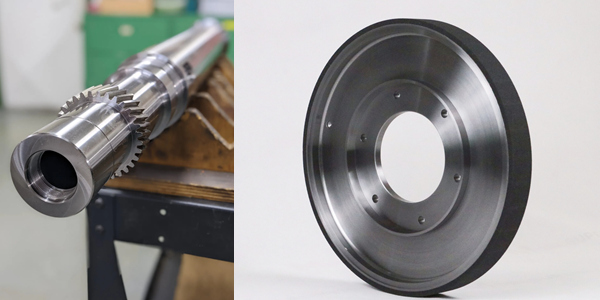

1. Технологическая задача шлифования вал-шестерни

Механическая обработка деталей трансмиссии не прощает ошибок. В нашем практическом кейсе рассматриваются следующие исходные данные:

• Тип детали: Вал-шестерня (шпиндельный вал).
• Критические габариты: Ø180 мм × 800 мм (большое отношение длины к диаметру).
• Сфера применения: Автомобилестроение, тяжелое машиностроение, производство редукторов.

Шлифование длинных валов (до 800 мм) требует идеальной размерной стабильности. Минимальная температурная деформация или износ зерна во время прохода могут привести к браку дорогостоящей заготовки. Именно здесь стабильность профиля керамического эльбора (CBN) становится критическим преимуществом.

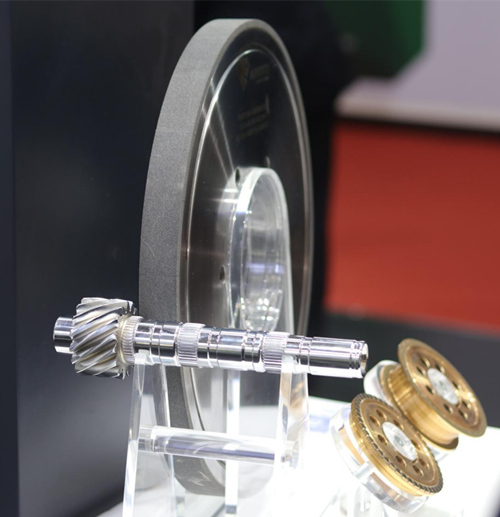

2. CBN круги на керамической связке Идеальная совместимость со станком STUDER S242

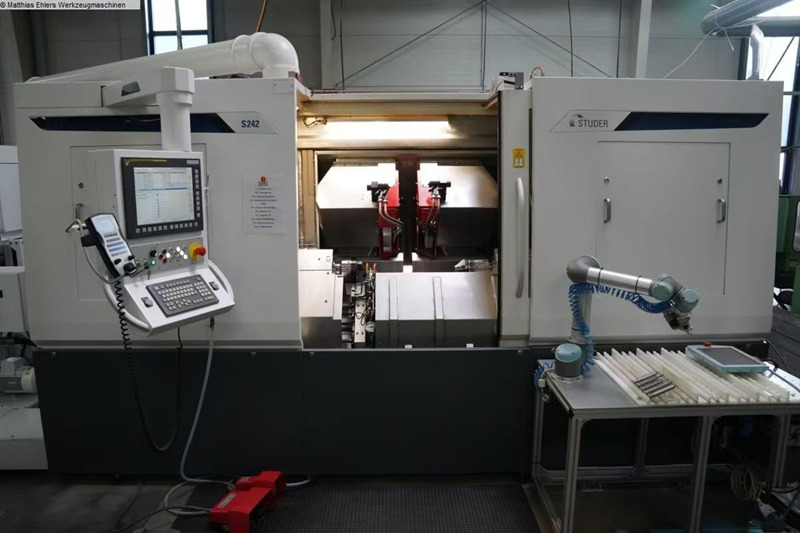

Максимальный потенциал высокопроизводительных эльборовых кругов может быть раскрыт только на соответствующем оборудовании. Наши CBN круги разработаны специально для станков класса STUDER.

• Высокая жесткость системы: База станка STUDER S242 гасит вибрации, что жизненно важно при обработке деталей диаметром 180 мм.
• Высокоскоростной шпиндель: Станок поддерживает рабочую скорость (V) до 60 м/с — оптимальный режим для керамической связки.
• Серийное производство: Максимальный ROI (окупаемость) достигается за счет инструмента с ультранизким износом.

 Оптимизировано для высокоточных круглошлифовальных станков: STUDER, TOYODA, JUNKER.

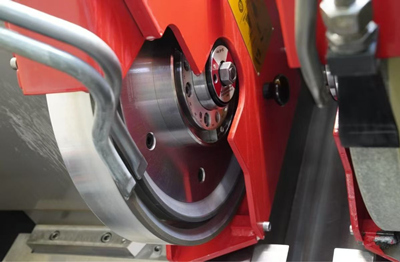

3. Технические параметры: Режимы резания и характеристики кругов

Для достижения идеальной геометрии вала Ø180×800 мм мы применяем комбинированную стратегию шлифования. Ниже приведены спецификации инструмента:

3.1. Основной круг (Чистовая и высокоэффективная обработка)

Эльбор на керамической связке (Vitrified bond CBN)

• Размер: D400 × T30 × H127
• Спецификация: B126 C200 (Сверхвысокая концентрация зерна)
• Рабочая скорость (V): 60 м/с

3.2. Вспомогательные круги (Черновая обработка и профилирование)

Эльбор на органической связке (Resin bond CBN)

• Круг 1: D400 × T50 × W8 × X10 — B126 C100
• Круг 2: D350 × T50 × W5 × X10 — B126 C100
• Рабочая скорость (V): 45 м/с

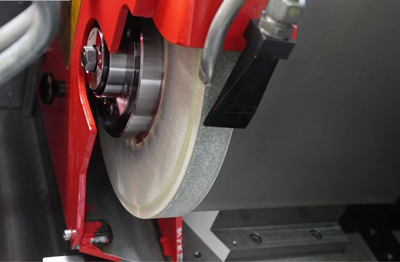

4. Стратегия шлифования: Комбинация Керамики и Органики

Для инженеров-технологов главный секрет данной технологии заключается в комбинированном использовании двух типов связок:

• Керамический CBN круг (60 м/с): Естественная пористость керамической связки обеспечивает превосходное проникновение СОЖ. Это гарантирует «холодное резание» без прижогов и нанометрическую точность шероховатости поверхности.
• Органические CBN круги (45 м/с): Используются как вспомогательный инструмент для интенсивного съема припуска, шлифовки уступов или сложных профилей. Упругость органической связки отлично демпфирует вибрации на этих этапах.

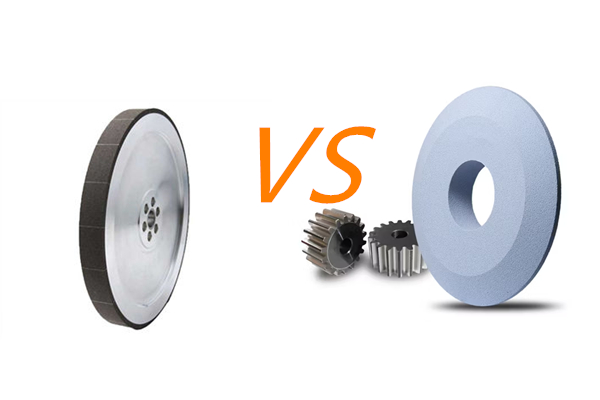

5. Сравнение: Керамический CBN против традиционных абразивов

Если на вашем производстве все еще применяются круги из электрокорунда (Al2O3) для обработки валов Ø180 мм, ознакомьтесь с технико-экономическим сравнением:

6. CBN круги на керамической связке Реальные результаты на производстве

После внедрения нашей технологии шлифования на станках STUDER предприятия отмечают следующие улучшения:

1. Сокращение штучного времени: За счет рабочей скорости 60 м/с и минимизации циклов правки.
2. Повышение точности: Керамический эльбор сохраняет геометрию по всей 800-миллиметровой длине оси.
3. Снижение уровня брака: Полное отсутствие термических повреждений (прижогов) сохраняет металлургическую структуру вал-шестерни.

 Итог: Радикальное повышение производительности и снижение себестоимости детали (Cost per part).


CBN круги на керамической связке Смежные применения

Преимущества наших высокоточных CBN кругов актуальны не только для вал-шестерней. Технология успешно применяется для шлифовки:

• Карданных валов и осей трансмиссии
• Коленчатых валов (Crankshafts)
• Распределительных валов (Camshafts)
• Шпинделей фрезерных и токарных станков с ЧПУ

Готовы оптимизировать процесс шлифования?

Если на вашем производстве установлены станки STUDER, TOYODA или аналогичные, и вы сталкиваетесь с «узкими местами» при шлифовке закаленных сталей — пора переходить на современный абразивный инструмент.
