Если вы хоть раз пробовали фрезеровать или точить чистую медь (например, распространенные марки М1, М2 или электротехническую C1100) обычными твердосплавными фрезами или пластинами, то наверняка знакомы с этой проблемой. Вроде бы металл мягкий, это не закаленная сталь и не титан, но станок буквально «захлебывается». Медь тянется, липнет к режущей кромке, ломает тонкий инструмент и превращает процесс получения качественной поверхности в бесконечную борьбу.

Почему так происходит? Дело в уникальных физических свойствах меди. Она пластична, обладает колоссальной теплопроводностью и склонна к холодной сварке под давлением. В этой статье мы подробно разберем, почему традиционный твердый сплав (карбид вольфрама) на меди работает на пределе своих возможностей, и почему переход на алмазные инструменты — PCD (поликристаллический алмаз) и MCD (монокристаллический алмаз) — это не роскошь, а прагматичный расчет, который экономит миллионы на крупном производстве.

Что происходит с твердосплавным инструментом при обработке меди?

Многие технологи по старинке используют для меди качественный твердый сплав с острыми кромками и специальными покрытиями (например, DLC). На коротких дистанциях или штучных деталях это работает. Но как только дело доходит до серии, начинаются проблемы.

Образование нароста на режущей кромке

Медь чрезвычайно склонна к адгезии. Под воздействием высокой температуры и давления в зоне резания микроскопические частицы меди буквально привариваются к передней поверхности твердосплавного инструмента.

Образуется так называемый нарост (BUE — built-up edge). Этот нарост периодически скалывается вместе с микрочастицами самого твердого сплава. Как результат:

• - Геометрия инструмента мгновенно плывет.
• - Режущая кромка тупится, инструмент начинает не резать, а «давить» и «зализывать» материал.
• - На детали появляются заусенцы, шероховатость резко ухудшается, а размеры уходят из допуска.

Ускоренный абразивный и адгезионный износ

Несмотря на то, что медь мягче стали, она вызывает специфический износ инструмента. Из-за высокой теплопроводности меди тепло не уходит со стружкой, а концентрируется на режущей кромке. Твердый сплав перегревается, кобальтовая связка размягчается, и происходит быстрое выкрашивание кромки.

Рост затрат на инструмент и обслуживание

Когда инструмент изнашивается каждые пару часов, производство сталкивается со скрытыми расходами:

1. Постоянная переналадка: оператор вынужден останавливать станок, менять пластину или фрезу, заново привязывать инструмент.
2. Простой оборудования: пока станок стоит, вы теряете деньги.
3. Высокий процент брака: переходные детали между сменами инструмента часто уходят в отходы из-за разброса размеров.

Почему PCD является стандартом для высокопроизводительной обработки меди

Если вам нужна стабильная массовая обработка деталей из меди и ее сплавов (латунь, бронза) с высокой производительностью, ваш выбор — PCD (поликристаллический алмаз).

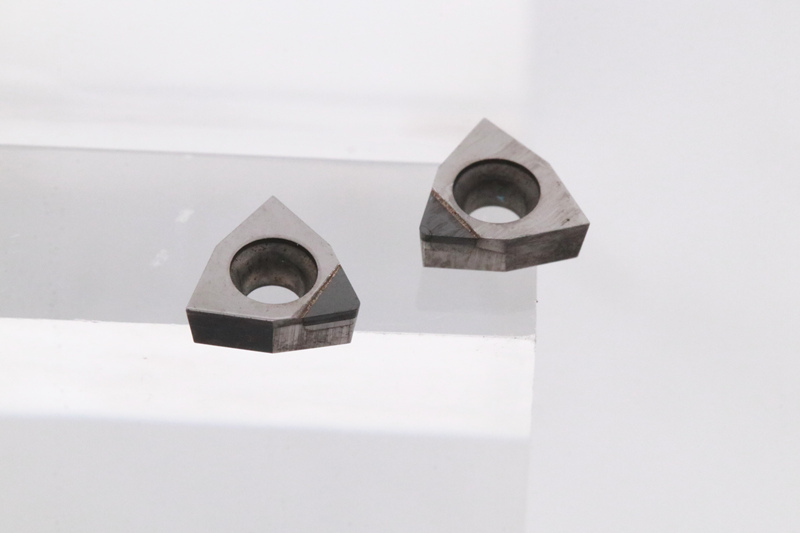

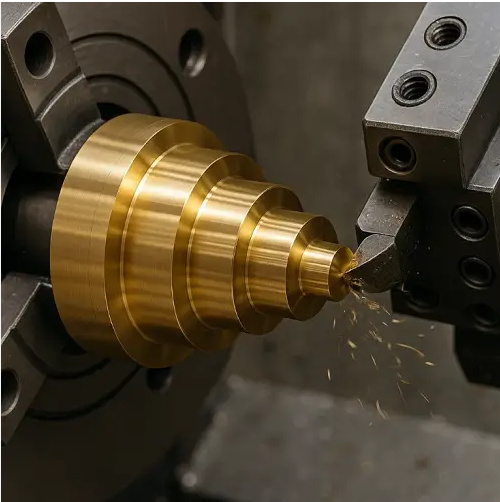

Что такое PCD-инструмент

PCD получают путем спекания мелких зерен синтетического алмаза с металлическим кобальтовым катализатором при сверхвысоком давлении и температуре. Получается композит, который сочетает в себе твердость алмаза с относительной прочностью металлической подложки.

Увеличение стойкости инструмента в 10–50 раз

В отличие от твердого сплава, алмаз химически инертен ко многим цветным металлам . Он практически не изнашивается при контакте с медью. На практике это дает колоссальный прирост ресурса.

Сравнение базовых эксплуатационных параметров:

Минимальное налипание меди

У алмаза рекордно низкий коэффициент трения по меди. Стружка буквально соскальзывает по передней поверхности инструмента, не задерживаясь ни на секунду. Нет трения — нет перегрева — нет нароста на кромке. Процесс резания становится стабильным и предсказуемым.

Стабильность размеров в серийном производстве

Поскольку износ кромки PCD происходит крайне медленно, вы можете запустить деталь в серию и быть уверены, что 1000-я и 10 000-я детали будут иметь абсолютно одинаковые геометрические параметры. Это критически важно для таких изделий, как:

• Электротехнические медные шины.
• Сильноточные контакты и разъемы.
• Радиаторы систем охлаждения электроники.
• Компоненты автомобильной электрики.

Когда стоит использовать MCD вместо PCD

PCD отлично подходит для удаления больших объемов материала на высоких скоростях. Но у него есть одна особенность — зернистая структура. Поскольку PCD состоит из отдельных спеченных кристаллов, его режущую кромку физически невозможно заточить идеально остро: на микроуровне она всегда будет иметь едва заметную «пилу» из-за стыков зерен.

Если ваша задача — получить не просто точную деталь, а идеальную поверхность без микродефектов, на сцену выходит MCD (монокристаллический алмаз).

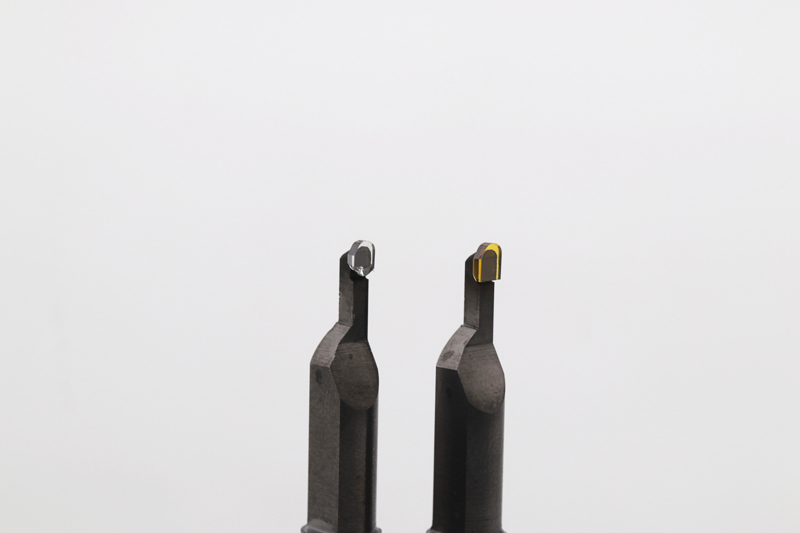

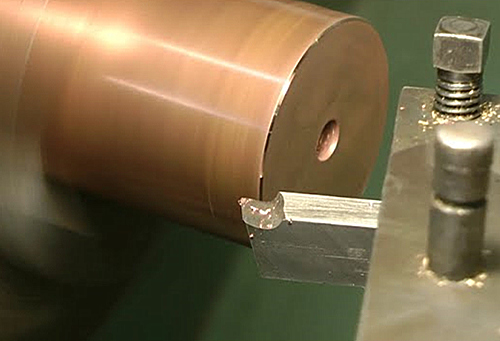

Что такое MCD

MCD — это искусственно выращенный единый кристалл алмаза без каких-либо границ зерен и металлической связки. Это абсолютно однородная структура.

Ультраострая режущая кромка

Благодаря отсутствию зернистости, кромку MCD можно заточить до атомарной остроты. Радиус округления режущей кромки у таких инструментов составляет менее 1 мкм (часто измеряется нанометрами).

Что это дает?

• Инструмент не сминает и не деформирует тончайшие слои меди при срезании.
• Усилия резания падают до минимума.
• Возможность осуществлять ультратонкое микроточение и микрофрезерование с толщиной стружки в доли микрона.

Получение зеркальной поверхности напрямую после обработки

Основная фишка MCD — способность давать шероховатость поверхности на уровне Ra < 0.01 мкм.

Это так называемое «оптическое зеркало». После прохода фрезой или резцом из MCD деталь блестит так, будто ее несколько часов полировали вручную войлоком и пастами. Но в отличие от ручной полировки, которая неизбежно «заваливает» углы и нарушает точную геометрию, MCD сохраняет идеальные плоскости и строгие углы детали. Вы полностью исключаете из техпроцесса долгую, грязную и дорогую стадию финишной полировки.

Какие отрасли чаще всего используют MCD

• Лазерная оптика: изготовление медных зеркал для мощных CO2-лазеров.
• Полупроводниковая промышленность: подложки, пресс-формы для микросхем.
• Аэрокосмическая отрасль: высокоточные волноводы, гироскопы.
• Сверхвысокочастотная (СВЧ) электроника: корпуса резонаторов, делители мощности, где шероховатость стенок напрямую влияет на потери сигнала.

PCD или MCD: что выбрать для обработки меди?

Для выбора оптимального инструмента можно руководствоваться простой логикой: PCD — для скорости, объема и ресурса; MCD — для безупречной точности и зеркального блеска.

Таблица выбора инструмента в зависимости от технологической задачи:

Экономический эффект от перехода на PCD и MCD

Часто руководители производств и закупщики отказываются от алмазного инструмента, глядя на его первоначальную стоимость. Да, фреза или пластина из PCD может стоить в 5–10 раз дороже качественного твердосплавного аналога. Но давайте посчитаем реальную экономику процесса.

Кейс-симуляция: Производство медных электротехнических шин

Предположим, ваше предприятие выпускает серийную продукцию — медные контакты со сложным профилем. Месячный объем — 10 000 деталей.

Вариант А: Работаем твердым сплавом (Carbide)

• Ресурс одной фрезы: в среднем 150 деталей (после чего износ кромки приводит к заусенцам и уходу размеров).
• Расход инструмента на программу: 10000 / 150 = 67 фрез в месяц.
• Стоимость одной качественной твердосплавной фрезы: $30.
• Прямые затраты на инструмент: $2010 в месяц.
• Скрытые потери: оператор меняет инструмент 67 раз за месяц. С учетом остановки станка, замены, привязки и проверки первой детали уходит около 10–15 минут на каждую смену. Итого: около 11–16 часов простоя оборудования в месяц, когда станок не производит детали, а оператор занят обслуживанием.

Вариант Б: Переходим на инструмент из PCD

• Ресурс одной PCD фрезы на меди: минимум 3 000 деталей.
• Расход инструмента на программу: 10000 / 3000 = 3.3 фрезы (фактически закупаем 4 штуки).
• Стоимость одной PCD фрезы: $150 (в 5 раз дороже твердого сплава).
• Прямые затраты на инструмент: $600 в месяц.
• Скрытые потери: всего 3–4 смены инструмента за месяц. Общее время простоя — менее 1 часа.

Итог сравнения:

1. Чистая экономия на закупке инструмента: $1410 в месяц ($2010 против $600). Алмаз полностью окупил свою высокую начальную стоимость.
2. Экономия времени: вы получили более 10 часов дополнительного машинного времени, за которое станок успеет выпустить дополнительную продукцию.
3. Стабильность качества: процент брака снизился практически до нуля, так как исключен фактор износа инструмента посреди цикла обработки детали.

Реальный пример из практики: Фрезерование медных теплообменников

Давайте рассмотрим реальный пример внедрения PCD-инструмента на одном из предприятий, выпускающем системы охлаждения для силовой электроники.

• Материал: Бескислородная медь C10100 (высокая пластичность, очень тяжелая в обработке).
• Операция: Фрезерование глубоких и тонких микроканалов для отвода тепла.
• Исходное состояние: Обработка велась цельными твердосплавными микрофрезами диаметром 1.5 мм.
• Проблемы:
  1. Инструмент «забивался» вязкой стружкой уже через 80–100 деталей, происходил перегрев и поломка фрезы прямо в заготовке. Вытащить сломанный инструмент из глубокого паза без повреждения детали невозможно — деталь уходила в брак.
  2. На краях ребер пазов образовывались заусенцы, которые приходилось удалять вручную под микроскопом.
• Решение: Разработка и внедрение концевой фрезы с напаянными режущими элементами из PCD. Оптимизированы режимы резания: скорость резания ($V_c$) увеличена со 120 м/мин до 600 м/мин, подача на зуб ($f_z$) скорректирована для более легкого стружкоотделения.
• Результаты внедрения:
  • Ресурс инструмента вырос до 2500+ деталей без единой поломки.
  • Полностью исчезли заусенцы. Процесс ручной доводки и зачистки под микроскопом ликвидирован.
  • Время обработки одной детали сократилось на 40% за счет увеличения скорости резания.

FAQ: алмазный инструмент для меди

1. Каков реальный ресурс PCD-инструмента при обработке меди?

В среднем ресурс PCD инструмента при обработке меди превосходит показатели твердосплавного инструмента в 10–50 раз [1]. Конкретная цифра зависит от марки меди (чистая медь изнашивает инструмент быстрее из-за вязкости, латунь и бронза — медленнее), жесткости оборудования, наличия качественной СОЖ и правильно подобранных режимов резания.

2. Обязательно ли использовать СОЖ (смазочно-охлаждающую жидкость) при обработке меди алмазом?

Для PCD использование СОЖ крайне желательно. Хотя алмаз не боится налипания так, как твердый сплав, охлаждение помогает эффективно эвакуировать длинную вязкую стружку из зоны резания. При обработке MCD (особенно при получении зеркальных поверхностей) часто используют масляный туман (MQL) или легкие керосиновые фракции для обеспечения идеального скольжения стружки по передней поверхности инструмента.

3. Можно ли обрабатывать медь обычным алмазным инструментом, или нужны специальные сплавы?

Для меди подходят стандартные марки PCD средней и мелкой зернистости [1]. Мелкое зерно позволяет получить более острую кромку и лучшую чистоту поверхности, крупное зерно — обладает чуть большей износостойкостью на черновых операциях с прерывистым резанием. Для финиша всегда выбирают MCD.

4. В чем разница между PCD и MCD простыми словами?

PCD — это «алмазный асфальт» (множество мелких кристаллов, спеченных вместе). Он прочный, отлично подходит для тяжелых работ и высокой производительности [1]. MCD — это «одиночный крупный бриллиант». Он хрупкий на удар, но его можно заточить до состояния идеальной бритвы для получения безупречного блеска без последующей полировки.

5. Подходят ли PCD и MCD для обработки других сплавов меди — латуни и бронзы?

Да, они работают на этих материалах великолепно. Более того, при обработке латуни ресурс PCD-инструмента может быть еще выше, поскольку латунь менее вязкая и стружка отделяется легче. Однако будьте осторожны со сплавами, содержащими большой процент абразивных включений (например, некоторые марки кремнистой или алюминиевой бронзы) — на них износ PCD будет происходить быстрее, хотя все равно медленнее, чем на твердом сплаве.

Краткие выводы для инженеров и технологов

• PCD увеличивает ресурс инструмента до 50 раз: Исключает образование нароста на режущей кромке и снижает стоимость обработки одной детали.
• MCD обеспечивает зеркальную поверхность Ra < 0.01 мкм: Позволяет полностью отказаться от последующей полировки заготовок.
• Идеальное решение для серийного производства: Отлично подходит для высокоточной обработки меди (C1100, C101), латуни, бронзы и бериллиевой бронзы.
• Совокупная стоимость владения (TCO): Высокая первоначальная стоимость алмазного инструмента полностью компенсируется сокращением времени простоя и отсутствием брака.
