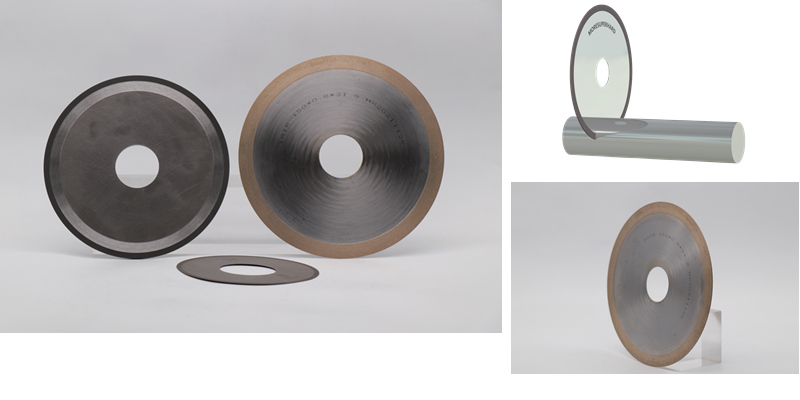

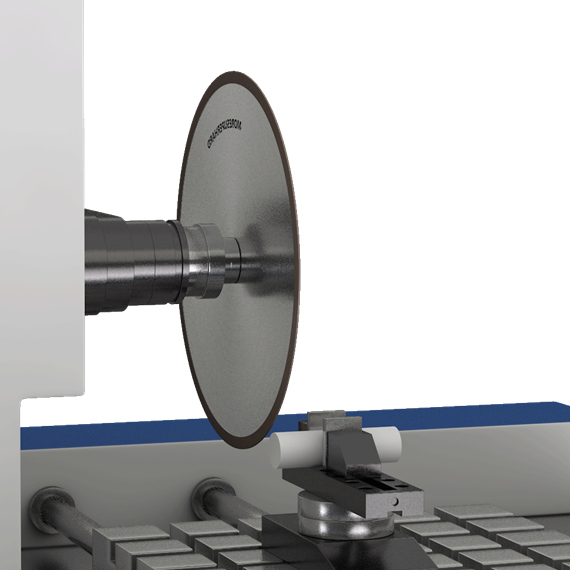

Прецизионный алмазный отрезной диск (техническое обозначение согласно классификации — алмазный отрезной круг 1A1R) представляет собой суперабразивный инструмент, предназначенный для выполнения точной резки, пазования и разделения заготовок из высокотвердых и хрупких материалов. В отличие от стандартных абразивных кругов, данный диск содержит синтетические алмазные зерна контролируемой фракции и однородности, закрепленные в матрице органической, металлической или гальванической связки на прочном корпусе из закаленной стали.
Благодаря своей конструкции этот инструмент незаменим для обработки сложных и труднообрабатываемых материалов, таких как:
.jpg)

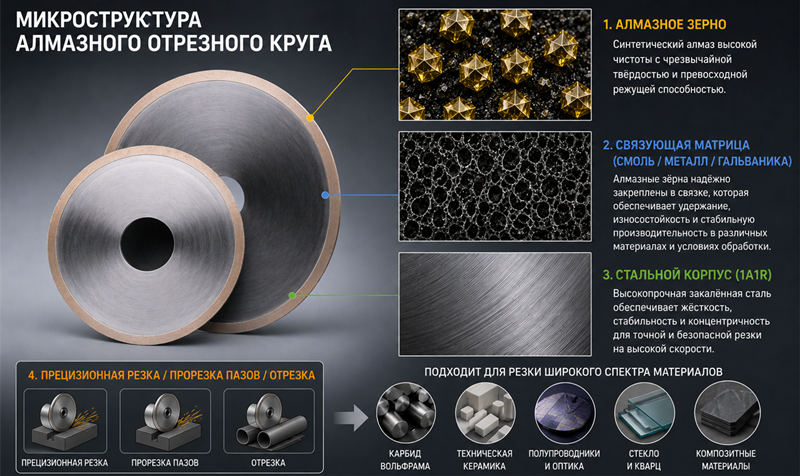

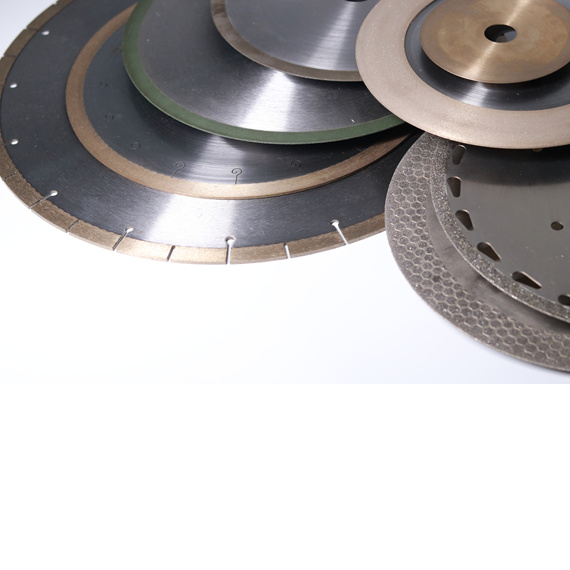

Тип связки (матрицы) определяет производительность съема материала и интенсивность износа диска в условиях непрерывного промышленного цикла.Основные разновидности алмазных отрезных дисков по типу связки:

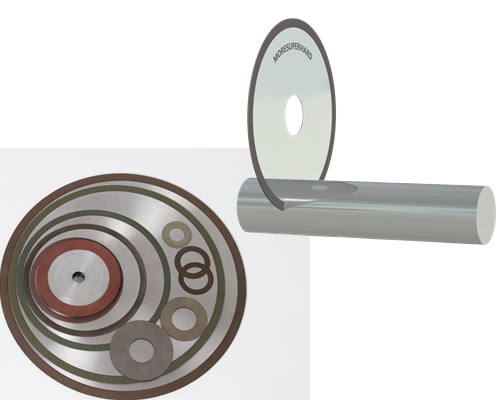

Алмазные отрезные диски на органической связке (Resin Bond / бакелитовая связка) изготавливаются на основе полимерных смол со специальными наполнителями.
Алмазные отрезные диски на металлической связке (Metal Bond) производятся методом порошковой металлургии с использованием сплавов на основе меди, бронзы или кобальта.

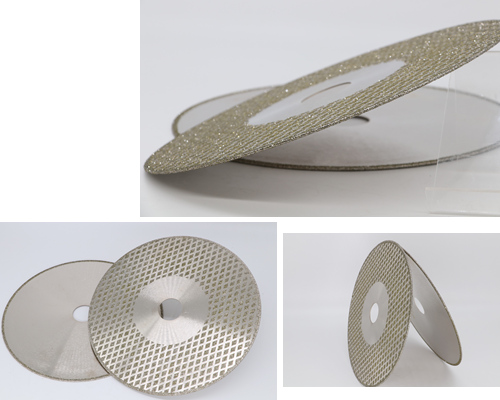

Инструмент на гальванической связке (Electroplated) характеризуется одним плотным слоем алмазов, закрепленных на стальном корпусе методом электролитического осаждения никеля.
В случаях, когда стоимость заготовки высока или чертеж детали требует жестких допусков, толщина алмазного отрезного диска становится ключевым фактором успеха.

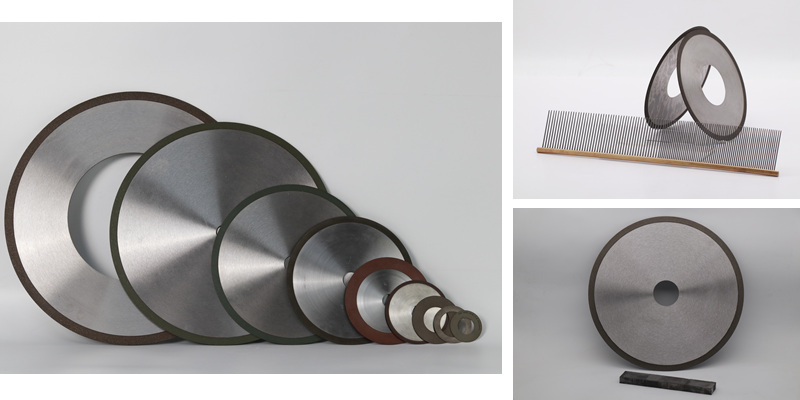

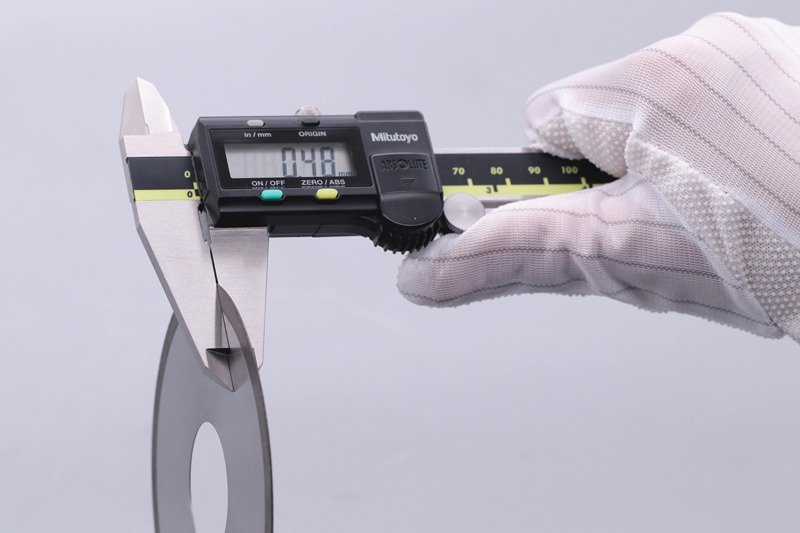

Использование дисков с уменьшенной толщиной (доступны в диапазоне от 0.3 мм до 1.0 мм) обеспечивает значительные преимущества на производстве:

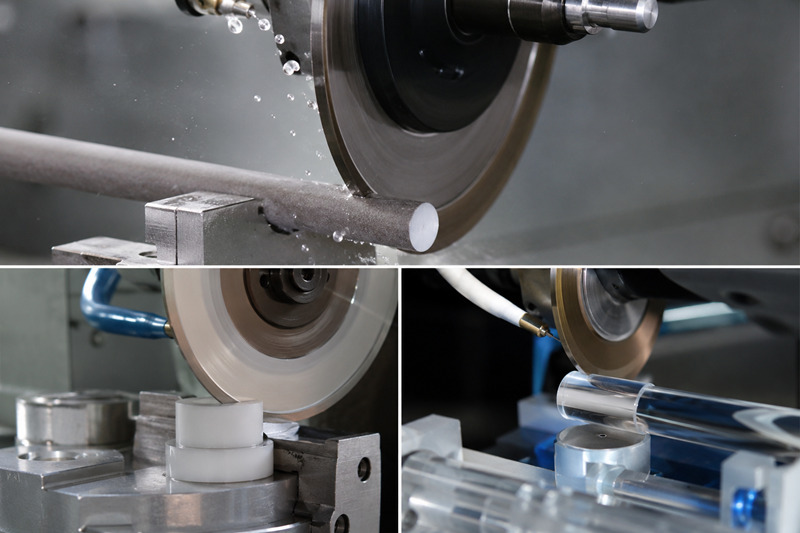

Производитель металлорежущего инструмента сталкивался с высоким уровнем брака при резке стержней из карбида вольфрама (HRA 91.5) стандартными абразивными кругами. Наблюдались сильные сколы на торцах заготовок, а ресурс одного круга не превышал 40 резов, что вызывало частые остановки оборудования для замены инструмента.
Прежняя технология: Стандартный абразив ──► Сколы на торцах ──► Потери материала (12%) Новая технология: Диск 1A1R на органике ──► Чистый стабильный рез ──► Потери материала (<1%)
Специалисты разработали и поставили прецизионный алмазный отрезной диск на органической связке (форма 1A1R) с повышенной концентрацией алмазного зерна фракции D91 и корпусом из стали с улучшенной термостабильностью.
Поставленная спецификация: 1A1R - 150 мм x 1.0 мм x 32 мм
Для раскроя и подрезки заготовок из карбида вольфрама настоятельно рекомендуется использовать алмазные диски на органической связке. Свойства полимерной матрицы обеспечивают контролируемый износ («самозатачивание») с постоянным выходом новых острых зерен алмаза, предотвращая замыливание инструмента.
Разница заключается в жесткости основы, прочности удержания алмазного зерна и теплофизических свойствах матрицы.
| Критерий выбора | Органическая связка | Металлическая связка |
|---|---|---|
| Скорость и агрессивность реза | Очень высокая (быстрый рез) | Умеренная (контролируемый рез) |
| Ресурс (срок службы) | Средний | Очень высокий (минимальный износ связки) |
| Качество обработанной поверхности | Отличное (за счет демпфирования вибраций) | Хорошее (высокая жесткость инструмента) |
| Рекомендуемые материалы | Карбид вольфрама, PCD, твердые стали | Стекло, кварц, керамика, полупроводники |
| Проблемы при обычной резке | Решения с использованием прецизионного алмазного диска |
|---|---|
| Крупные заусенцы и сколы: Быстрый износ традиционного абразива заставляет инструмент не резать, а «давить» материал, вызывая выкрашивание кромок. | Экстремальная твердость и самозатачивание: Алмазные зерна долго сохраняют геометрию режущей кромки, удаляя материал микрошлифованием, что сводит образование сколов к минимуму. |
| Тепловые повреждения (микротрещины): Повышенное трение из-за засаливания диска генерирует избыточное тепло, нарушающее структуру материала детали. | Низкое усилие резания и эффективный теплоотвод: Диски выпускаются в ультратонком исполнении, что снижает трение в зоне реза и облегчает подачу СОЖ. |
| Низкая эффективность и частые простои: Уменьшение диаметра обычного круга по мере износа требует непрерывной подстройки глубины реза и параметров оборудования. | Стабильность размеров: Стальной корпус диска сохраняет постоянный наружный диаметр, что гарантирует стабильную и прогнозируемую скорость подачи. |
| Крайне малый ресурс инструмента: Ускоренный расход обычного абразива повышает прямые затраты на закупку расходных материалов. | Длительный срок службы: Специально разработанные металлургические составы связок надежно удерживают зерна алмаза, снижая себестоимость каждого реза. |
Алмазные отрезные диски разработаны специально для обработки высокотвердых, хрупких и абразивных материалов, включая карбид вольфрама (твердый сплав), техническую керамику (диоксид циркония, оксид алюминия, карбид кремния), оптическое стекло, кварц, полупроводниковый кремний и наполненные композиты.
Да. Из-за высокой твердости твердого сплава (обычно в пределах 88–92 HRA) для его качественной обработки требуются именно синтетические алмазы. Это гарантирует чистый рез без перегрева материала и деформации диска.
Срок службы зависит от обрабатываемого материала, типа связки, скорости подачи станка и наличия охлаждения. Диски на металлической связке служат значительно дольше, в то время как диски на органической связке режут быстрее и мягче при среднем ресурсе. Подача СОЖ способна увеличить общий ресурс диска до 50%.
