PCD Резцы, PCBN Резцы, CVD Резцы Шлифование

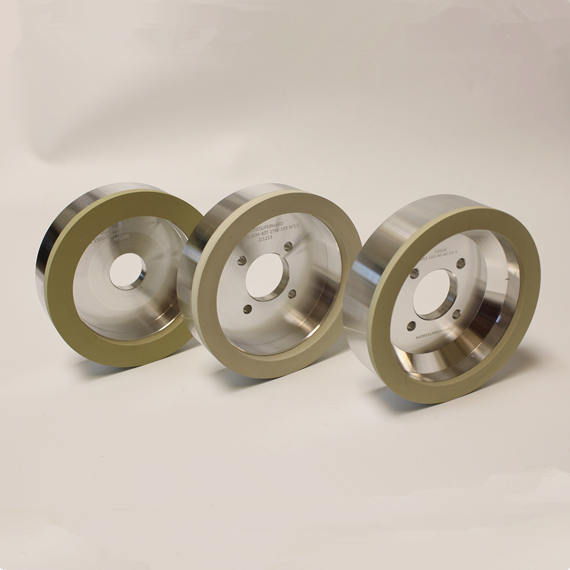

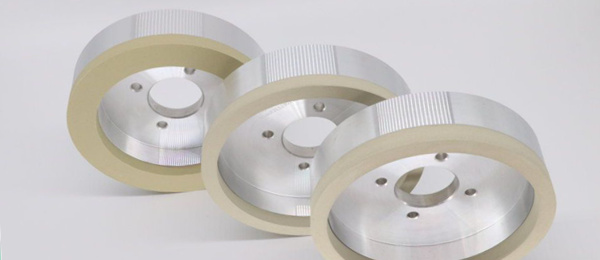

More SuperHard посвящает предложить эффективное и экономическое решение шлифования PCD и CBN режущими инструментами. Алмазный шлифовальный круг на керамической связке предназначен для шлифования PCD резцов, PCBN резцов, CVD резцов, MCD резцов, фрезерных резцов, развёртков, дрели, переточки и т.п.
Выбор размера зерна алмазного шлифовального круга на керамической связке:
► W40(500# D35) W28(D20)
Грубая шлифовка.
► W20 (800# -1000#, D20)
Грубая шлифовка.
► W10 (1500# D15A) W7 (2000# D15B)
Получистое шлифовка
► W5 (3000# D7) W3.5 (4000# D3)
Чистое шлифовка.
Спецификация, Чертёж, Кейс
| Тип |
D(мм) |
T (мм) |
H (мм) |
W (мм) |
X (мм) |
| 6A2 / 11A2 |
150 |
40 |
32 40 |
3 5 10 15 20 |
10 |
| 125 |
40 |
32 40 |
3 5 10 |
10 |
| 100 |
40 |
32 40 |
3 5 10 20 |
10 |
| Зернистость: 325/400, W40 (500#), W28 (600#), W20 (800#), W10 (1500#), W5 (3000#), W3 (5000#) |
Пример применения: PCD вставки шлифовальные остекленные Бонд Алмазный шлифовальны

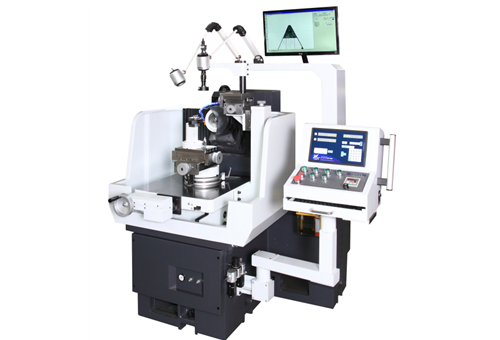

| Шлифовальный станок |
EWAG EasyGrind |
| Охлаждающая жидкость |
Emulsion |
| Изделие |
PCD insert (brazed, include carbide ) |
| Параметры Шлифования |
| Скорость подачи |
Vf = 2mm/min |
| Stock |
0.3mm |
| Cкорость резания |
Vc=15m/s |
| Преимущества |
1, 35%-экономия времени
2, 20% увеличение срока службы оборудования |
Подходящие шлифовальные станки PCD: COBORN,EWAG, Anca, FARMAN,MYTECH
Более подробную информацию о шлифовании PCD, пожалуйста, смотрите на нашем сайте:
http://pcdgrinding.cn/product/
