В современном нефтегазовом бурении время — это в буквальном смысле миллионы долларов. Особенно при бурении глубоких, горизонтальных и наклонно-направленных скважин, где экстремальные забойные условия подвергают испытанию каждый компонент КНБК (компоновки низа бурильной колонны). Здесь враг номер один — это непроизводительное время (НПВ / Downtime), вызванное преждевременным износом оборудования.
Традиционные системы металлических подшипников часто подвергаются катастрофическим отказам из-за абразивного износа, высоких температур и давления промывочной жидкости. Однако отрасль переживает радикальные изменения: алмазные подшипники (PCD) пришли на смену традиционным сплавам, став неуязвимым сердцем винтовых забойных двигателей (ВЗД / Mud Motors). В этой статье мы разберем, почему данная технология является ультимативным решением проблемы экстремального износа.

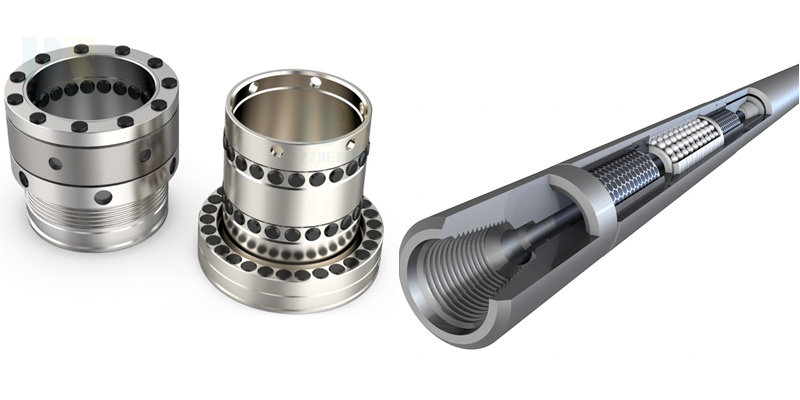

Чтобы понять их эффективность, необходимо взглянуть на конструкцию. Подшипники PCD (поликристаллический алмаз) — это не просто металлические детали. Они состоят из множества вставок из поликристаллических алмазов высокой плотности, которые методом высокотемпературной пайки (brazing) интегрируются в прочную металлическую матрицу, обычно из высокопрочной нержавеющей стали или карбида вольфрама.
Такая модульная архитектура сверхвысокой твердости создает композитный алмазный подшипник, способный бесперебойно работать в средах, где любой другой сплав разрушился бы за считанные часы.

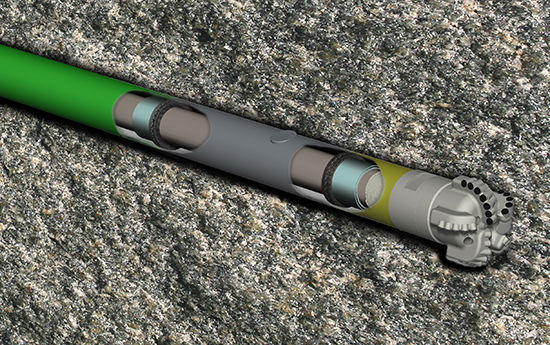

При бурении на нефть и газ ВЗД располагается в нижней части бурильной колонны. Приводимый в действие буровым раствором под высоким давлением, он отвечает за передачу вращения и мощности непосредственно на долото. Именно здесь подшипниковый узел ВЗД становится наиболее критичной деталью, выполняя две незаменимые функции:

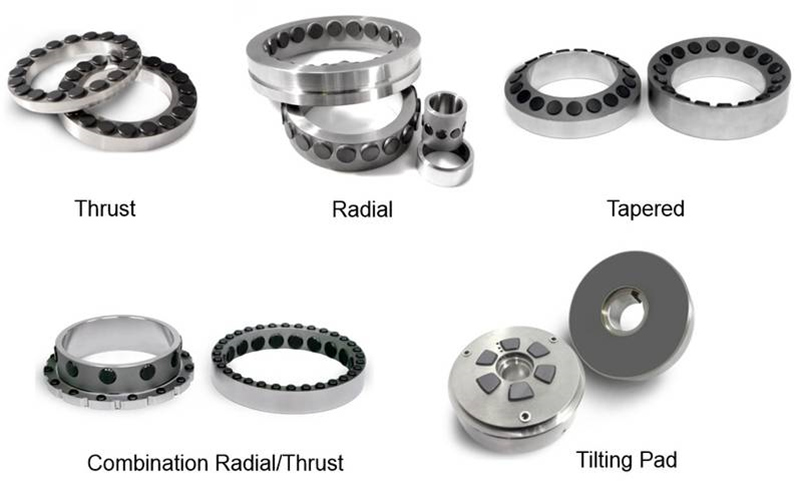

Во время наклонно-направленного бурения забойный двигатель выдерживает огромный вес колонны и силы реакции горной породы. Комплекты алмазных упорных подшипников, состоящие из десятков алмазных вставок PCD, легко поглощают эти колоссальные осевые нагрузки и выдерживают внезапные ударные нагрузки при бурении по твердым породам.
Вал вращается с высокими оборотами, подвергаясь постоянному воздействию бурового раствора, насыщенного песком и выбуренной породой (шламом). Подшипник PCD обеспечивает идеально стабильное вращение, сопротивляясь размыву и эрозионному износу, которые разрушили бы обычный подшипник.
Почему ведущие нефтесервисные компании модернизируют свои парки оборудования, внедряя алмазные подшипники? Ответ кроется в четырех столпах эффективности:

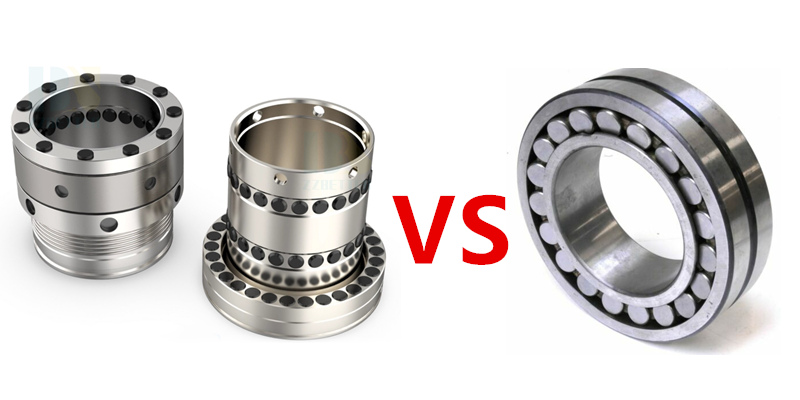

Инженеры не покупают просто технические характеристики, они покупают результаты. Рассмотрим сравнение на основе реальных промысловых данных, особенно для глубоких скважин и нетрадиционных коллекторов:
| Критерий эффективности | Традиционные металлические (Твердый сплав) | Алмазные подшипники (PCD) |
|---|---|---|
| Средний срок службы (часы на забое) | 50 - 80 часов | 300 - 500+ часов (Увеличение до 500%) |
| Устойчивость к абразивному раствору | Низкая (Быстрый выход из строя уплотнений) | Сверхвысокая (Разработаны для работы в открытой среде) |
| Частота технического обслуживания | Очень высокая (Постоянные СПО) | Практически нулевая в процессе бурения |
| Долгосрочные эксплуатационные расходы | Высокие (Из-за НПВ и простоев) | Минимальные (Максимальный ROI на скважину) |
* Использование подшипников с экстремальной износостойкостью означает меньше спуско-подъемных операций (СПО) для замены вышедших из строя двигателей. Избежание хотя бы одного СПО на сложных шельфовых проектах или при бурении сланцевых пластов мгновенно окупает инвестиции в технологию PCD.
Всё больше сервисных компаний в мировой энергетической отрасли переходят на замену традиционных подшипников в бурении. При разработке нетрадиционных месторождений и шельфовых проектов подрядчики ищут оборудование, способное непрерывно выдерживать высокие давления и суровые абразивные условия.
Сложные скважины с большим отходом от вертикали требуют применения забойных двигателей, которые не выйдут из строя на середине направленного участка. В современных жестких геологических и эксплуатационных реалиях использование алмазов — это уже не экспериментальная роскошь, а золотой стандарт для обеспечения эффективности и минимизации незапланированных остановок.

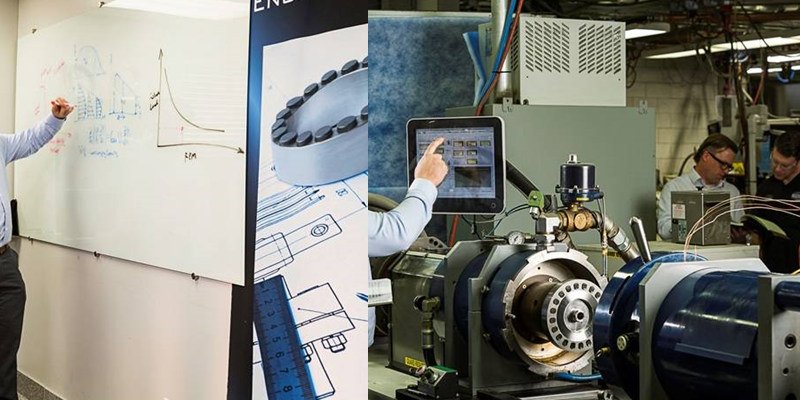

Мы понимаем, что конфигурация каждой КНБК уникальна. Будучи ведущим производителем подшипников PCD, мы предлагаем не только стандартные изделия, но и передовые индивидуальные инженерные решения.
Требуются ли вам узлы упорных подшипников для телесистем (MWD/LWD), установок электроцентробежных насосов (УЭЦН) или подшипники для специфических габаритов ВЗД (от 2-7/8" до 11-1/4"), мы обладаем производственными мощностями и системой международного контроля качества, чтобы гарантировать бесперебойную работу вашего оборудования.
Обычный подшипник из карбида вольфрама обычно служит 50-80 часов в суровых условиях. В отличие от него, алмазный подшипник PCD легко преодолевает рубеж в 300 - 500 часов на забое, увеличивая срок службы в пять и более раз в зависимости от скважинных условий.
Традиционная смазка не требуется. Подшипники PCD имеют систему смазки рабочей жидкостью. Это означает, что буровой раствор, морская вода или скважинные флюиды проходят через подшипник, охлаждая и смазывая его, полностью исключая потребность в маслах, консистентных смазках и уязвимых уплотнениях.
Да, мы предоставляем индивидуальные решения для бурения. Мы можем спроектировать и изготовить подшипники PCD, адаптированные под конкретные габариты, осевые нагрузки и требования к крутящему моменту для любого стандартного или нестандартного забойного двигателя на рынке.
