Запах смазочно-охлаждающей жидкости (СОЖ), монотонный гул круглошлифовального станка с ЧПУ (CNC Grinding Machine)... Оператор измеряет промышленный вал длиной два метра. Диаметр посередине на 15 микрон больше, чем по краям. Причина? Эльборовый шлифовальный круг (CBN Grinding Wheel) на органической связке (Resin Bond Wheel) диаметром 500 мм «засалился» (glazed). Круг больше не режет, а просто трется о металл, вызывая сильный нагрев, тепловую деформацию валов (Industrial Rollers) и брак на производстве.

Для цехов, где работают круглошлифовальные станки без встроенной автоматической системы правки (online dressing system), этот сценарий — ежедневный кошмар. Чтобы восстановить геометрию тяжелого круга диаметром 500 мм, его приходится демонтировать или пытаться поправить вручную. Оба варианта приводят к потере соосности, биению и часам простоя оборудования.

Но на практике эту проблему можно решить гораздо проще и с минимальными затратами — с помощью автономного портативного электрического устройства для правки шлифовальных кругов (Electric Diamond Grinding Wheel Dresser). В этой статье мы разберем физику процесса и покажем, как вернуть шлифовальному кругу режущую способность прямо на станке.

Почему алмазные и эльборовые (CBN) круги требуют регулярной правки?

Суперабразивы — синтетический алмаз (Diamond Grinding Wheel) и кубический нитрид бора (CBN) — незаменимы при обработке твердосплавных деталей, быстрорежущих (Р6М5, Р18) и закаленных сталей. Но даже они подвержены износу и требуют своевременного ухода (mantenimiento de ruedas abrasivas).

К чему приводит несвоевременная правка круга?

При интенсивном круглом шлифовании (Cylindrical Grinding) длинных валов (Roll Grinding) происходят два нежелательных процесса:

1. Засаливание рабочей поверхности (Glazing): Органическая связка изнашивается медленнее, чем тупятся зерна абразива, либо поры круга забиваются мельчайшей металлической стружкой. Рабочая поверхность круга заглаживается, трение резко возрастает.
2. Потеря геометрической формы (Out-of-roundness): Неравномерный износ нарушает идеальную цилиндрическую форму круга, из-за чего получить точные размеры вала становится невозможно.

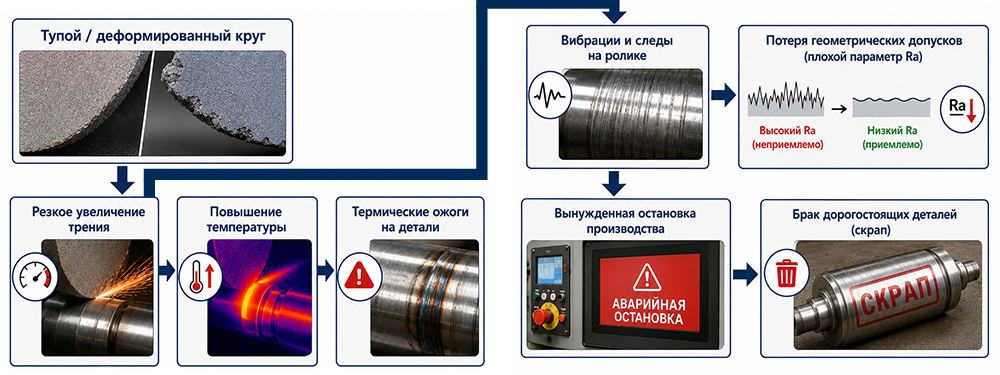

Этапы развития дефектов при отсутствии правки:

• Сначала происходит засаливание или деформация шлифовального круга.
• Это приводит к резкому увеличению трения, что вызывает перегрев и тепловые прижоги на обрабатываемом валу.
• Из-за этого возникают нежелательные вибрации и огранка детали, выводящие шероховатость поверхности (Ra) за пределы допусков.
• Итогом становится вынужденная остановка станка и появление дорогостоящего неисправимого брака.

Встроенная (в линию) правка против переносных устройств

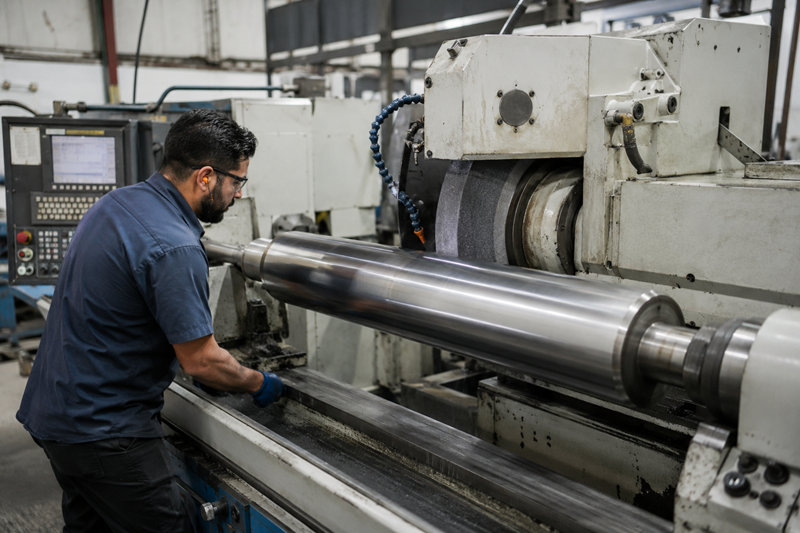

Практический кейс: проблемы на заводе по шлифованию промышленных валов на ЧПУ

Рассмотрим реальный пример металлообрабатывающего предприятия, которое занимается ремонтом и производством полиграфических валов (Printing Rollers), прокатных валков (Steel Rollers) и длинных приводных валов. Шлифовка ведется на тяжелых круглошлифовальных станках с ЧПУ.

На станках используются крупногабаритные суперабразивные круги диаметром 450 мм и 500 мм на органической связке (алмазные и эльборовые).

С какими проблемами столкнулся цех?

Из-за большой длины обрабатываемых валов малейшее биение или засаливание круга приводило к волнистости поверхности. Для поддержания режущих свойств круга операторы использовали дедовские методы:

• Правка вручную абразивным бруском: Оператор прижимал брусок карбида кремния к вращающемуся кругу. Этот способ смертельно опасен, а точность зависит исключительно от твердости руки рабочего. Геометрическая точность круга (его круглость) при этом не восстанавливалась — метод лишь временно «вскрывал» поры.
• Самодельные механические приспособления: В цехе изготовили державку для крепления небольшого чашечного круга. Однако из-за отсутствия прецизионных подшипников шпинделя самоделка сильно вибрировала. Шлифовальный круг 500 мм получал микросколы и изнашивался еще более неравномерно.

Простой станка для демонтажа круга и отправки его на специальный токарный станок для обточки связки составлял от 3 до 4 часов на каждую операцию правки, не говоря уже о риске повредить дорогой импортный инструмент при транспортировке.

Решение: Электрическое устройство для правки алмазных кругов

Цех решил проблему кардинально, внедрив портативное электрическое устройство для правки алмазных кругов (dresser para ruedas diamantadas), специально разработанное для восстановления геометрии и вскрытия кругов на органической связке без их снятия со шпинделя станка.

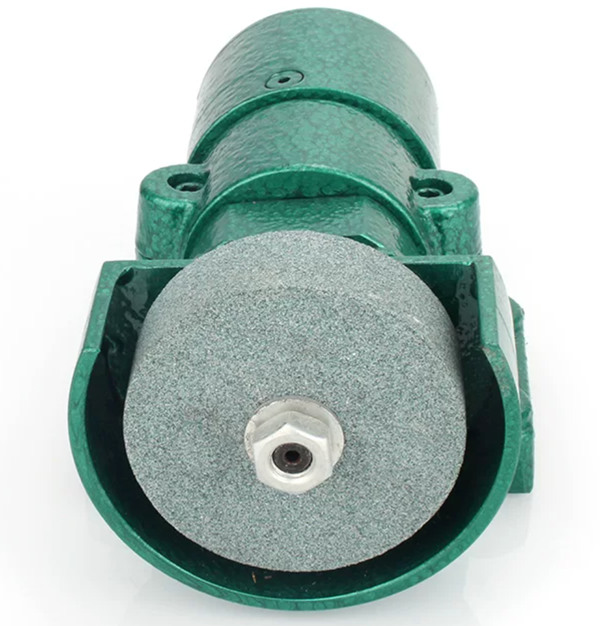

Основные конструктивные узлы прибора:

• Высокоточный шпиндель — обеспечивает полное отсутствие вибрации и биения при контакте инструментов.
• Сменный расходный круг стандарта Φ75 × 25 × 12.5 мм — позволяет оперативно менять абразивный материал в зависимости от типа связки (GC для алмаза или WA для эльбора).
• Коррозионностойкий литой корпус — гарантирует надежную защиту внутренних элементов от воздействия агрессивной химической среды СОЖ.

Конструктивные особенности прибора

Устройство обладает тремя техническими преимуществами, критически важными для условий металлообрабатывающего цеха:

1. Высокоточный шпиндель (Precision Spindle): Оснащен радиально-упорными подшипниками прецизионного класса. Вращение без радиального и осевого биения гарантирует, что при контакте с кругом диаметром 500 мм усилие правки распределяется равномерно — без отскоков и микроударов.
2. Сменный правящий элемент (Dressing Wheel): Прибор работает со стандартным абразивным кругом размером Φ75 × 25 × 12.5 мм. Это дает технологу гибкость: для правки алмазных кругов ставится элемент из зеленого карбида кремния (GC), а для эльбора (CBN) — белый электрокорунд (WA).
3. Защищенный корпус (Corrosion-Resistant Housing): Литой жесткий корпус прибора имеет специальное полимерное покрытие, устойчивое к воздействию СОЖ. Поскольку процесс шлифования длинных валов требует интенсивного охлаждения, устройство стабильно работает в брызгах воды и эмульсии, не ржавея и не теряя точности хода.

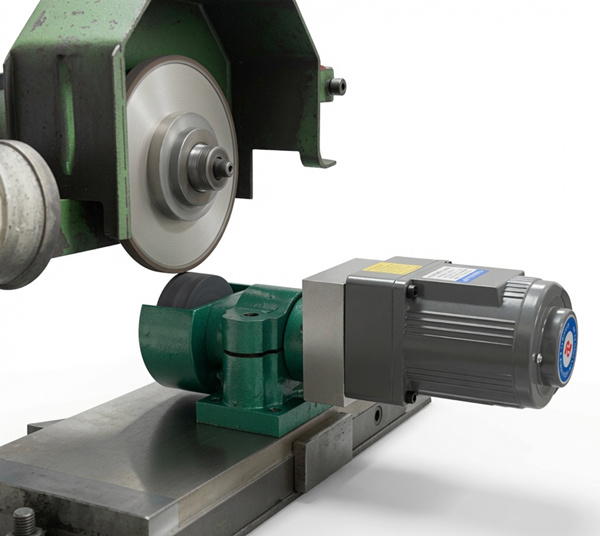

Как работает переносной прибор в условиях реального цеха?

Процесс правки легко интегрируется в стандартный рабочий цикл оператора ЧПУ и не требует перенастройки станка.


Пошаговая инструкция для оператора

Основные этапы подготовки и выполнения правки: Установка прибора на рабочий стол станка → Совмещение и точное выравнивание осей → Сближение кругов до легкого касания → Продольный проход по всей ширине рабочей зоны → Немедленный запуск чистовой шлифовки детали.

1. Шаг 1: Монтаж устройства: Оператор жестко закрепляет приспособление на рабочем столе круглошлифовального станка (например, рядом с задней бабкой или на жестком магнитном блоке). Благодаря компактности, устройство не мешает шлифовке вала.
2. Шаг 2: Настройка соосности: Ось шпинделя правящего устройства выставляется параллельно оси шлифовального круга 500 мм. Собственный электродвигатель прибора вращает правящий круг Φ75 мм навстречу основному кругу станка.
3. Шаг 3: Касание (Trueing): В ручном режиме управления (маховичком станка) оператор медленно подводит шлифовальный круг к вращающемуся абразивному кругу прибора до появления первого стабильного контакта.
4. Шаг 4: Процесс вскрытия и правки (Dressing & Conditioning): На станке запускаются автоматические продольные проходы стола. Малый круг Φ75 мм срезает тончайший слой засаленной органической связки с круга 500 мм, выравнивает его геометрию и обнажает острые, свежие зерна алмаза или эльбора.
5. Шаг 5: Быстрый запуск производства: Цикл правки занимает всего 5-10 минут. Сразу после этого оператор промывает зону обработки СОЖ и запускает шлифование вала с ЧПУ.

Эффект от внедрения: цифры и факты

Применение электрического правящего устройства позволило цеху решить давние технологические проблемы:

• Стабильный класс шероховатости (Surface Finish): Обработанные валы теперь имеют стабильный показатель шероховатости (Ra) по всей длине. Полностью исчезли прижоги и "огранка" на деталях, вызванные засаливанием инструмента.
• Экономия рабочего времени (Grinding Efficiency): Время на обслуживание шлифовального круга сократилось с нескольких часов до 10 минут. Станок ЧПУ больше не простаивает в ожидании переустановки оснастки.
• Продление ресурса круга: Жесткий и точный шпиндель снимает минимально необходимый слой связки. Это предотвращает преждевременный износ дорогостоящих импортных кругов из CBN и алмаза, увеличивая их общий ресурс более чем на 35%.

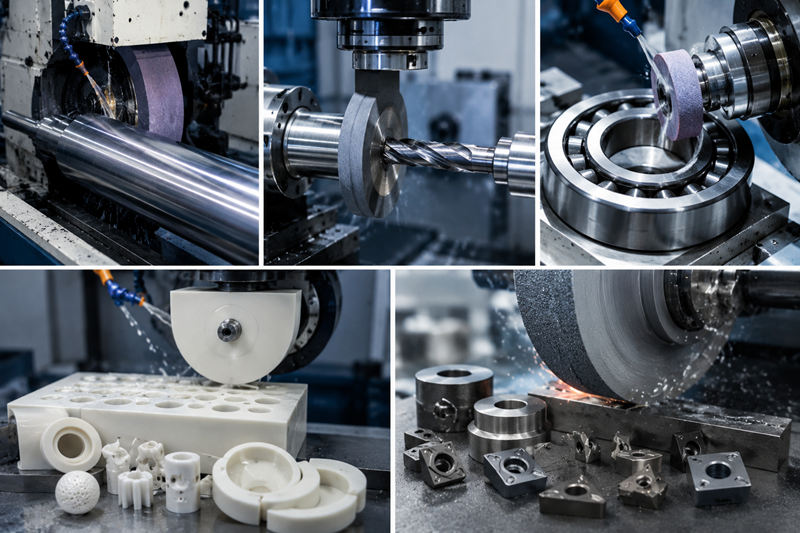

Каким производствам подходит это оборудование?

Помимо шлифования крупногабаритных валов, автономная система правки востребована на предприятиях различных отраслей:

Шлифовка промышленных валов (Roll Grinding)

Заводы по обработке тяжелых прокатных валков, полиграфических валов и осей. Стабильное состояние круга исключает появление конусности на деталях большой длины.

Изготовление осевого режущего инструмента (Tool Grinding)

Производители твердосплавных фрез, сверл и разверток, где геометрия кромок чашечных алмазных кругов напрямую влияет на точность заточки канавок.

Подшипниковые заводы (Bearing Grinding)

Предприятия, выполняющие прецизионное шлифование беговых дорожек подшипников (raceways), где недопустимы малейшие микровибрации из-за биения круга.

Обработка технической керамики (Technical Ceramics)

Заводы, обрабатывающие детали из оксида алюминия или карбида кремния. Эти сверхтвердые материалы быстро затупляют алмаз, поэтому круг требует частого "вскрытия" (conditioning).

Инструментальное производство (PCD, PCBN и твердый сплав)

Участки заточки и профилирования режущих пластин из поликристаллического алмаза и эльбора. Сохранение плоскости круга — залог отсутствия сколов на режущей кромке пластины.

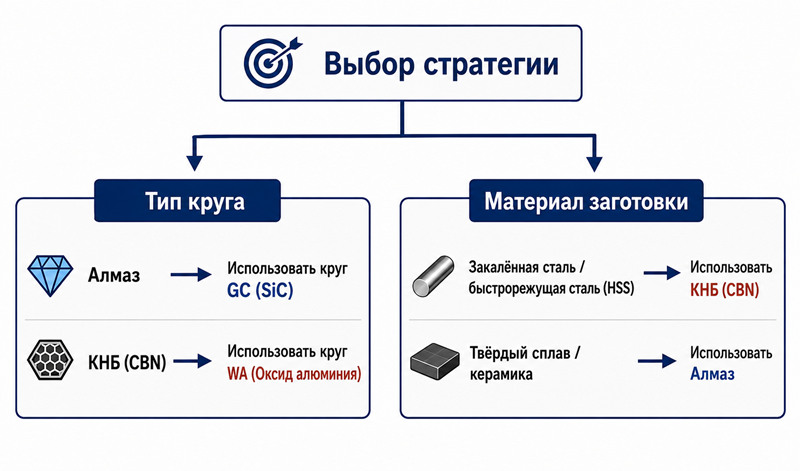

Как правильно подобрать схему правки?

Базовый алгоритм выбора оптимальной стратегии правки:

• В зависимости от типа шлифовального круга:
  • Для алмазного круга применяется правящий круг из зеленого карбида кремния (GC).
  • Для эльборового (CBN) круга используется правящий элемент из белого электрокорунда (WA).
• В зависимости от обрабатываемого материала детали:
  • При обработке закаленной стали или быстрорежущей стали (HSS) целесообразно использовать эльборовый (CBN) круг.
  • При обработке твердых сплавов или технической керамики требуется алмазный шлифовальный круг.

• Тип связки: Переносное устройство разработано главным образом для кругов на органической (полимерной, бакелитовой) связке (Resin Bond Wheel). Если вы используете круги на металлической или гибридной связке, проконсультируйтесь с технологом для выбора оптимальных оборотов шпинделя правящего устройства.
• Совместимость материалов: Для обработки твердых сплавов используйте алмазный круг. Для обработки быстрорежущих (HSS) и закаленных сталей выбирайте эльбор (CBN). Наше правящее устройство способно работать с обоими типами, достаточно лишь установить соответствующий правящий элемент Φ75 мм.

Почему заводы уходят от покупки дорогих станков с интегрированной правкой?

В современных реалиях машиностроения экономическая эффективность выходит на первый план. Инженеры все чаще выбирают автономные портативные приспособления вместо покупки нового импортного оборудования:

Колоссальная экономия бюджета

Новый шлифовальный станок со встроенной системой автоматической правки стоит сотни тысяч долларов. А модернизация старого станка ЧПУ гидравлическим узлом правки часто превышает остаточную стоимость самого станка. Электрический переносной прибор решает ту же технологическую задачу с минимальными вложениями, окупая себя за первые недели работы за счет ликвидации брака и сокращения простоев.

Универсальность и мобильность в цехе

Встроенная в станок система правки жестко привязана к одной рабочей зоне. Переносной прибор для правки алмазных кругов можно легко перемещать между круглошлифовальными, плоскошлифовальными и заточными станками вашего цеха. Оператор просто переносит устройство весом в несколько килограммов на нужный участок, фиксирует его и за пару минут возвращает шлифовальному кругу идеальную геометрию.

Часто задаваемые вопросы по правке алмазных и эльборовых кругов

 Можно ли править алмазные круги на органической связке?

Да, это самый эффективный способ их восстановления. Алмазные круги на органической связке (Resin Bond Wheel) отлично поддаются правке методом встречного шлифования. Сменный элемент из зеленого карбида кремния (GC) Φ75 мм аккуратно подрезает связку, не выкрашивая и не затупляя сами алмазные зерна.

Подходит ли одно устройство для правки как алмазных, так и эльборовых (CBN) кругов?

Да. Прибор универсален. Для работы с алмазом на его шпиндель устанавливают круг из карбида кремния (GC), а для правки эльбора — круг из белого электрокорунда (WA). Смена расходного элемента занимает не более минуты.

Как часто нужно производить правку шлифовального круга?

Периодичность зависит от твердости заготовки, режимов подачи и требований к чистоте поверхности вала. На практике рекомендуется проводить быструю профилактическую правку в течение 5 минут при первых признаках падения производительности резания, росте нагрузки на двигатель шпинделя станка или ухудшении показателя Ra.
