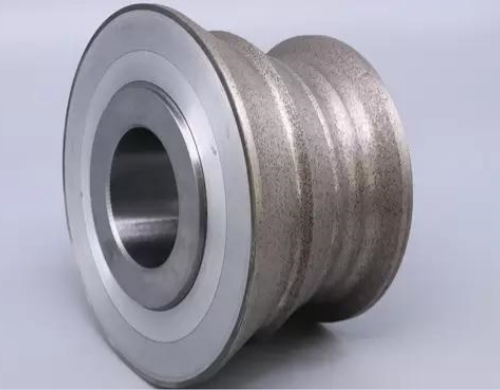

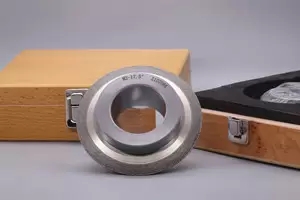

Алмазный правящий ролик
Алмазный правящий ролик
Алмазный правящий ролик
Алмазный правящий ролик
Алмазный правящий ролик
Алмазный правящий ролик
Алмазный правящий ролик
-Алмазный правящий ролик

-Стальные шарики ,линейные направляющие, шариковые винты, турбинная промышленность для шлифования лопаток, автомобилестроение и промышленность снабжения, общее машиностроение и т.д.

-Коэффициент использования станков с ЧПУ высок, и их легко реализовать для автоматизации и массового производства.




Поделиться:
Moresuperhard-Алмазный правящий ролик

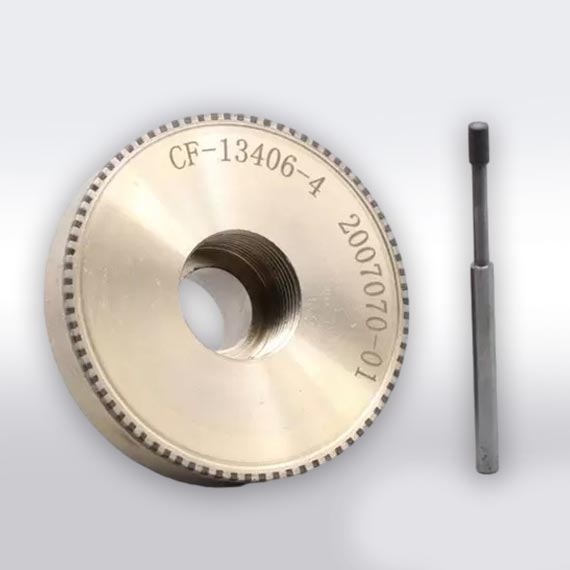

Алмазный правящий ролик - это усовершенствованный инструмент для хонинговальных кругов. Он обладает высокой эффективностью коррекции и может выполнять обрезку шлифовальных кругов сложной формы, которая не может быть выполнена другими методами обрезки.Особенно в тех областях применения, где используются шлифовальные круги на керамическом связующем.

Более , Алмазный правящий ролик упешно используются для алмазного ролика:

-Автомобильная промышленность и сфера снабжения,как метчики,ролик.

-Общее машиностроение.

     алмазный правящий роликалмазный правящий ролик
     алмазный правящий роликалмазный правящий ролик



Вид алмазного ролика

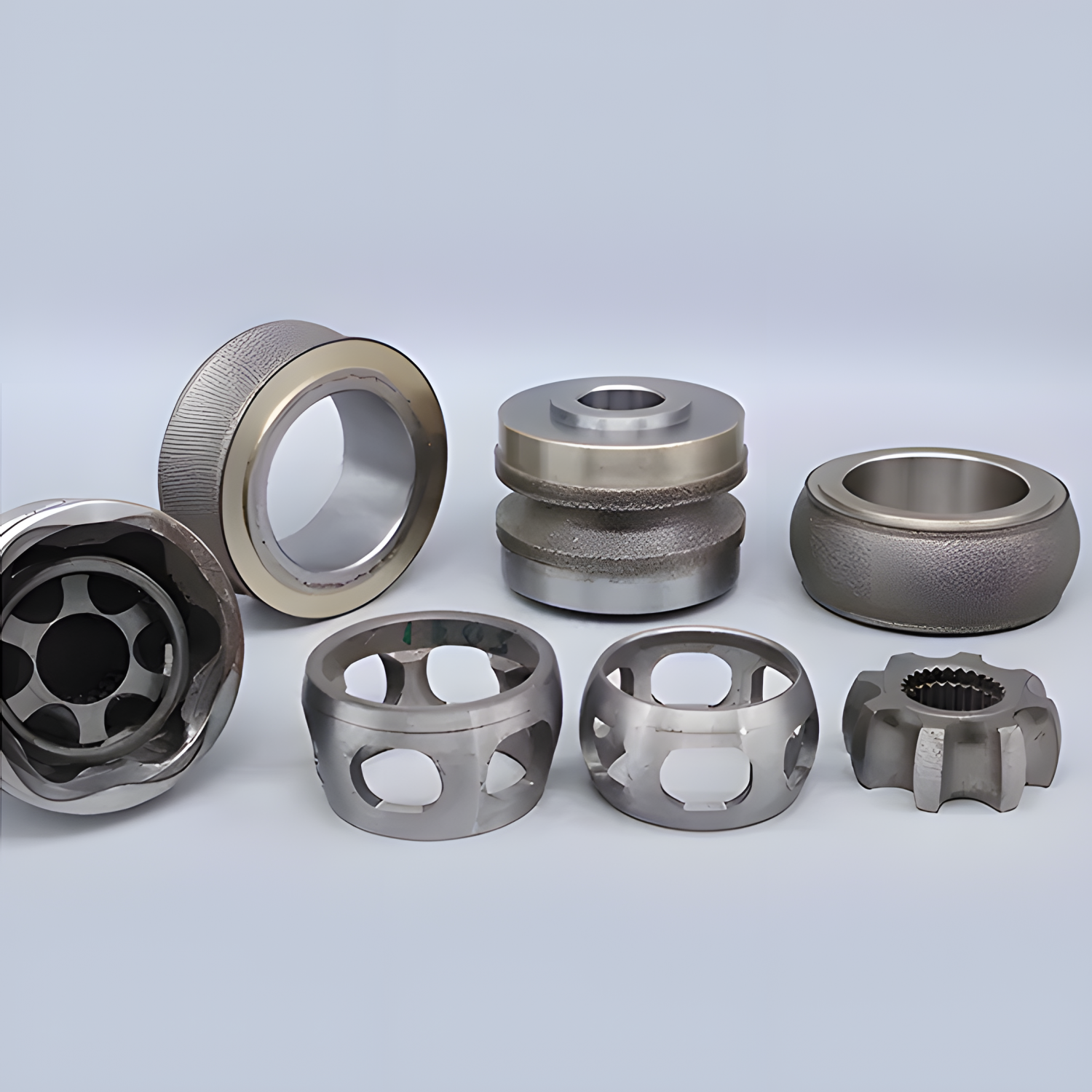

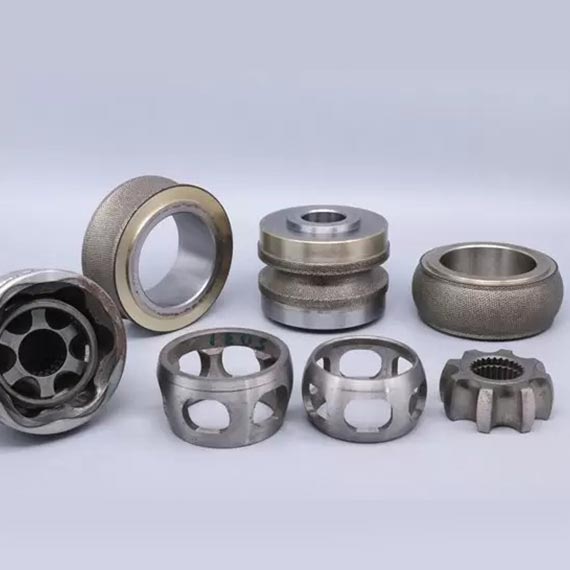

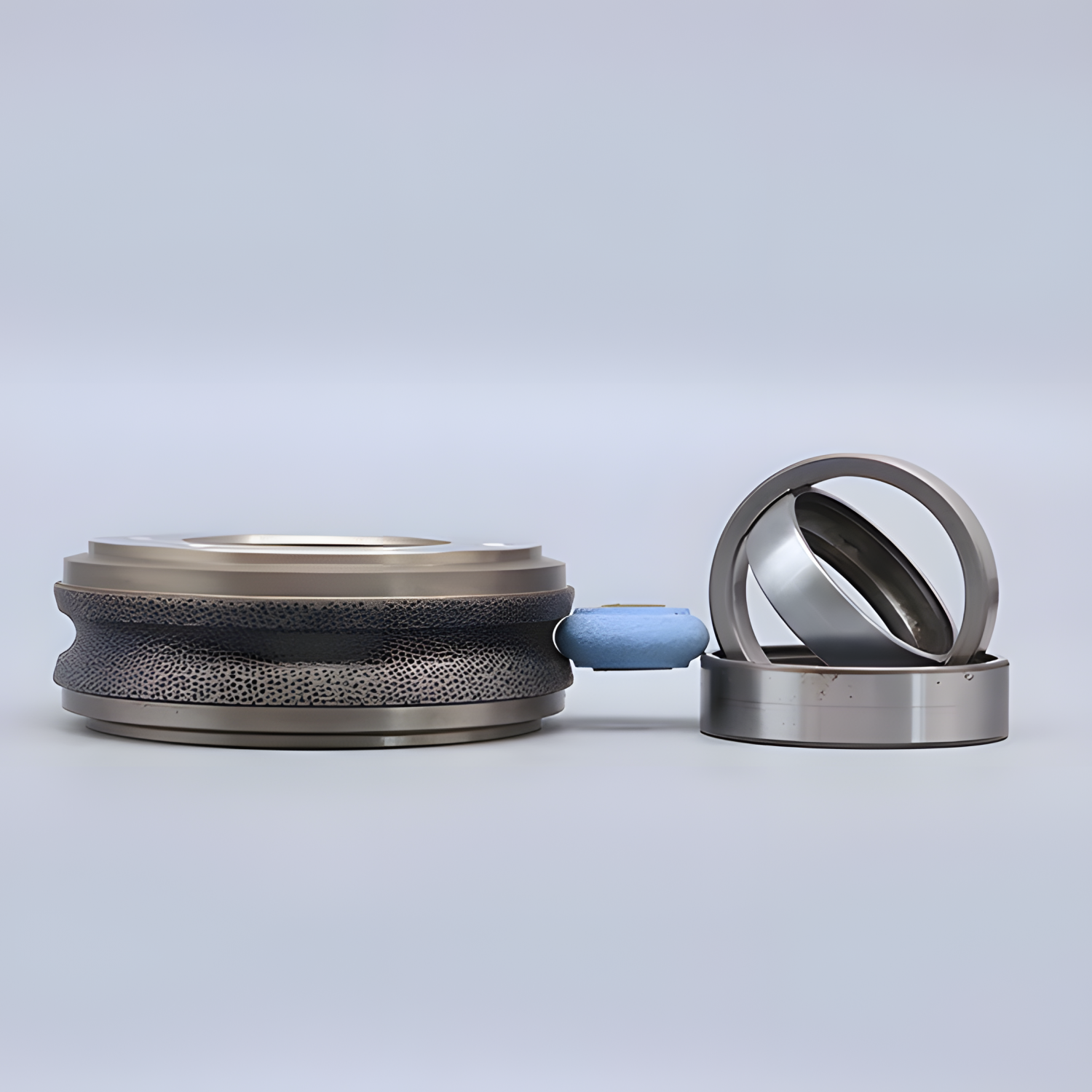

Алмазный правящий ролик используется для формирования шлифовальных кругов для многих различных видов массового производства

С помощью этого метода обрезки можно обрезать многие виды обычных шлифовальных кругов, а также сверхтвердые шлифовальные круги при особых обстоятельствах.
алмазный правящий ролик




описинение продукция

Технологии

код

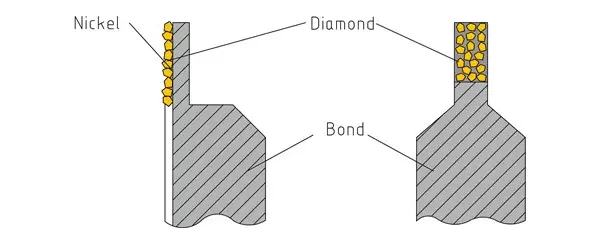

Распределение алмазов

Плотность алмаза

Точность рабочей поверхности

роликовая профиль

аггломерацирование

SD

Ручная установка



Макс

средняя





хаотичность

Макс

средняя

роликовая профиль

гальванизация

ЭД

хаотичность

Макс









Низкий

роликовая профиль

обратная пластина

РД

Ручная установка

Макс

средняя





хаотичность

Макс

Высокий

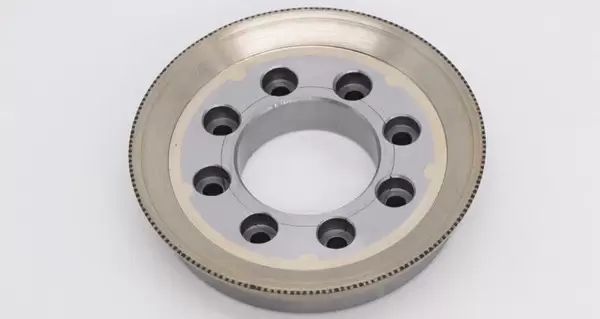

 Вращающийся диск для правки  Техника правки с ЧПУ может использоваться во всех областях шлифовального производства, особенно для малых и средних партий продукции и для прототипов. Профиль шлифовального круга создается с помощью процесса, управляемого ЧПУ, который перемещает вращающийся профильный ролик по заданному контуру. Таким образом, формовочные валки не ограничиваются конкретной заготовкой, а могут использоваться гибко.




алмазный правящий ролик


алмазный правящий ролик

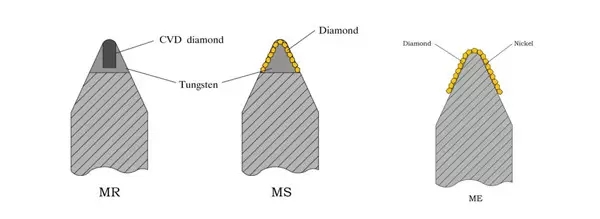

Описание

Технологии

Код

Распределение алмазов

Плотность алмаза

Диск для перевязки

Запеченный

РС

Ручная установка

Макс

хаотичность

Макс

ССЗ

Макс

Диск для перевязки

Обратно-спекшийся

 Мистер

Ручная установка

Макс

хаотичность

Макс

ССЗ

Макс

Диск для перевязки

Гальванические

Мне

хаотичность

Макс

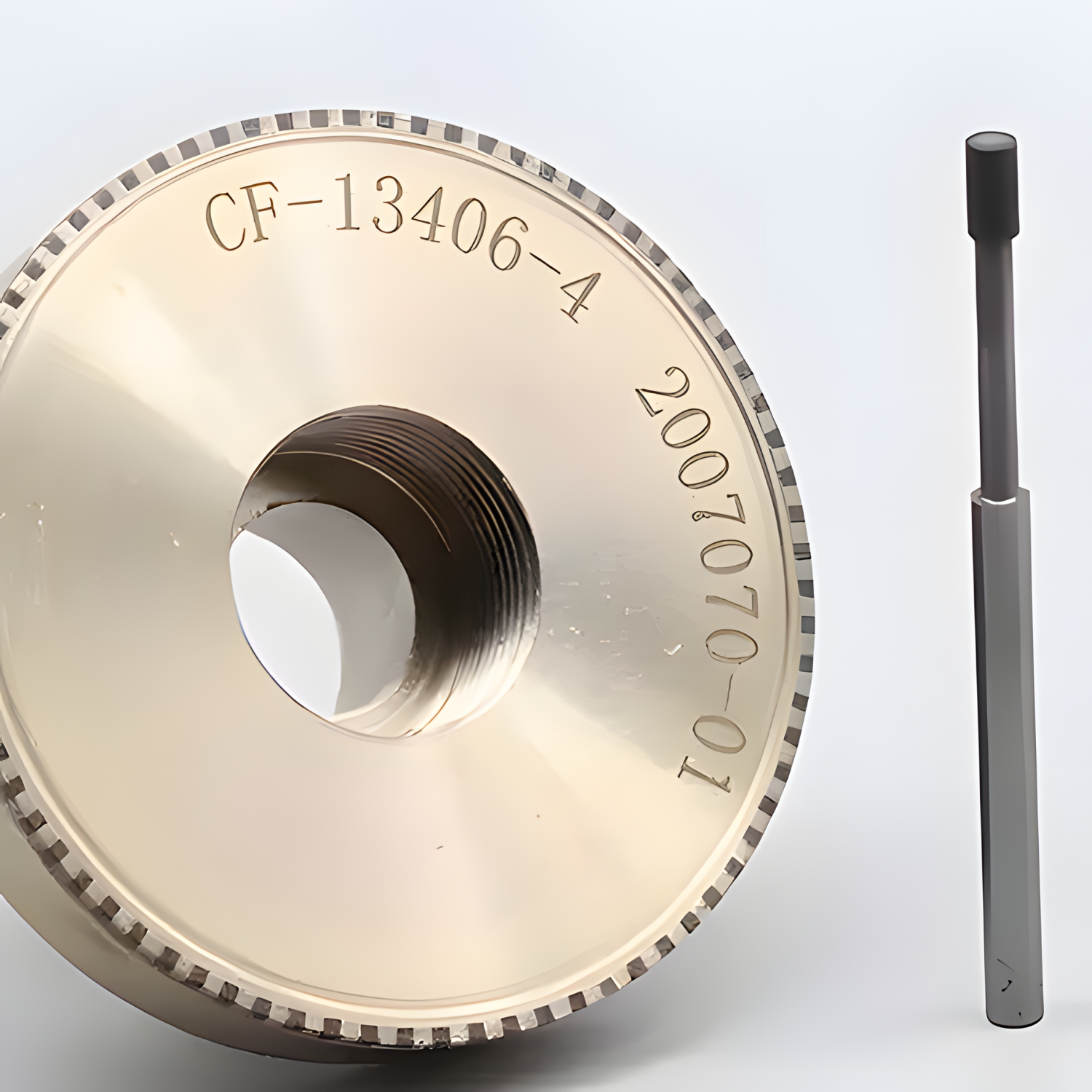

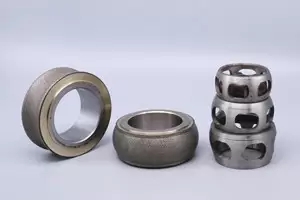

 Алмазные валки для правки Круги на керамической связке CBN  Основными характеристиками шлифовального круга на керамической связке CBN являются высокая твердость, высокая теплопроводность, высокая острота, что обеспечивает высокую эффективность шлифования. Подходит для высокоэффективного шлифования стали. Поскольку материал CBN твердый, поэтому его очень трудно обрабатывать, необходимы специальные алмазные ролики.




алмазный правящий ролик





Обычно подходящие станки с ЧПУ:
Holfer, Gleason-Pfauter, Kapp-Niles, Reishauer, Meccanodora, Samputensili, Cinetic Landis, Toyoda



Moresuperhard-Чёртеж и спецификация


Эксплуатационные характеристики вращающегося алмазного комода

Биение (мм)

линейность

(Мкм)



цилиндричность

(Мкм)



Плоскостность ровность

(Мкм)



Профиль допуска

(Мкм)



Размерный допуск длины и разности шагов



Размерный допуск радиуса





Угловой допуск

0,004-0,002

0,005-0,002

# 0,005-0,002

       0,005-0,002

       0,005-0,002

Д ± 0,004-0,002 мм

R ± 0,004-0,002 мм

А ± 2



Ротационные алмазные правящие станки подразделяются на профильные и профильные вальцы в зависимости от вида профилирования абразивного слоя.



 алмазный правящий ролик

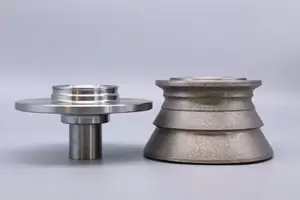

Рулоны с алмазным профилем

* Профилирование шлифовального круга по нужному контуру перемещением алмазного правящего ролика



* Профиль шлифовального круга создается с помощью процесса, управляемого ЧПУ, который перемещает вращающийся формовочный ролик по заданному контуру.



* Формовочные валки не ограничиваются конкретной заготовкой, но могут использоваться гибко

 алмазный правящий ролик

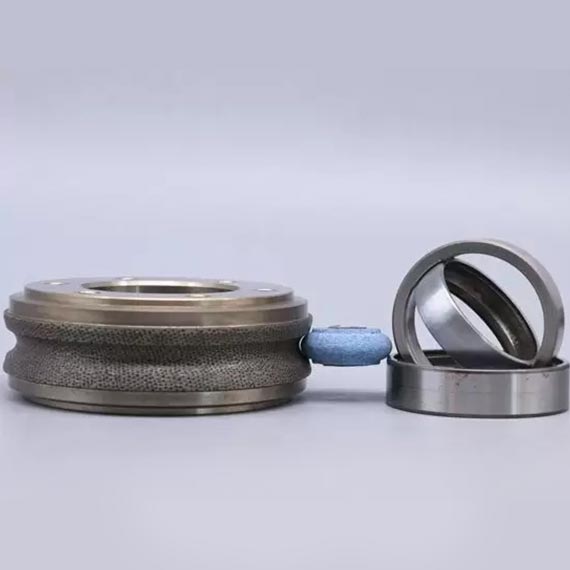

Рулоны с ромбовидной формой

* Профилирование шлифовального круга всего за одну операцию методом врезной правки



* Обычно профиль валка точно соответствует профилю заготовки



* Чрезвычайная точность даже при очень сложных контурах профиля
