Если ваше производство связано с изготовлением компонентов для аэрокосмической отрасли, систем высокоточного управления или тяжелого промышленного оборудования, вы знаете одно: права на ошибку не существует. Мы здесь не делаем ширпотреб. Сервовал, компонент радара или клапан высокого давления требуют микронных допусков. А работа с закаленными сталями, современной керамикой или композитами — это не игрушки. Запороть деталь на финальной стадии шлифовки стоит огромных денег. Давайте начистоту. Классические абразивы здесь больше не работают. Разберем, как круги из кубического нитрида бора (CBN / эльбор) и алмазные инструменты решают самые острые проблемы в современных механических цехах.

Почему производство спецтехники предъявляет такие жесткие требования к шлифованию?

Речь идет не просто о съеме металла. Деталь должна безотказно работать в экстремальных условиях. Это ставит перед технологами три главные проблемы:

1. Экстремальная точность

Мы говорими о размерных допусках на уровне микронов. Требования к шероховатости поверхности — Ra 0.2 или лучше. Если у вала нет идеальной соосности, вся система начнет вибрировать и выйдет из строя.

2. Сверхтвердые материалы

Мы давно не работаем с «сырой» сталью. Сегодня мы обрабатываем:

• Закаленные и быстрорежущие стали (HSS)
• Шарикоподшипниковые стали
• Техническую керамику (оксид алюминия, карбид кремния)
• Композитные материалы (для радиопрозрачных обтекателей и компонентов)

3. Сложная геометрия, от которой болит голова

Глухие отверстия, микроперфорация, глубокие и узкие пазы, сложные криволинейные контуры. Подобраться туда инструментом и не повредить деталь — задача со звездочкой.

Эльборовые (CBN) круги: единственное реальное решение для закаленных сталей

Если вы попытаетесь отшлифовать закаленную шестерню или шлицевый вал обычным кругом из оксида алюминия, вы получите две проблемы: круг «осыплется» за секунды, и, что еще хуже, вы сделаете прижог на детали.

Сервовалы, зубчатые колеса и детали трансмиссии

Эти детали твердые, потому что должны выдерживать трение. Но при их шлифовании выделяется колоссальное количество тепла. Именно здесь на помощь приходит CBN (кубический нитрид бора / эльбор).

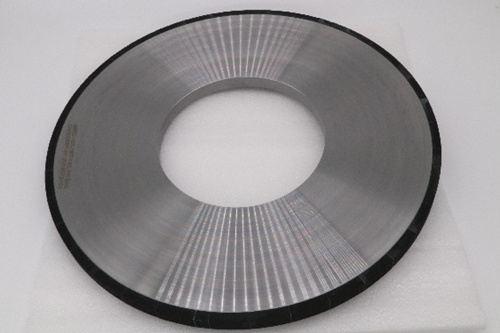

Почему круг CBN на керамической связке не «жжет» закаленную сталь?

Всё просто. CBN — второй по твердости материал в мире после алмаза, но его главный козырь — термостойкость.

• Эффект самозатачивания: Зерна разрушаются контролируемо, обнажая новые острые грани. Круг всегда режет, а не «гладит» металл.
• Стойкость к высоким температурам: Выдерживает огромный нагрев без потери твердости. Тепло уходит в стружку, а не в деталь.
• Удержание профиля: При профильном шлифовании круг держит заданную форму сотни циклов подряд.

Какой круг CBN использовать в зависимости от операции?

Алмазный инструмент: безоговорочный лидер для керамики и композитов

Перейдем к неметаллическим материалам. Техническая керамика и композиты отлично подходят для ответственного оборудования благодаря прочности и легкости. В чем подвох? Они хрупкие.

Почему на технической керамике легко образуются сколы?

Керамика не гнется, она трескается. Она крайне чувствительна к локальному перегреву. Если использовать неподходящий круг, образуются микротрещины. Визуально их не видно, но под рабочей нагрузкой деталь просто разорвет.

Алмазные круги: органическая (бакелитовая) или металлическая связка?

Для предотвращения трещин алмаз — ваш лучший друг. Но будьте внимательны с типом связки:

Как обрабатывать отверстия и пазы, не разрушив деталь

Как сделать точный паз или обработать сложный внутренний контур? Используйте специальные шлифовальные головки:

• Ультратонкие отрезные диски: Для прорезания пазов в композитах без расслоения (деламинации) материала.

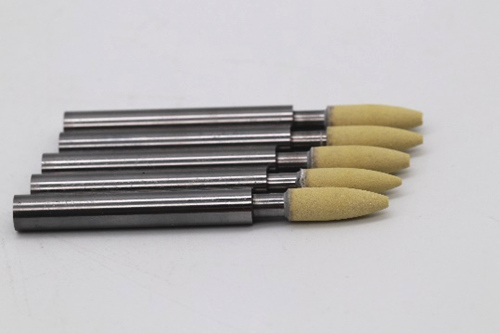

• Алмазные головки (сферические или конические): Для обработки труднодоступных мест и снятия фасок, чтобы избежать концентрации напряжений.

Хонингование: ультимативное решение для суперточных внутренних отверстий

Есть отверстия, которые недостаточно просто отшлифовать. Возьмите гильзы цилиндров, блоки гидравлических клапанов или детали пневмосистем. Если посадка не идеальна — жди утечек. А в ответственном оборудовании утечка — это катастрофа.

Зачем нужно хонингование?

Хонингование делает то, что не может обычная шлифовка: создает перекрестную штриховку (хонинговальную сетку). Эти микроканавки удерживают смазочное масло. Это снижает трение, улучшает герметичность и продлевает срок службы узла.

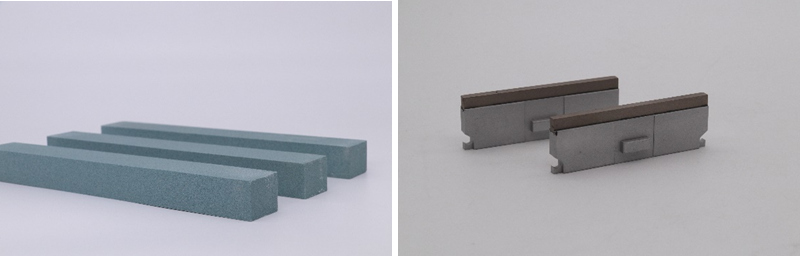

Какие хонинговальные бруски выбрать?

• Для чугуна (в т.ч. высокопрочного): Бруски из зеленого карбида кремния. Дешево и очень сердито.
• Для закаленной стали: Хонинговальные рейки CBN. Быстро, очень точно и с огромным ресурсом.
• Для твердых сплавов и керамики: Алмазный хонинговальный инструмент. Незаменим на высокоабразивных материалах.

Как выбрать шлифовальный инструмент?

Всё сводится к 3 простым шагам:

1. Смотрим на материал: Это сталь или железо? → Берем CBN (эльбор). Это керамика, стекло, твердый сплав или композит? → Берем Алмаз.
2. Смотрим на станок и процесс: Это круглое, плоское или внутреннее шлифование? Форма круга зависит от площади контакта с деталью.
3. Смотрим на цель: Нужен большой съем металла — берем крупное зерно и жесткую связку. Нужна зеркальная поверхность (Ra) — берем микропорошки и органическую связку.

Если вы не правите круг — вы сливаете бюджет

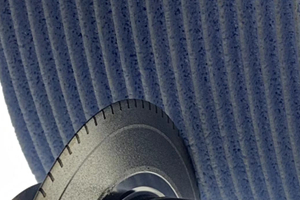

Купить дорогой круг CBN и не иметь хорошей системы правки — ошибка новичка. Используйте качественные алмазные правящие ролики или карандаши. Дешевый правящий инструмент убьет дорогой круг за считанные секунды.

Почему правка (dressing) жизненно необходима?

• Очищает засаленные поры (круг перестает «скользить» и жечь деталь).
• Обнажает новые острые зерна.
• Восстанавливает геометрию круга для точного копирования профиля.

FAQ: Практические вопросы по CBN и алмазному инструменту

Q1: В чем конкретно разница между кругом CBN (эльборовым) и алмазным?

CBN предназначен исключительно для черных металлов (закаленные стали, чугун). Алмаз — для неметаллических и сверхтвердых материалов (керамика, карбид вольфрама, стекло, композиты). Никогда не шлифуйте сталь алмазом в промышленных масштабах: углерод в составе алмаза вступает в химическую реакцию с горячей сталью, и круг мгновенно изнашивается.

Q2: Какой круг использовать для закаленной стали, чтобы избежать прижогов?

Оптимальный выбор — круг CBN на керамической связке. Его пористая структура обеспечивает отличный отвод тепла и подачу СОЖ в зону резания, а самозатачивающееся зерно предотвращает трение, которое и вызывает прижоги.

Q3: Почему при шлифовании технической керамики откалываются кромки?

Главные причины: перегрев в зоне резания или затупившийся круг. Керамика не поглощает удары. Слишком крупное зерно алмаза или завышенная подача приводят к микротрещинам. Используйте мелкое зерно и органическую (бакелитовую) связку для финишных операций.

Q4: Как избежать расслоения композитных материалов при прорезании пазов?

Применяйте ультратонкие алмазные диски на металлической связке. Работайте на высоких скоростях резания с обильной подачей СОЖ. Рез должен быть быстрым, без чрезмерного бокового давления на диск.
