Недавно к нам обратился клиент, который производит магнитные коннекторы (Pogo Pin разъемы). Ребята на производстве столкнулись с настоящей головной болью, которая тормозила весь процесс несколько недель. Им требовалась двусторонняя доводка (double side lapping) сразу трех абсолютно разных материалов в одной сборке: стекла, корпуса из нержавеющей стали и неодимовых магнитных пинов N52.

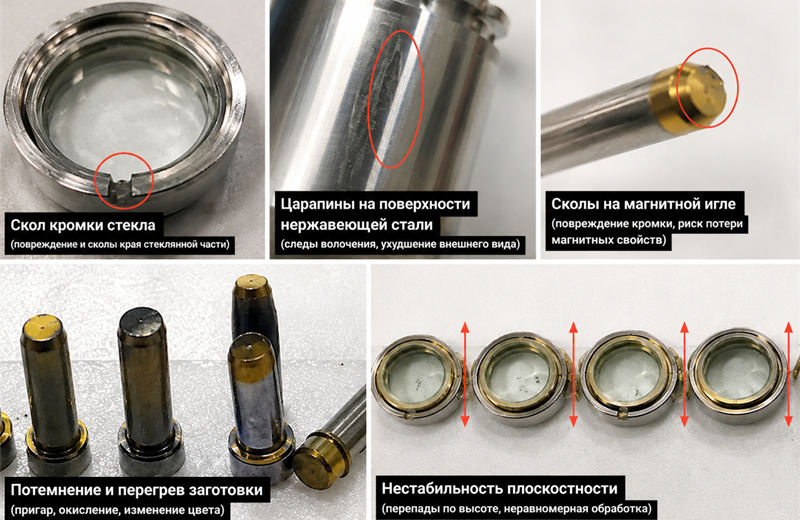

Что они получали на выходе, используя обычные шлифовальные диски? Полный брак. В цеху постоянно вылезали одни и те же дефекты:

• Края стекла крошились (появлялись микротрещины и сколы).
• На нержавейке оставались глубокие задиры и царапины.
• Края магнитных пинов обламывались.
• Детали сильно грелись (а неодим боится перегрева).

Но самое жесткое требование заказчика — вся эта "солянка" из материалов должна была иметь идеальную поверхность с шероховатостью строго Ra 0.8 мкм за один проход.



Почему так сложно шлифовать стекло, нержавейку и магниты N52 одновременно?

Говоря простым языком, проблема в том, что у этих материалов совершенно разная твердость и физика стружкообразования:

• Стекло хрупкое: Чуть передавили — оно трескается.
• Нержавейка вязкая: Стружка не скалывается, а тянется. Она налипает на диск и начинает царапать саму деталь.
• Магнит N52 (NdFeB) твердый, но колкий: Ему нужен очень чистый рез. Иначе край обламывается, а от перегрева он может просто потерять магнитные свойства.

Почему стандартные диски "одно лечат, а другое калечат"?

Наладчики станков часто замечают:
Настроили режим так, чтобы стекло не лопалось → начинает крошиться магнитный пин.
Сделали рез более агрессивным → нержавейка вся в царапинах.
Снизили давление до минимума → упала производительность, план горит.

Причина проста: обычные диски плохо отводят стружку, накапливают тепло и имеют однородный размер зерна.

шлифовка Pogo Pin до шероховатости Ra 0.8 мкм

Чтобы вы понимали масштаб задачи, вот техпроцесс:

• Тип детали: Micro Magnetic Connector / Магнитный Pogo Pin
• Тип обработки: Двусторонняя шлифовка / доводка (Double disc grinding)
• Материалы: Стекло + Корпус из нержавейки + Магнит N52
• Требования к поверхности: Ra 0.8 мкм для всех трех материалов.
• Критерии качества: Без сколов, без прижогов, без царапин.

К какому решению мы пришли? (И это не замена станка)

Сразу оговорюсь: мы не заставляли клиента покупать новый станок. Дело было в самом инструменте.

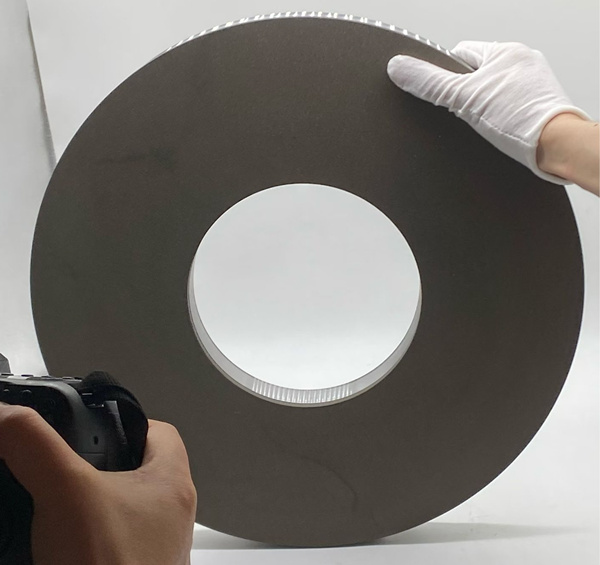

Изучив процесс, мы подобрали для них шлифовальный диск на полимерной (смоляной) связке со смешанным зерном (Resin bond mixed-grit grinding disc). В чем соль этой технологии?

1. Полимерная (смоляная) связка (Resin Bond)

В отличие от жестких дисков на металлической связке, смола обладает легкой упругостью. Она работает как микро-амортизатор при давлении. Именно эта мягкость — главный секрет того, почему стекло и магниты N52 перестали крошиться.

2. Почему так важна смесь зерен (Mixed-grit)?

Вместо одного размера алмазного зерна используется грамотный микс:

• Крупные зерна отвечают за быстрый съем металла (чтобы не падала производительность).
• Мелкие зерна сразу же заглаживают поверхность вслед за крупными.

В результате мы снимаем припуск без сильного давления и стабильно выходим на те самые Ra 0.8 мкм за одну операцию.

3. Крупные поры (Защита от засаливания)

Это критический момент. Плотный диск моментально забивается стружкой от нержавейки (засаливается). Наш диск имеет пористую структуру. Эти поры работают как каналы: через них СОЖ (охлаждающая жидкость) свободно заходит в зону реза и вымывает липкую стружку нержавейки. Итог: холодное резание и полное отсутствие царапин.

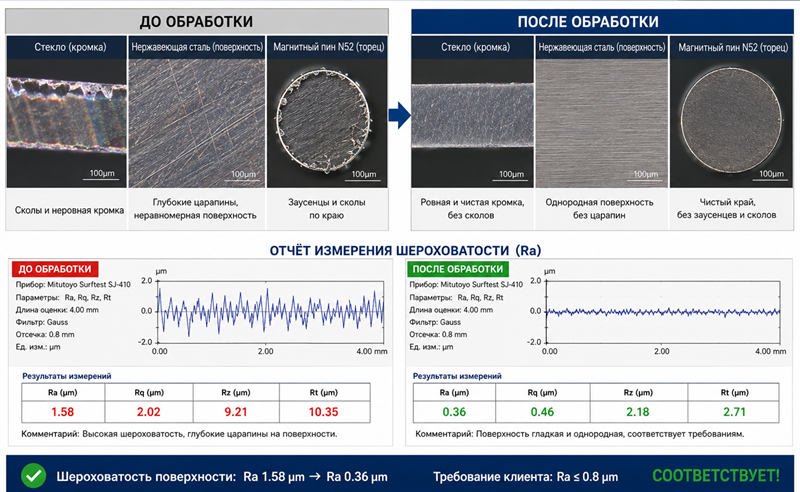

Результаты в цеху после внедрения

После установки новых дисков и небольшой корректировки режимов подачи, мы получили следующее:

1. Стекло целое: Границы стекла ровные, без единой микротрещины.
2. Магниты N52 без сколов: Проблема обломанных краев (edge chipping) ушла полностью.
3. Чистая нержавейка: Поверхность блестящая, без задиров.
4. Температура в норме: Детали выходят холодными, нет риска размагничивания.
5. Стабильная шероховатость: Стабильно держим Ra 0.8 мкм от партии к партии.

Для каких еще материалов подходит такой диск?

Если на вашем производстве стоят станки двусторонней доводки, эти диски отлично подойдут для:

• Магнитных коннекторов и Pogo Pin разъемов.
• Прецизионных деталей потребительской электроники (смартфоны, смарт-часы).
• Композитных узлов "Керамика + Металл".
• Финишной доводки магнитов NdFeB.
• Точных сборок "Стекло + Металл".

3 ошибки при двусторонней шлифовке композитов, о которых часто забывают

1. Отвод тепла важнее, чем давление прижима
Многие сколы на стекле появляются не от того, что станок сильно давит, а из-за того, что накопившееся тепло создает термическое напряжение. Деталь буквально лопается от перепада температур.

2. Использование слишком "однородного" абразива
Пытаться получить идеальный рез и полировку сразу трех разных материалов одним размером зерна — утопия.

3. Засаливание диска убивает деталь за секунду
Если мелкая стружка нержавейки не вымывается из зоны реза моментально, на следующем обороте она сработает как резец и поцарапает всю поверхность. Поднимется температура, и магнит даст трещину. Это цепная реакция.

Столкнулись с подобной проблемой на производстве?

Если сейчас в вашем цеху:

• Мучаются со шлифовкой сборок стекло + металл;
• Идет брак по магнитным коннекторам Pogo Pin;
• Постоянно скалываются края магнитов N52;
• А шероховатость "гуляет" и не попадает в допуски...

Напишите нам. Укажите материалы, модель вашего доводочного станка (lapping machine) и требования к шероховатости. В большинстве случаев проблема кроется не в плохом станке, а в том, что структура полировального диска не подходит под конкретные условия.
