Алмазные ленточные пилы для прецизионной резки стекла, керамики, кремния и камня

Если вы руководите производственным цехом или отвечаете за технологический процесс, вам наверняка знакома эта ситуация: размер алмазного зерна, геометрия зуба, толщина стальной основы и тип связки не были точно подобраны под ваш конкретный материал.

В More SuperHard мы не просто поставляем стандартный инструмент со склада. Мы анализируем параметры вашего оборудования и характеристики обрабатываемого материала — будь то тонкое оптическое стекло, кварц, кремниевые слитки или гранит — и подбираем полотно, которое обеспечивает стабильную работу без незапланированных простоев.

Как правильно выбрать алмазную ленточную пилу

Правильный подбор инструмента требует учета трех главных факторов: свойств материала, размера зерна алмаза и формы зуба. Ошибка в любом из них приведет к быстрому износу пилы или браку заготовки.

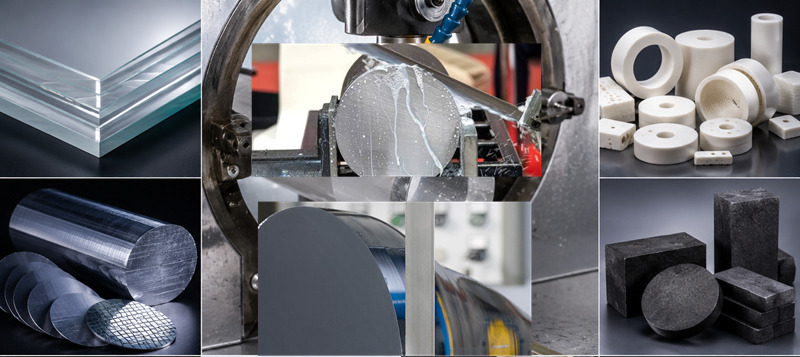

1. По свойствам обрабатываемого материала

• Хрупкие материалы, склонные к сколам (стекло, сапфир, тонкая керамика): Требуют мелкого алмазного зерна, тонкой стальной основы и сплошного режущего края для равномерного распределения нагрузки.
• Вязкие и пылящие материалы (графит, композиты): Требуют увеличенных межзубных впадин для быстрого удаления шлама и предотвращения засаливания пилы.
• Плотные и сверхтвердые материалы (карбид кремния, прочный гранит): Требуют стойкой гальванической или вакуумно-паяной связки с глубокими впадинами для охлаждения рабочей зоны.

2. По фракции алмазного зерна (Grit)

Распространенное заблуждение технологов — считать, что чем мельче зерно, тем лучше качество и ресурс. На практике использование слишком мелкого зерна на толстой заготовке приведет к моментальному забиванию пор алмазной пылью, перегреву и сгоранию связки за считанные минуты.

• Крупное зерно (30# – 60#): Высокая скорость съема материала. Подходит для черновой резки больших сечений камня, огнеупоров, графитовых блоков. Главный приоритет — производительность.
• Среднее зерно (60# – 120#): Универсальный выбор для промышленного производства. Идеально для окремнения слитков, резки кварцевого стекла, оксида алюминия и базальта.
• Мелкое зерно (140# – 320#): Точный чистый рез. Применяется для оптического стекла, тонкостенных керамических трубок, углепластика, где сколы на кромке недопустимы.
• Сверхмелкое зерно (400# – 600#): Получение полированной поверхности реза. Применяется в металлографии для изготовления шлифов, резки кремниевых пластин и сверхтонкого покровного стекла.

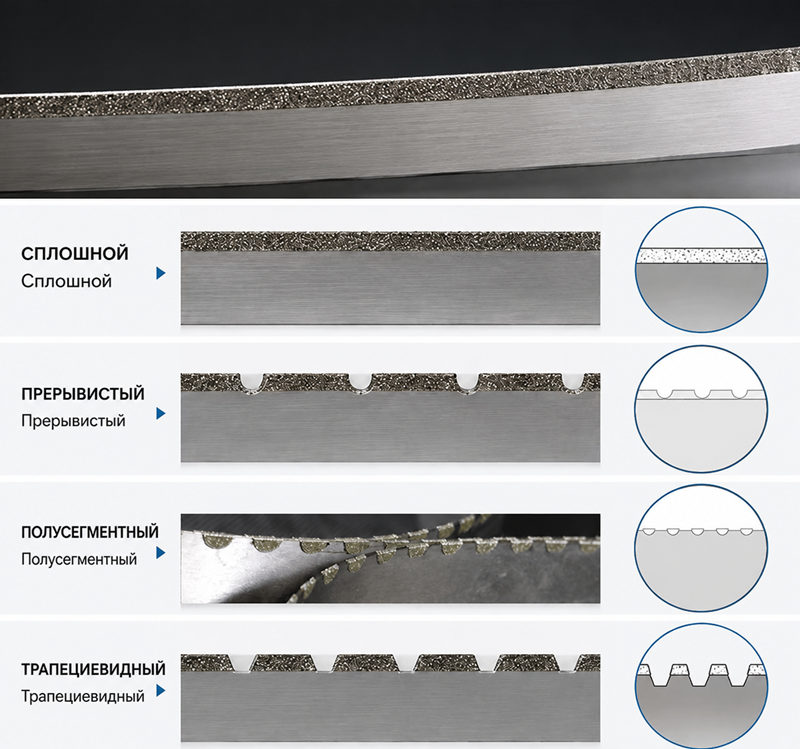

3. По форме и геометрии зуба

Конструкция профиля отвечает за подвод СОЖ в зону резания и эффективный вывод шлама:

• Сплошной край (Continuous): Непрерывный слой алмаза. Обеспечивает максимально гладкий рез без сколов. Идеально для тонкого стекла и ювелирных изделий.
• Прерывистый / Сегментированный (Interrupted): Имеет регулярные промывочные канавки. Обеспечивает отличный проток СОЖ и вывод крупного шлама. Подходит для глубоких резов в кварце и керамике.

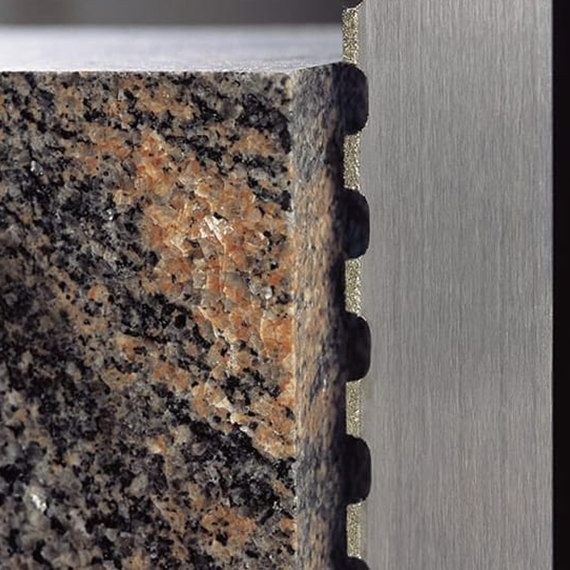

• Полукруглый зуб (Radius): Скругленная форма межзубной впадины снижает концентрацию напряжений в теле ленты. Подходит для тяжелых станков при резке камня и графита.
• Трапециевидный зуб (Trapezoidal): Переменяемая геометрия распределяет боковую нагрузку. Предотвращает увод пилы на высоких заготовках.
• Зубчатый профиль (Serrated): Агрессивный профиль для максимальной скорости внедрения в мягкие или пористые огнеупоры.

Почему алмазные ленточные пилы быстро изнашиваются?

1. Скорость подачи и давление на заготовку: Чрезмерное усилие подачи вырывает алмазные зерна из связки до их естественного износа. Слишком слабая подача приводит к трению основы о материал и термическому повреждению алмазов.
2. Подача и состав СОЖ: Алмазные ленточные пилы **требуют непрерывного охлаждения**. Сухой рез моментально разрушает гальваническую связку. Проверьте, чтобы струя СОЖ подавалась непосредственно в точку входа пилы в пропил.
3. Несоответствие зернистости и связки: Использование пилы с зерном 200# для резки кварцевого блока толщиной 200 мм забивает шлам в межзубные впадины. Возникающее трение сдирает алмазное покрытие со стальной основы.
4. Неправильное натяжение ленты: Слабое натяжение приводит к "волнообразному" резу и быстрому износу боковых граней полотна. Чрезмерное натяжение вызывает усталостные трещины и разрыв по сварному шву.
5. Износ и износ шкивов станка: Изношенные бандажи шкивов или их перекос приводят к трению спинки пилы о реборду, что вызовет появление трещин на стальной основе.


алмазная ленточная пила Практические кейсы применения на производстве

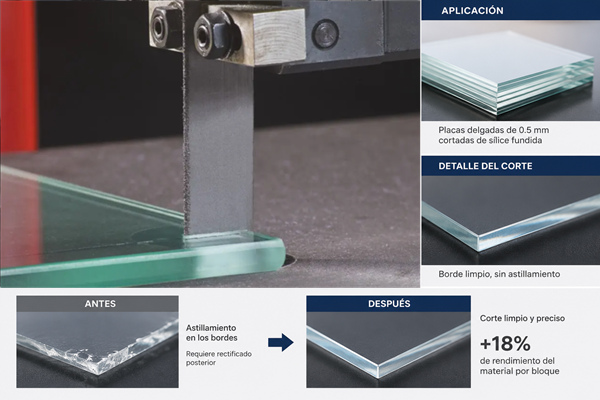

Кейс 1: Производство кварцевых пластин для оптики





Задача: Предприятию требовалось распиливать блоки кварцевого стекла на пластины толщиной 0.5 мм без микросколов по краям.

Решение: Поставка алмазной пилы 3200 мм x 19 мм x 0.5 мм со сплошным краем и мелким зерном 220#.

Результат: Исключена операция последующего шлифования кромок, выгода по выходу годной продукции составила +18% с каждого блока.

Кейс 2: Окремнение моно- и поликристаллических слитков

Задача: Завод по производству кремниевых пластин сталкивался с уводом пилы при раскрое слитков диаметром 300 мм на станке с длиной полотна 7800 мм.

Решение: Разработка полотна со средним зерном 80#, прерывистым зубом и усиленной стальной основой 0.9 мм из шведской пружинной стали.

Результат: Обеспечен строго прямой рез по всей длине слитков, время цикла резки сократилось на 22%.
