Технологи и мастера участков, которым доводилось обрабатывать алюмооксидную керамику (Al₂O₃) с содержанием оксида 92% или 95%, хорошо знают: этот материал не прощает ошибок. Высокая микротвердость (около 1150 HV) в сочетании с хрупкостью превращает обычное прецизионное плоское шлифование в суровое испытание для оборудования и инструмента. Постоянные микросколы на кромках деталей, прижоги, микротрещины, которые обнаруживаются только при дефектоскопии, или «затуманенная» поверхность вместо зеркального блеска — типичные проблемы при неверном выборе технологии.

Когда речь идет о производстве уплотнительных колец, торцевых пар трения или запорных регулирующих элементов, требования к точности выходят на космический уровень. Здесь мало просто получить визуально чистую поверхность — критически важна геометрия. Любое отклонение от плоскостности свыше доли микрона гарантирует негерметичность узла при высоких эксплуатационных давлениях.

Если в вашем цехе партии уплотнений бракуются из-за неплоскостности, а шлифовальные круги приходится править каждые полчаса из-за засаливания и потери режущих свойств, то эта статья поможет разобраться, как решить задачу на практике. Ниже мы детально разберем технологию двустороннего шлифования деталей из Al₂O₃ с помощью алмазных кругов на керамической связке.

Почему алюмооксидная керамика — сложный материал для плоского шлифования?

Керамика на основе оксида алюминия — классический хрупкий неметаллический материал. В отличие от закаленных сталей или твердых сплавов, где удаление припуска происходит преимущественно за счет пластической деформации, при шлифовании керамики разрушение материала идет по механизму контролируемого микроскалывания.

При использовании стандартных абразивов из карбида кремния или алмазных кругов на бакелитовой (органической) связке производство сталкивается со следующими барьерами:

• Хрупкое выкрашивание кромок (сколы): В моменты входа и выхода шлифовального круга из зоны контакта с деталью на кромках уплотнений возникают критические напряжения. Если абразив затупился, материал начинает скалываться кусками, отправляя деталь в брак.
• Тепловые трещины: Керамика обладает низким коэффициентом теплопроводности. Если алмазный круг «трет» деталь, а не режет ее свободно, температура в зоне контакта мгновенно уходит за критическую отметку. Дальнейшая подача охлаждающей жидкости вызывает термоудар, приводящий к сетке тончайших трещин.
• Потеря геометрии из-за износа инструмента: В процессе двустороннего шлифования плоскостность деталей полностью зависит от плоскостности рабочих поверхностей верхнего и нижнего кругов. Органическая связка под высокими нагрузками упруго деформируется и быстро изнашивается по краям, нарушая параллельность плоскостей.

Чтобы гарантировать стабильный допуск, необходимо использовать инструмент, способный сохранять геометрию под нагрузкой и обеспечивать свободное резание без избыточного тепловыделения. Таким инструментом являются алмазные шлифовальные круги на керамической связке (Vitrified Bond).

Преимущества алмазного инструмента на керамической связке

Керамическая связка — это спеченная стекловидная структура, которая кардинально отличается по своим физико-механическим свойствам от органической смолы и металла.

• Высокая жесткость и модуль упругости: В отличие от эластичной смолы, керамическая связка жестко удерживает алмазные зерна на одной плоскости. Это позволяет вести обработку с микронной точностью без эффекта «заваливания» кромок деталей.
• Развитая пористость конструкции: Структура круга содержит микропоры. Они выполняют важнейшую задачу — доставляют смазочно-охлаждающую жидкость непосредственно в зону трения и эффективно выводят тончайшую керамическую пыль (шлам), предотвращая засаливание алмазоносного слоя.
• Эффект самозатачивания: Керамическая связка обладает контролируемой хрупкостью. По мере затупления режущих граней алмаза нагрузка на него возрастает, что приводит к микроразрушению удерживающего мостика связки. Затупившееся зерно выпадает, уступая место новому, острому кристаллу.

Практический кейс: Шлифование уплотнительных колец из 92% Al₂O₃

Давайте обратимся к конкретному технологическому отчету обработки партии деталей на производстве, где использовался станок двустороннего шлифования Speedfam.

1. Исходные данные обрабатываемой детали

Заготовка представляет собой кольцевое уплотнение с высокими требованиями к шероховатости торцов и параллельности плоскостей.

Параметр заготовки	Значение на производстве
Материал детали	Алюмооксидная конструкционная керамика (92% Al2O3)
Микротвердость	1150 HV
Размеры кольца	Внешний Ø: 22 мм × Внутренний Ø: 17 мм × Толщина: 4,5 мм
Объем загрузки (за один цикл)	150 деталей (равномерно распределенных в кассетах-сателлитах)

2. Оборудование и тип обработки

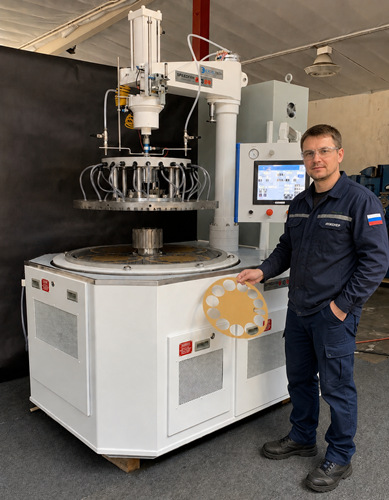

• Модель станка: Двусторонний плоскошлифовальный станок Speedfam DSM 9B-5FH.

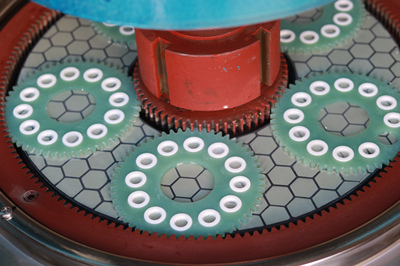

• Технологическая схема: Двусторонняя одновременная обработка торцов деталей в планетарных кассетах.

3. Режимы и параметры шлифования

Данные параметры были подобраны технологами для исключения сколообразования при стабильной производительности:

Параметр режима	Рабочее значение
Общий снимаемый припуск (по толщине)	0,20 мм
Скорость вертикальной подачи (съема)	0,025 мм/мин
Удельное давление прижима	150 г/см2
Частота вращения нижнего диска	70 об/мин
Частота вращения верхнего диска	35 об/мин
Частота вращения солнечной шестерни	25 об/мин
Количество рабочих циклов	28 циклов ступенчатого изменения нагрузки

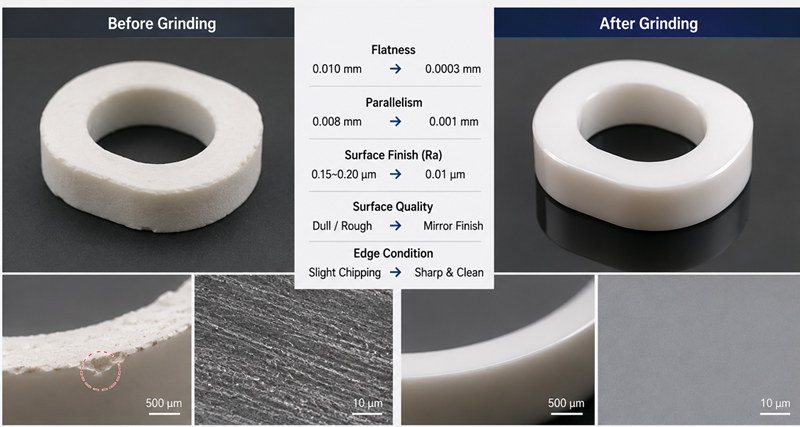

4. Полученные результаты контроля качества

После прохождения полного цикла шлифования на финишном алмазном диске на керамической связке были зафиксированы следующие метрологические показатели:

Контролируемый параметр	Фактическое значение
Плоскостность торцов (Flatness)	0,0003 мм (0,3 мкм)
Параллельность плоскостей (Parallelism)	0,0010 мм (1,0 мкм)

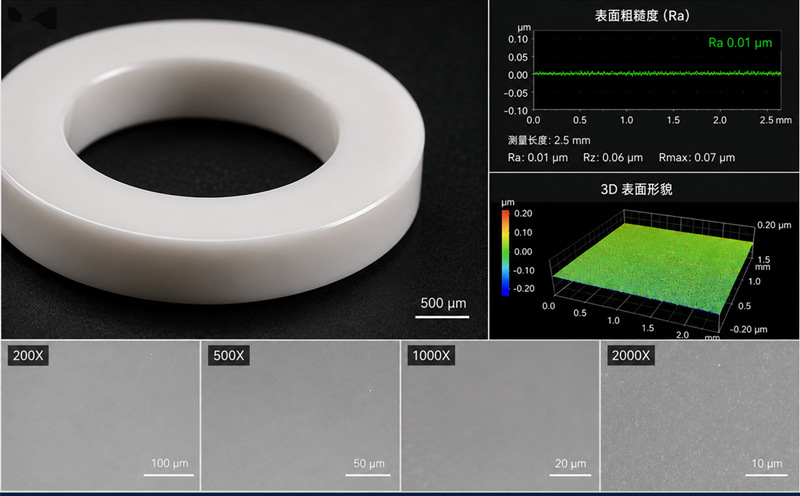

Шероховатость поверхности (Roughness)	Ra 0,01 мкм (Чистое зеркало)



Техническое сравнение связок: Органическая vs Керамическая

Для наглядности приведем сравнительную таблицу эксплуатационных качеств алмазных кругов на различных связках при плоском шлифовании алюмооксидной керамики:

Показатель эффективности	Круг на органической связке (смола)	Круг на керамической связке
Удаление тепла из зоны резания	Низкое (смола является теплоизолятором)	Отличное (за счет развитой пористости и теплопроводности)
Способность удерживать профиль	Слабая (круг быстро изнашивается и требует профилирования)	Превосходная (сохраняет геометрию неделями)
Склонность к засаливанию круга	Высокая (требуется частая принудительная правка)	Минимальная (шлам выводится через поры)
Расход алмазного сырья на деталь	Высокий (из-за быстрого осыпания зерен)	Минимальный (зерно работает до полного износа)
Стабильность плоскостности в партии	Средняя (требуется постоянный подналад станка)	Очень высокая (разброс размеров минимален)

Рекомендации по подбору характеристик алмазного инструмента

При заказе алмазных кругов для двусторонней обработки керамических уплотнений рекомендуем опираться на следующие спецификации:

1. Выбор зернистости алмазного порошка (FEPA)

• Для предварительного (чернового) шлифования: Диски зернистостью от D91 до D64. Они обеспечивают высокую производительность и быстрое снятие основного припуска.
• Для финишных операций (полировки): Диски зернистостью от D20 до D15 (размер зерна 15-20 мкм). Позволяют получить зеркальный блеск без дефектов.

2. Геометрия алмазного слоя (Сегментирование)

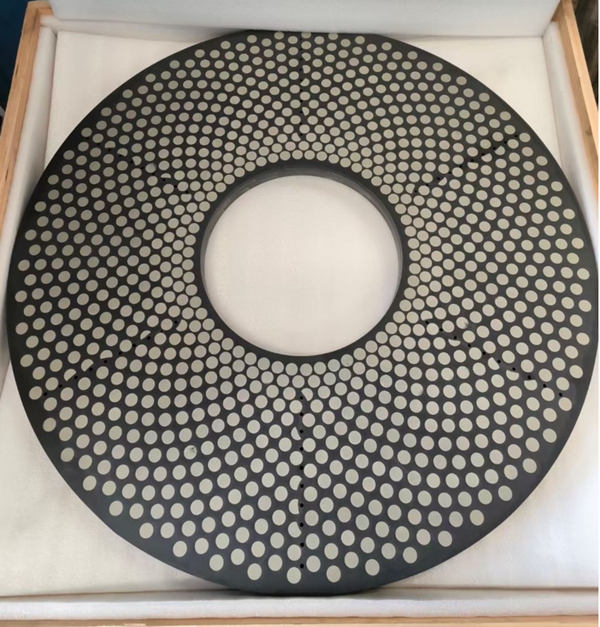

Наилучшие результаты показывают круги с гексагональным (шестигранным) сегментированием рабочей поверхности. Каналы между сегментами служат для дополнительного отвода шлама и распределения потоков СОЖ под действием центробежных сил, что полностью исключает термический прижог керамики.

3. Совместимость с оборудованием

Разрабатываемый алмазный инструмент адаптирован для беспрепятственной установки на шпиндели прецизионных станков ведущих мировых брендов: Speedfam, Peter Wolters, Lapmaster, Stahli и Melchiorre.

Технологические сбои при шлифовании керамики и методы их решения

Даже на отличном оборудовании в процессе работы могут возникать отклонения. Вот краткая памятка для оператора станка по устранению дефектов:

Проблема 1: На краях деталей появляются крупные выколы

Причина: Потеря режущей способности круга («зализывание» зерен), из-за чего возрастает сила резания, либо слишком высокая начальная скорость подачи.
Решение: Выполните кратковременную правку круга с помощью бруска из оксида алюминия средней твердости, чтобы вскрыть новые алмазные зерна. Снизьте скорость врезания на первом этапе цикла.

Проблема 2: Детали имеют выпуклую или вогнутую форму (отклонение от плоскостности)

Причина: Износ рабочей поверхности шлифовальных дисков или непараллельность шпинделей станка.
Решение: Проверьте геометрию дисков с помощью прецизионного правила. При необходимости произведите процедуру взаимной правки (притирки) верхнего и нижнего дисков. Настройте соосность шпинделей.

Проблема 3: Потемнение поверхности керамики (прижоги)

Причина: Недостаточное охлаждение. СОЖ не попадает непосредственно в зону резания либо забиты поры алмазного диска.
Решение: Отрегулируйте направление сопел подачи СОЖ. Проверьте концентрацию смазочных присадок в растворе. Проведите очистку (правку) диска для вскрытия пор.



Требуется профессиональный подбор шлифовального инструмента для технической керамики?

В сфере изготовления прецизионных компонентов из технической керамики себестоимость брака из-за сколов и геометрического несоответствия всегда превосходит затраты на качественный инструмент. Использование алмазных кругов на керамической связке для двустороннего шлифования — это проверенный способ стабилизировать технологический процесс, сократить время на правку дисков и гарантировать сдачу партии деталей с первого предъявления.

Мы предлагаем услуги по расчету оптимальной спецификации алмазных кругов на керамической связке под ваше техническое задание. Проводим подбор параметров шлифования, адаптацию посадочных мест под станки Speedfam, Peter Wolters, Lapmaster и техническое сопровождение на этапе внедрения.
