Если вы работаете на инструментальном производстве или занимаетесь плоским шлифованием, вам знакома эта картина. Вы уверенно гоните план, всё идет гладко. Но стоит только поставить на магнитную плиту крупную заготовку из закаленной стали, как станок начинает пронзительно визжать и вибрировать так, словно шпиндель сейчас разлетится на куски.
Недавно мы решали техническую проблему клиента, которая сводила с ума весь цех. Я хочу поделиться этим практическим кейсом, потому что дело было не в ошибке оператора и не в жесткости станка. Это была чисто физико-химическая проблема самого шлифовального круга. Если вы когда-либо сталкивались с необъяснимым дроблением, свистом и повышенным износом при длительных проходах, эта статья сэкономит вам немало нервов и денег на абразивах.
Перейдем сразу к техническим вводным. Мы получили экстренный вызов от клиента с ситуацией, которая на первый взгляд казалась нелогичной.
Суть проблемы:

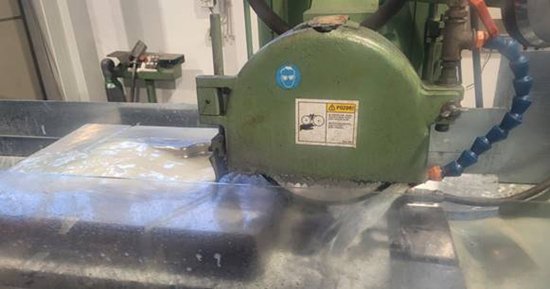

При шлифовании мелких вставок круг резал как масло. Все было идеально. Но при установке плиты 500x400 мм начался ад. Круг запускался нормально, но стоило снять около 0.1 мм материала, как начинался дикий визг и вибрация (дробление) по поверхности.
Опытный шлифовщик пытался спасти деталь: он снизил врезание почти до нуля, чтобы «выходить» круг, а затем продолжил с микроподачей 0.01 мм за проход. Результат? Временная иллюзия. Через пару проходов визг и дробление возвращались.
"Любой опытный технолог понимает: это не сбой электроники ЧПУ. Это процесс резания дал сбой. Симптом, который можно повторить, измерить и, главное, вылечить."
Когда клиент заявляет, что "ваш круг не работает", первый инстинкт поставщика — обвинить режимы или сказать, что "наверняка шлифовали всухую". Поэтому я лично выехал на участок, чтобы встать за плоскошлифовальный станок.
И знаете что? Оператор был абсолютно прав. Технология соблюдалась безукоризненно.
В таких случаях опыт подсказывает смотреть глубже. Проблема заключалась в том, что рабочее состояние самого эльборового круга коллапсировало под воздействием определенных физических факторов. Мы замерили износ: при опускании шпинделя на 0.15 мм суммарно, круг сточился на 0.05 мм, а с детали ушло только 0.10 мм материала. Для инструмента из кубического нитрида бора (CBN) такой коэффициент шлифования (G-ratio) просто катастрофичен.
Это сердцевина нашего исследования. Многие шлифовщики думают: «Если круг визжит — значит, он затупился, нужно пройтись алмазным карандашом или бруском». Это ошибка! В данном случае проблема была не в остроте граней, а в силе удержания зерна связкой.
Вот физика процесса, которую я объяснил начальнику цеха:
Круг попадал в замкнутый цикл: потеря зерна → трение → рост нормального усилия → отжим шпинделя → начало вибрации (дробления) → ударные нагрузки разрушают слой связки, вызывая чудовищный износ.
Если в вашем цеху шлифуют закаленные инструментальные стали (Х12МФ, 9ХС, ШХ15) и страдают от свиста и вибраций, сохраните этот список. Высока вероятность, что у вас проблемы с удержанием зерна, если:
Мы не стали советовать клиенту "снизить подачу и набраться терпения". Это убивает производительность. Мы изготовили и поставили новый эльборовый круг на модифицированной бакелитовой связке с совершенно другой физико-химической "рецептурой".
Что именно мы изменили?
Главный урок для технологов: При плоском шлифовании крупных закаленных плит ваша приоритетная цель — не "максимальная острота" круга, а структурная стабильность и надежное удержание абразива. Лучше круг, который стойко держит нагрузку без вибраций, чем слишком "открытый" круг, который осыпется на середине прохода.
Мы установили новый круг. Отбалансировали, обязательно провели вскрытие круга (Dressing) бруском из белого электрокорунда (оксида алюминия) для обнажения зерен эльбора — это критически важный шаг! И нажали кнопку "Пуск".
Итог? Ровное, стабильное резание от края до края плиты 500x400 мм. Визг, дробление и следы выглаживания полностью исчезли. Износ круга вернулся к экономически выгодным, минимальным значениям.
Чтобы избежать этого кошмара в будущем, внедрите в цеху следующие правила:
В российской металлообработке часто пытаются найти один универсальный круг "для всего". Именно здесь предприятия теряют рентабельность. Для каждого типа задач нужна своя спецификация.
Узнаете эти симптомы в вашем производственном процессе? Круги изнашиваются быстрее, чем должны, при переходе на крупные детали?
Не миритесь со снижением режимов резания и браком по шероховатости. Мы поможем провести технический аудит процесса шлифования в вашем цеху и подберем эльборовый (CBN) инструмент с правильной рецептурой связки, который вернет вам скорость и качество.
