Изготовление и переточка осевого твердосплавного инструмента — это высокотехнологичный процесс, требующий бескомпромиссной точности. Для современных инструментальных производств, эксплуатирующих 5-осевые заточные станки с ЧПУ, правильный выбор абразивного инструмента является ключевым фактором рентабельности и качества выпускаемой продукции.

В этой экспертной статье мы подробно разберем, как выбрать алмазный инструмент, избежать термического повреждения режущей кромки и за счет чего можно снизить себестоимость обработки на 20-30%.

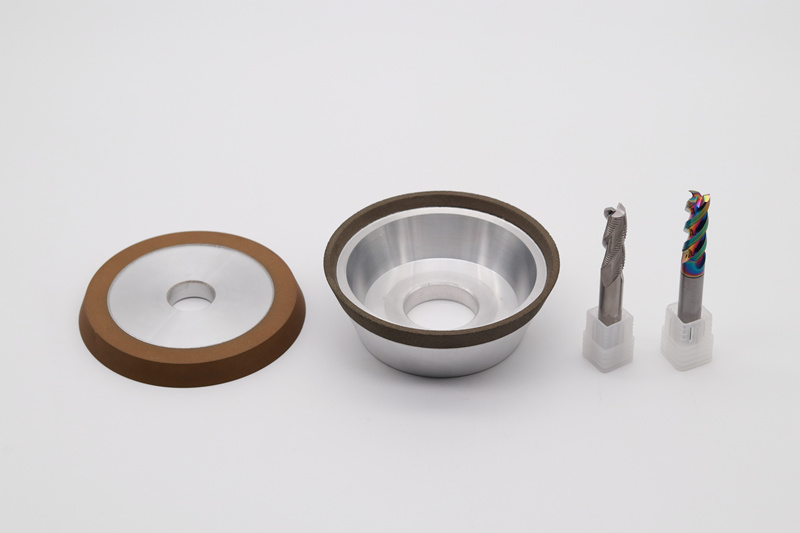

1. Почему алмазные шлифовальные круги для карбида являются стандартом в индустрии

Когда речь идет об обработке карбида вольфрама (WC-Co), известного как твердый сплав, компромиссов быть не может. Многие начинающие технологи пытаются найти универсальное решение, но физика процесса диктует свои правила.

• Алмаз против CBN (Эльбор): Золотое правило инструментальщика — алмаз используется исключительно для твердого сплава, керамики и стекла. Эльбор (CBN) предназначен для быстрорежущих сталей (HSS). Попытка заточить твердосплавную фрезу эльборовым кругом неизбежно приведет к моментальному засаливанию связки, перегреву и разрушению абразива.
• Преимущества алмазного зерна: Исключительная твердость алмаза позволяет эффективно снимать слой твердого сплава при агрессивных подачах, сохраняя геометрию режущей кромки на микронном уровне.
• Требования кинематики ЧПУ: Станки с числовым программным управлением требуют от круга идеального удержания профиля, отсутствия торцевого биения и высокой температурной стабильности.

2. Особенности заточки фрез и сверл на 5-осевых станках (Walter, ANCA, VOLLMER)

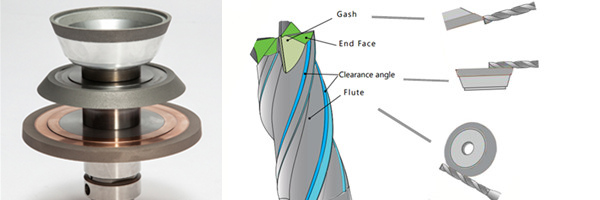

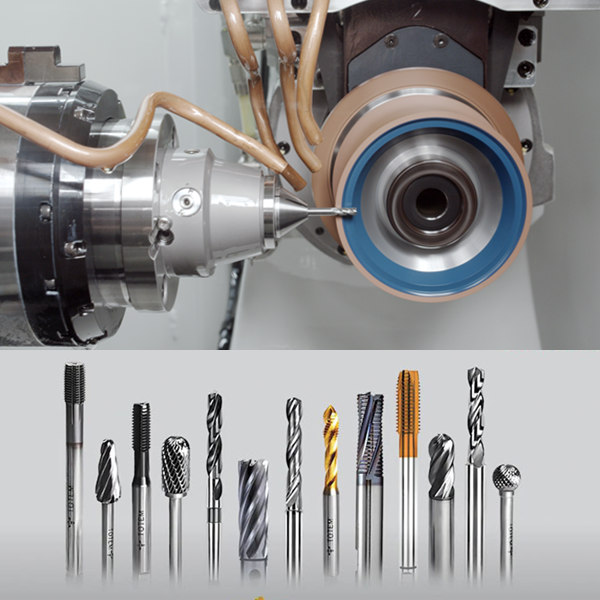

Высокопроизводительная заточка инструмента на 5-осевых станках (таких как Walter Helitronic, ANCA MX/TX, VOLLMER VGrind) позволяет за одну установку формировать стружечные канавки, спиральные ленточки и сложные задние углы. Однако алмазный круг для сверл с ЧПУ и фрез работает в экстремальных условиях, что часто вызывает технологические проблемы:

• Термические прижоги: Возникают из-за неправильно подобранной связки или недостаточного давления охлаждающей жидкости (СОЖ). Перегретый твердый сплав теряет прочность, что приводит к поломке фрезы во время работы.
• Микросколы режущей кромки (выкрашивание): Являются прямым следствием использования слишком крупного зерна на финишных операциях или вибраций шпинделя станка.
• Потеря размерной точности: Если шлифовальный круг быстро теряет профиль (интенсивный износ), первая и последняя фреза в партии будут иметь существенные отклонения по наружному диаметру.

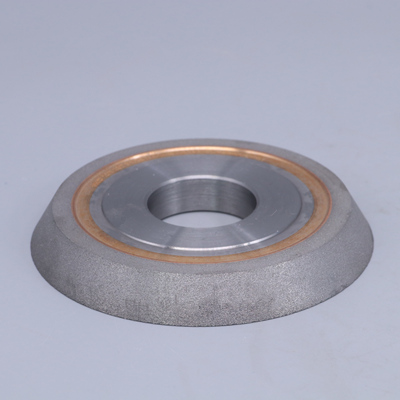

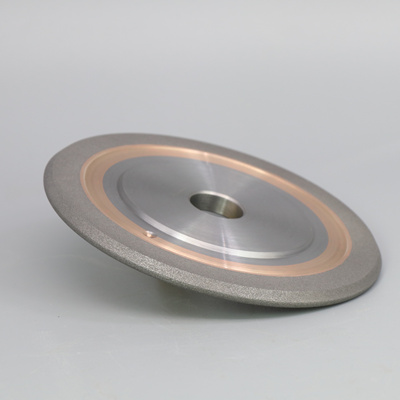

3. Виды алмазных кругов: какие типы связок нужны для инструмента

Для решения проблемы выбора необходимо понимать классификацию абразивов и их прямое назначение в цикле изготовления концевого инструмента.

Классификация по типу связки:

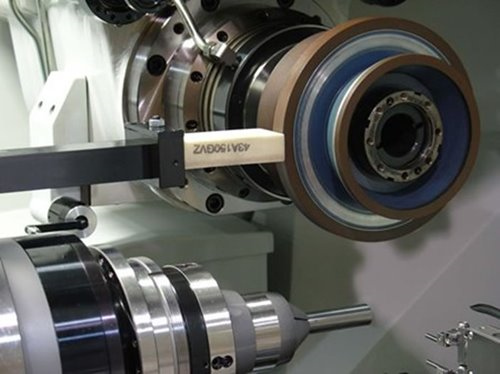

1. Полимерная / Органическая (Resin bond): Самая востребованная связка. Обеспечивает мягкий, "холодный" рез и отличное качество поверхности. Легко поддается правке. Идеальна для затыловки и заточки торцевых зубьев.
2. Металлическая и Гибридная (Metal / Hybrid bond): Обладает высочайшей износостойкостью. Применяется для вышлифовывания стружечных канавок (fluting) на высоких скоростях подачи, где критически важно удержание профиля.
3. Гальваническая (Electroplated): Однослойное покрытие для сверхагрессивного съема. Не подлежит правке и используется для специфических черновых операций.

Таблица применяемости по формам (стандарт ISO):

4. Правильный выбор алмазного круга для 5-осевой заточки: 5 ключевых параметров

От того, насколько грамотно осуществлен подбор, зависит 80% успеха на производстве. Технологи рекомендуют опираться на 5 базовых параметров:

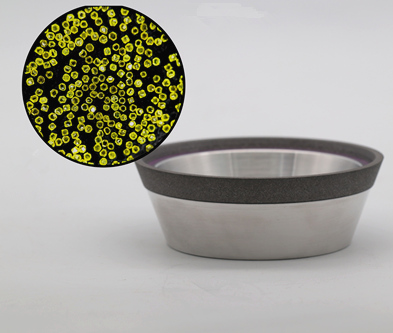

1. Размер зерна (Grit size): По стандарту FEPA, для черновой прорезки канавок используйте крупное зерно (D126, D91). Для финишной доводки кромки твердосплавного сверла или фрезы требуется мелкое зерно (D64, D54, D46), обеспечивающее минимальную шероховатость.
2. Концентрация алмаза: Оптимальная концентрация для полимерной связки при общих работах — 75% или 100% (C75 - C100). Для удержания профиля при тяжелом флютинге (вышлифовке) требуются круги с концентрацией 120% - 150%.
3. Связка под тип СОЖ: Убедитесь, что связка совместима с вашей СОЖ (чистое масляное охлаждение или водосмешиваемая эмульсия). Масло лучше отводит тепло и снижает трение, позволяя использовать более жесткие износостойкие связки.

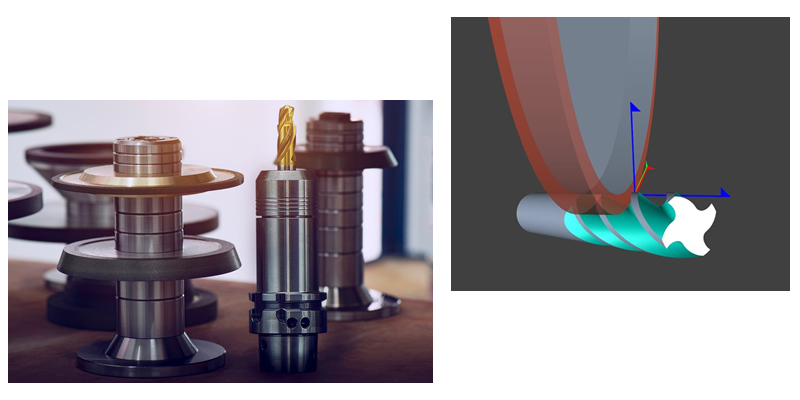

4. Геометрия и шпиндель: Посадочный диаметр (обычно 20 мм или 31.75 мм) должен идеально, без малейшего люфта, садиться на оправки HSK вашего станка.
5. Скорость резания (Vc): Убедитесь, что инструмент рассчитан на рабочие скорости шпинделя, обычно это диапазон 18–30 м/с для полимерных связок.
