Заготовки штампов для волочения проволоки PCD/MCD
Заготовки штампов для волочения проволоки PCD/MCD
Заготовки штампов для волочения проволоки PCD/MCD
Заготовки штампов для волочения проволоки PCD/MCD
Заготовки штампов для волочения проволоки PCD/MCD
Заготовки штампов для волочения проволоки PCD/MCD
Заготовки штампов для волочения проволоки PCD/MCD
Штамп для волочения проволоки PCD/MCD

Основные материалы: ND, PCD, MCD, HPHT

Форма сердечника: Круглая, квадратная, шестиугольная, восьмиугольная и другие индивидуальные формы.

Область применения: высокоточные провода, используемые в электронных устройствах, радиолокации, телевидении, приборостроении и аэрокосмической промышленности

Характеристика: высокая износостойкость и чрезвычайно длительный срок службы.




Поделиться:
Подбоности

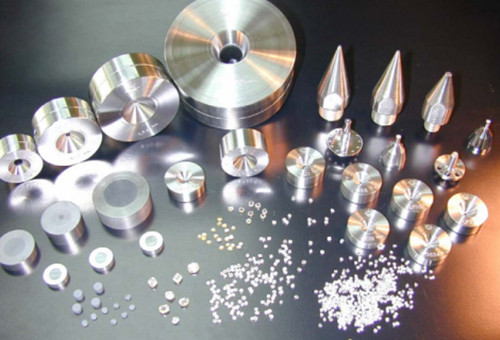

 Что такое матрица для волочения проволоки?

 Матрица для волочения проволоки обычно представляет собой форму для волочения различных видов металлической и волокнистой проволоки.

 Все матрицы для волочения имеют отверстие в центре определенной формы: круглое, квадратное, восьмиугольное или какой-либо другой специальной формы. Металл уменьшается в размерах и даже меняет форму по мере того, как его протягивают через отверстия штампа.

 Типичная конструкция представляет собой цилиндрический (или слегка сужающийся) сердечник матрицы ND/PCD/ CVD/ MCD, плотно заключенный в круглый стальной корпус, во внутреннем отверстии которого имеются радиус раструба, входной угол, угол сближения, опора и задний рельеф.


Области применения штампов для волочения проволоки



Штампы для волочения проволоки широко используются в электронных устройствах, радиолокации, телевидении, приборостроении и аэрокосмической промышленности, а также для волочения вольфрамовой проволоки, молибденовой проволоки, проволоки из нержавеющей стали, проволоки для проводов и кабелей, а также проволоки из различных сплавов с помощью алмазных штампов для волочения проволоки.



Типы штампов для волочения проволоки



1. Второй штамп для волочения проволоки



Штамп для волочения проволоки из натурального алмаза обладает высокой износостойкостью и чрезвычайно высоким сроком службы благодаря использованию природного алмаза в качестве сырья.


2. Матрица для волочения проволоки PCD



Проволока для волочения проволоки pcd обладает такими преимуществами, как высокая твердость, хорошая теплопроводность, высокая износостойкость, ее нелегко сломать, длительный срок службы и высокие экономические выгоды. Она подходит для волочения различных металлических проволок.


Преимущества матрицы для волочения проволоки PCD



 - Длительный срок службы



-Подходит для длительных производственных циклов



-Лучший выбор для проволочных материалов с высокой коррозионной активностью



-Подходит для титановой проволоки



- Проволока остается круглой даже при значительном износе матрицы



Технические характеристики заготовок для волочения проволоки PCD

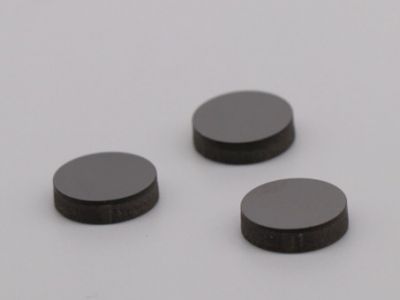

Заготовка для волочения поликристаллической алмазной проволоки на основе кобальта (круглая/ гексагональная)

ADDMA No.

Размеры

размеры зернистости(μm)

Максимальный рекомендуемый диаметр отверстия

ΦD(mm)

Φd(mm)

T(mm)

D6

2.5

1



3,10

0.4

D6

3.2

1



3,10

0.5

D12

3.2

1.5



3,10

1

D15

5.2

2.5



5,10

1.5

D18

5.2

3.5



5,10

2

D21

7.2

4



5,10

3.1

D24

9.5

5.3



5,10

4.4

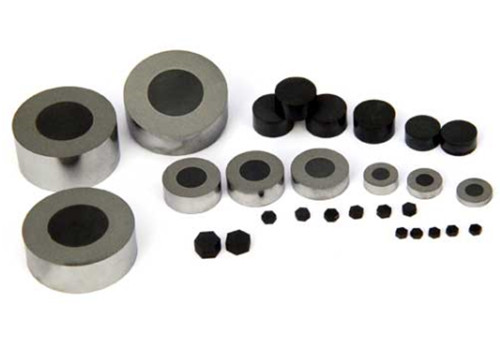

Заготовка для волочения поликристаллической алмазной проволоки с твердосплавной опорой

ADDMA No.

Размеры

Концентричность

размеры зернистости(μm)

Максимальный рекомендуемый диаметр отверстия

D(mm)

d(mm)

T(mm)

D12

8.12

4.2

1.5

0.25

3,5,10,25

1

D15

8.12

4.2

2.3

0.25

3,5,10,25

1.8

D18

8.12

4.2

2.9

0.35

3,5,10,25

2.3

D21

13.65

6.9

4

0.4

3,5,10,25

3.5

D24

13.65

6.9

5.3

0.5

3,5,10,25

4.6

D27

24.13

12..9

7.5

0.5

5,10,25

5.4

D27

24.13

12.9

8.7

0.5

5,10,25

5.8

D30

24.13

12.9

12

0.5

5,10,25

7.6

D30

24.13

15.6

12

0.5

10,25

9

D33

24.13

15.6

16

0.5

10,25

10.5

D30

30

18.3

13.5

0.6

25

11.2

D33

30

18.3

15.5

0.6

25

12

D36

30

18.3

18.5

0.6

25

12.7

волочения поликристаллической алмазной проволоки с твердосплавной опорой
Другие технические характеристики могут быть изменены по индивидуальному заказу, наружный диаметр алмаза 2,5 мм ~ 40 мм, толщина 1 мм ~ 25 мм. Максимальная рекомендуемая диафрагма - это в основном рекомендуемый размер для мягких проводов, таких как медные и алюминиевые провода. Для более твердых материалов он, как правило, не превышает 65% от рекомендуемого размера.
3.Матрица для волочения проволоки CVD.
Монокристаллический алмаз - это синтетический алмаз высокой чистоты, без примесей и с высокой стабильностью. Эти качественные характеристики также придают материалу чрезвычайно высокую твердость и стабильную износостойкость.
Матрица для волочения проволоки CVD в основном используется для волочения нитей накала и сверхтонкой проволоки, а также для широкого спектра применений в областях, требующих отличной обработки поверхности проволоки и хорошей теплоотдачи.
Преимущества CVD-матрицы для волочения проволоки
--Подходит для тонкой и сверхтонкой проволоки
- Низкое поверхностное трение
- Гладкая поверхность проволоки
- Доступна проволока сверхвысокой точности
Компания Moresuperhard предлагает высококачественные пластины PCD / CVD /HPHT для волочильных матриц.
Заготовки из PCD-матрицы для волочения проволоки
Пластины CVD для волочильной матрицы
Пластины HPHT для волочильного штампа
