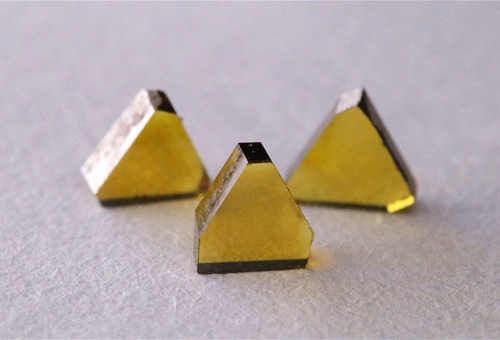

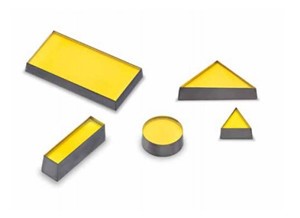

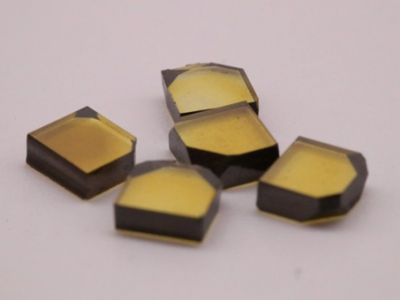

Монокристаллические алмазы HPHT - это синтетические алмазы, полученные путем высокотемпературного синтеза под высоким давлением в строго контролируемых условиях выращивания. Из более твердых материалов в основном изготавливают пластины из монокристаллических синтетических алмазов промышленного качества. Алмазные пластины mcd могут быть круглой, квадратной, прямоугольной и шестиугольной формы и т.д.
Пластины из монокристаллических алмазов HPHT подразделяются на марки A, B и C.
Спецификация монокристаллической алмазной пластины HPHT
|
Номер |
форма |
Размер(mm) |
Толшино(mm) |
Ориентация |
|
SCD12 |
Ближний квадрат |
1-4.5 |
0.3-1.7 |
4pt, 2pt <100> <110> <111> |
|
SCD22 |
Ближний квадрат |
1-4.5 |
0.3-1.7 |
|
|
SCD13 |
Ближний шестиугольник |
1-8.0 |
0.3-1.7 |
|
|
SCD23 |
Ближний квадрат |
1-8.0 |
0.3-1.7 |
|
|
SCD33 |
Ближний квадрат |
1-8.0 |
1.0-1.2 |
|
|
SCD11 |
Прямоугольник/треугольник, круг/шестиугольник и т.д. |
0.3-5.0 |
0.3-1.7 |
|
|
Специальный размер может быть настроен индивидуально (Как 1 x 2 x 3, 1 x 1.2 x 4, 1.2 x 3 x 4, 1.2 x 4 x 5, 1 x 1 x 4, 1 x 1 x 5, 1 x 2 x 4, 0.5 x 2 x 4, 3.2 x 3.2 x 1.2, 1 x 1.5 x 3mm ) |
||||

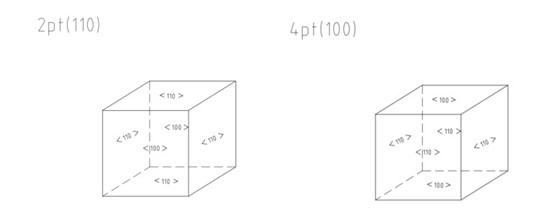

Ориентация монокристалла
2pt(110): верх и низ 110+2 стороны 110+2 стороны 100
4pt(100): верх и низ 100+4 стороны 110
Монокристаллические алмазные пластины Moresuperhard hpht с широким диапазоном механических характеристик
|
Универсальное приложение |
|
|
|
|
Изнашиваемая часть режущего инструмента |
Монокристаллический CVD - бесцветный (с низким содержанием азота) |
Сверхточная обработка акрилом, медью, германием. Обеспечивает очень высокую чистоту поверхности |
|
|
Поликристаллический CVD - непрозрачный (с низким содержанием азота) |
Широкий диапазон форм и размеров лазерной резки для прецизионной обработки материалов из MMC и углепластика |
|
|
|
Широкий выбор форм и размеров лазерной резки для прецизионной обработки ММК, углепластика и деревообрабатывающих материалов. |
|||
|
Монокристалл HPHT - бледно-желтый (среднее содержание азота) |
Требования к длине кромки (например, профильные инструменты) |
|
|
|
Требования к длине кромки (например, инструменты с регулируемой волнистостью) |
|||
|
Специальные режущие инструменты и быстроизнашивающиеся детали для финишной обработки, выглаживания и проволочных направляющих Удобные формы выреза (прямоугольник, треугольник, круг) |
|
||
|
Превосходная чистовая и прецизионная обработка, например Драгоценные металлы и MMC-материалы |
|
||
|
Dressing |
Одноточечная, многоточечная, ножевая, роликовая и ротационная правка |
|
|
|
Правка зубилом правка в форме зубила |
|
||
|
Поликристаллический CVD - непрозрачный (с низким содержанием азота) |
Прочная и более износостойкая марка для одноточечных и ножевых комбайнов |
|
|
|
Универсальная марка для режущих инструментов и ротационных комбайнов |
|||
|
Волочение проволоки |
HPHT Бледно-желтый (среднее содержание азота) |
Волочение проволоки из черных, цветных драгоценных и тугоплавких металлов |
|
Применение монокристаллической алмазной пластины HPHT
- Высокоточные режущие инструменты для обработки цветных и неметаллических материалов, специальные инструменты (фрезы, токарные инструменты, резьбонарезные инструменты, угловые инструменты). Монокристаллические алмазные инструменты позволяют добиться превосходной режущей кромки при шлифовании. А чистота поверхности может достигать 0,025 микрона и выше. Монокристаллические алмазные инструменты часто используются для...
- Микрообработка для изготовления монокристаллических алмазных линз произвольной формы
- Монокристаллический алмаз для изготовления проволочных штампов
- Оптическая промышленность: оптические линзы, (асферические) сферические линзы, оптическое стекло, оптические формы, зеркала и т.д.
- Полиграфическая промышленность: роликовые формы
- Автомобильная промышленность: оптическая система ночного видения, проекционные лампы, диски из алюминиевого сплава и т.д.
- Индустрия 3C: наружное зеркало для мобильных телефонов / зеркало с кнопками / внешнее зеркало для фонарика, подложка для жесткого диска компьютера и т.д.
- Электронные приборы: подложка для жесткого диска компьютера и т.д.
- Оборонная промышленность / аэрокосмическая промышленность: навигационные гироскопы для ракет и т.д.
- Новые материалы: керамика, инженерные пластики и т.д.
- Медицинское оборудование: контактные линзы, ускорительные электронные пушки и т.д.
