Что такое CVD-бриллиант？



Синтетический CVD-алмаз - это аббревиатура от слова "алмаз химическим осаждением из паровой фазы", поликристаллическая структура чистого алмаза, без режущей поверхности, без металлического связующего. MoreSuperHard предлагает полный спектр решений для шлифования, резки, правки, нанесения покрытий, термообработки и обслуживания изнашиваемых деталей с использованием CVD-алмазов



Области применения CVD-алмаза

Алмазная пластина CVD используется для полуобработки, финишной обработки, суперобработки и непрерывной резки сверхточных режущих инструментов. Кроме того, CVD-алмаз также используется для других высокотехнологичных применений (таких как обработка алмазов, волочильная матрица, электроника, оптические окна, теплораспределители, производство драгоценных камней и т.д.).

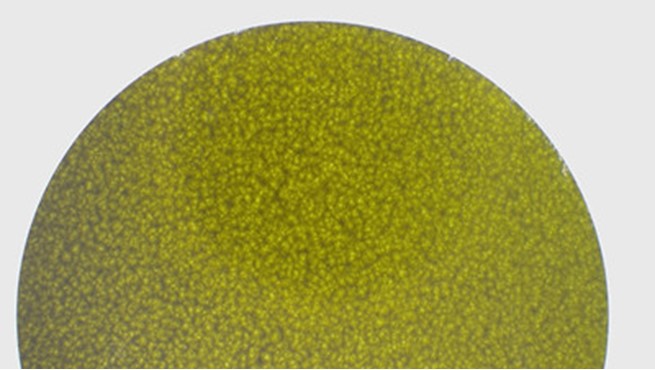

(Визуализация оптических окон CVD под микроскопом )

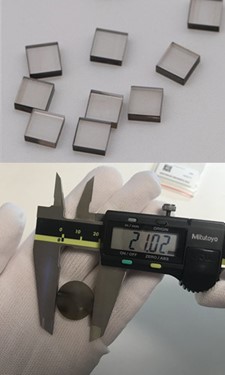

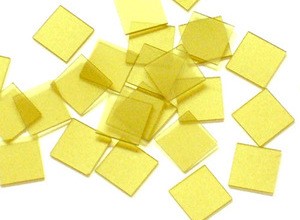

Технические характеристики алмазных пластин CVD

Модель	длина * ширина * толщина (мм)
Алмазная пластина CVD	1 * 1 * 1
	2 * 2 * 1
	3 * 3 * 1
	4 * 4 * 1
	5 * 5 * 1
	6 * 6 * 1
	7 * 7 * 1
	8 * 8 * 1
	9 * 9 * 1
	10 * 10 * 1
	11* 11 * 1
	12 * 12 * 1
Толщина CVD-алмазной пластины от 0,3 мм до 3 мм Другие размеры cvd-алмазных пластин могут быть изготовлены по желанию заказчика

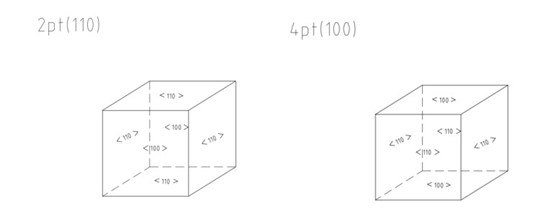

Ориентация монокристалла



2pt(110): верх и низ 110+2 стороны 110+2 стороны 100



4pt(100): верх и низ 100+4 стороны 110

Сколько типов CVD-алмазных пластин

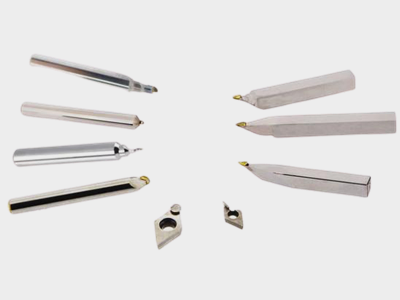

1.      CVD-алмазные пластины для режущего инструмента

Преимущества алмазных пластин cvd для режущего инструмента



- Поскольку концентрация атомарного водорода, образующегося при дуговом разряде, относительно высока, заготовка CVD-инструмента, обработанная плазменной струей дуги постоянного тока, также обладает более высокой теплопроводностью, чем заготовка, обработанная другими методами, даже при более высокой скорости обработки. Это свидетельствует о том, что CVD-технология, несомненно, полезна при выполнении тяжелых операций высокоскоростной резки.



- Алмазный инструмент CVD изготавливается из заготовок из CVD-алмаза без использования связующего, что обеспечивает такую же гладкость поверхности, как и у натурального монокристаллического алмаза.



- Срок службы алмазных режущих инструментов CVD в 100 раз выше, чем у твердых сплавов.



Применение пластин cvd: цветные металлы, керамика, абразивные композиты, алюминиевые сплавы с высоким содержанием кремния, графит и другие материалы, требующие сложной обработки.

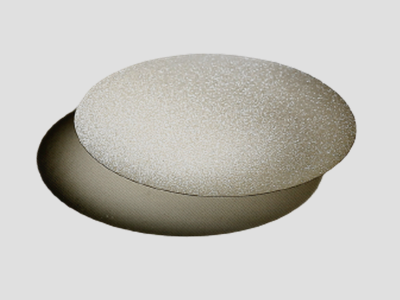

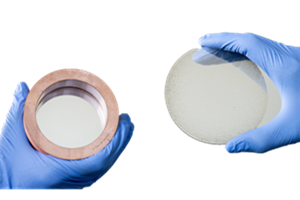

2.      CVD-алмаз для оптических окон



Высококачественный CVD-алмаз обладает превосходными оптическими характеристиками, он обладает высокой оптической прозрачностью в ультрафиолетовом, видимом и инфракрасном диапазонах, вплоть до миллиметровой волны.



Превосходная оптическая прозрачность, высокая теплопроводность, необычайно высокая твердость и трещиностойкость, а также очень низкий коэффициент теплового расширения делают cvd-алмаз идеальным материалом для оптических окон с высокими требованиями к оптической прозрачности в широком диапазоне частот



Применение алмазных пластин cvd: для оптических окон. Например, лазерные окна высокой мощности, микроволновые окна высокой мощности, прочные окна и т.д



Свойства CVD-алмаза оптического качества

Коробка передач	225nm До Ir 70% @10μm
коэффициент преломления	2.38 @ 10μm, 2.41@500 Nm
Коэффициент поглощения	<=0.10 Cm^-1 @10 Μm
Пропускная способность	5.45ev
Двойная шероховатость боковой поверхности	Ra 10nm
Плоскостность	4um/Cm
Толщина<= 0.3mmДиаметр<= 20mm

3.      Алмазные заготовки CVD для правки инструмента

Химическое напыление из газовой фазы (CVD) для правки инструментов производится путем лазерной резки тонкой пленки CVD-алмаза. Заготовки из CVD-алмаза подходят для различных правочных инструментов,



- Одноточечный правочный инструмент cvd



- Многоточечный правочный инструмент cvd,



- Поворотный правочный инструмент CVD,



- Ролик для правки CVD-алмазов



Заготовки из CVD-алмазов, изготовленные из высококачественного полупрозрачного поликристаллического алмаза, не содержащего связующей фазы, обладают превосходной термостойкостью и высокой теплопроводностью.



 Марка cvd-алмазов включает в себя (стандартную и высококачественную)



Представление	Стандарт	Высокое качество
Твердость по Виккерсу	8000 Kg/Mm^2	10000 Kg/Mm^2
Плотность	3.51g/Cm^3	3.51g/Cm^3
Модуль M.odulus	1000 Gpa	1100 Gpa
Теплопроводность	1000w/M.K	1500w/M.K
Химическая стабильность	Нерастворим Во Всех Кислотах И Щелочах
Прочность на разрыв	350 Mpa	550 Mpa
Коэффициент износа	200000	400000
Термическая стабильность	800°C	800°C

4.      Заготовка для волочения алмазной проволоки CVD

Волочение проволоки - это процесс металлообработки, основанный на использовании комбинации штампа и/ или серии штампов для вытягивания проволоки до выбранного размера и используемый для уменьшения поперечного сечения проволоки.



CVD diamond состоит из металлического корпуса и наконечника, изготовленного из монокристаллического алмаза (PCD) или поликристаллического алмаза (CVD diamond).



Применение cvd diamond: волочение проволоки из нержавеющей стали, вольфрама, молибдена, меди, алюминия и других сплавов и т.д



Размер заготовок CVD-алмазных штампов

Продукция	Размер (mm)		Форма
CVD Serie	D	T	D----диаметр T-----толщина
CVDD2010	2.0	1.0
CVDD2512	2.5	1.2
CVDD3015	3.0	1.5
CVDD4020	4.0	2.0
CVDH4020	4.0	2.0

5.      CVD Diamond для терморегулирования / Алмазные радиаторы CVD diamond (CVDK)

CVD-алмаз обладает очень хорошими изоляционными свойствами, что делает его идеальным материалом для изготовления электронных охлаждающих устройств. Мощность нашего CVD-алмаза достигает 1200-2000 Вт/кв.м, и мы можем отполировать одну или обе стороны в соответствии с вашим запросом.

Области применения алмазных заготовок cvd: мощные электронные и оптоэлектронные устройства. Например, мощные интегральные схемы, микроволновые и лазерные диоды и т.д
